Guía de instalación
continuación
• Esta aparato puede ser conectado con un cambiadiscos de CD opcional (CX-DP600EUC o CX-DP1200
EUC). Para más detalles, consulte a su revendedor Panasonic más cercando.
• Para hacer la conexión con el cambiadiscos de CD, refiérase al manual de instrucciones del cambiadis­
cos de CD (CX-DP600EUC o CX-DP1200EUC).
• El mando FADER (desvanecedor) no funciona para la salida del amplificador conectado con el cordón
PREOUT de este aparato.
Precaución

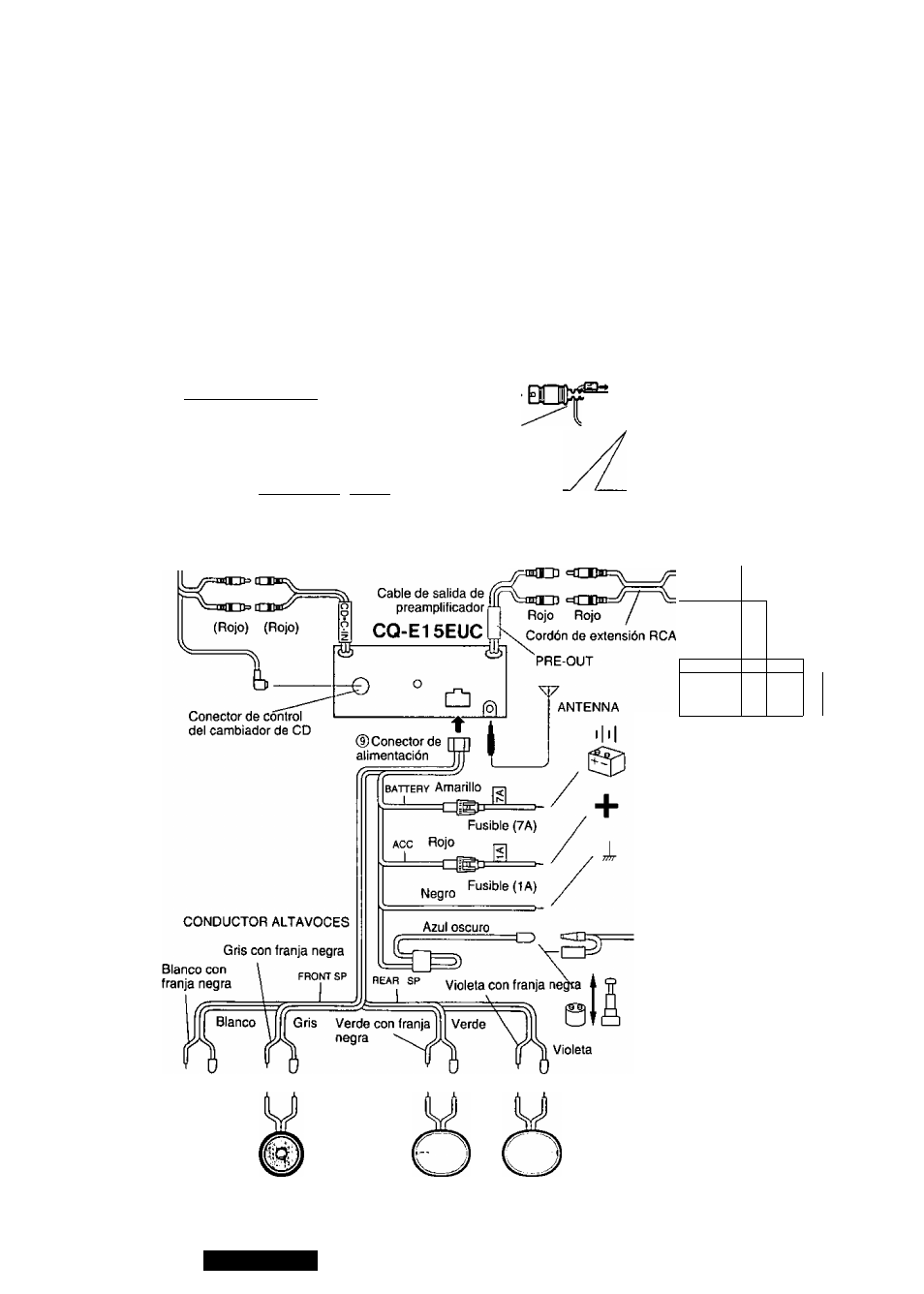

• Para prevenir daños a la unidad asegúrese de seguir el diagrama de conexiones de esta página.
• Asegúrese de conectar el conductor de puesta a tierra (negro) al chasis dei auto en primer lugar antes de conec­
tar los demás conductores a los alambres especificados del auto.
• Asegúrese de aislar cualquier cable expuesto a un posible cortacircuito del chasis del automóvil. Sujete todos los
cables y mantenga los terminales de los cables libres de roces con cualquier parte metálica.
70
CX-DP600EUC
Cordón de Extensión (DIN/BATT/RCA)
ff -------- - cmillEB
Inserte el cable de Tierra
en la entalladura del chasis.
Negro
Amarillo
rBATTERY|=f~pBtt=i
Fusible (3A) Cordón de la batería
A una fuente de alimentación
de voltaje constante
(Blanco) (Blanco)
Cable de Tierra
(Conectar con una parte
metálica del coche
firmemente cable de tierra.)
Asegúrese de conectar a una parte metálica del
coche firmemente cable de tierra para evitar
ruidos o averías.
Blanco Gris Gris
Rojo
Izquierdo Derecho
O^
CY-M302EU/EC
Cable de batería
(Conectado con la
batería del auto)
Alimentación
(Solamente +12V CC,
negativo puesto a tierra)
Puesta a tierra
(Conecte con una parte
metálica limpia y
desnuda de su vehículo)
Cable de control de
rele del amplificador
Azul con franja blanca
Control del relé de la
antena motorizada
(Mueve la antena hacia
arriba y hacía abajo)
(-) (+) {-) (+) {-) (+) {“) (+)
ALTAVOZ ALTAVOZ
IZQUIERDO DERECHO
(Frontal) (Frontal)
CQ-E15EUC
ALTAVOZ ALTAVOZ
IZQUIERDO DERECHO
(Trasero) (Trasero)
