Una manera simples de identificar los conductores
de los altavoces y los altavoces conectados con
ellos es probar los conductores usando una
batería de 1,5 voltio AA como sigue.
Apriete un conductor contra un polo de la batería y
toque instantáneamente el polo opuesto de la
batería con el otro conductor. Ud. podrá oír un
sonido de arañazo en el altavoz si está asiendo los
conductores del altavoz.
Si no, continúe probando diferentes combina
ciones de conductores hasta identificar todos los
conductores de los altavoces. Cuando vaya a
pegar rótulos, incluya los rótulos para identificar la
ubicación de cada altavoz.
Motor de la antena
Si su vehículo está dotado de una antena motor
izada automática, identifique el conductor de la an
tena motorizada del vehículo conectando un con
ductor de la bombilla de prueba con el conductor
de la batería del vehículo y tocando, uno a uno, los
alambres restantes expuestos del tapón conector
cortado. Ud. podrá oír el sonido de activación del
motor de la antena cuando Ud. toca el alambre
correcto.
Antena
El conductor de la antena es un alambre negro
grueso con un tapón metálico en la punta.
□ Conecte todos los alambres
Ahora que Ud. ha identificado todos los alambres
del vehículo, estará listo para comenzar a conec
tarlos con los alambres de la unidad estereofónica.
Él diagrama de conexión de la página 70 muestra
las conexiones correctas y los códigos de colores
de los alambres.
Recomendamos fuertemente que Ud. pruebe la
unidad antes de hacer la instalación final.
Ud. puede instalar la unidad sobre el suelo y hacer
conexiones temporales para probar la Unidad. Use
cinta eléctrica para cubrir los alambres expuestos.
IMPORTANTE: Conecte el alambre rojo de ali
mentación por último, después de haber hecho y
aislado todas las demás conexiones.___________
Puesta a tierra
Conecte los conductores negros de puesta a tierra
del conector de alimentación al chasis metálico del
vehículo,
Altavoces
Conecte los alambres de los altavoces. Vea el dia
grama de alambrado abajo para hacer las conex
iones correctas. Siga el diagrama cuidadosamente
para evitar estropear los altavoces y la unidad es
tereofónica.
Los altavoces usados deberán ser capaces de
manejar más de 25 vatios de potencia de audio.
Cuando esté usando un amplificador de audio op
cional, los altavoces deberán ser capaces de
manejar la potencia máxima de salida del amplifi
cador. Los altavoces con bajas capacidades de
entrada podrán sufrir daños.
La impedancia del altavoz deberá ser de 4 a 8
ohmios, que está típicamente marcado en la
mayoría de los altavoces. Los altavoces con im
pedancia más grande o más pequeña podrán
afectar la salida y causar daños tanto en los altav
oces como en la unidad estereofónica.
ADVERTENCIA: Nunca ponga a tierra los cor
dones de los altavoces. Por ejemplo, no use el
sistema de puesta a tierra del chasis o un sistema
de altavoces de 3 alambres. Cada altavoz deberá
ser conectado separadamente usando alambres
paralelos aislados. Cuando tenga cualquier duda
sobre cómo los altavoces de su auto están alam
brados, sírvase consultar con su instalador profe-
sional más cercano._________________________

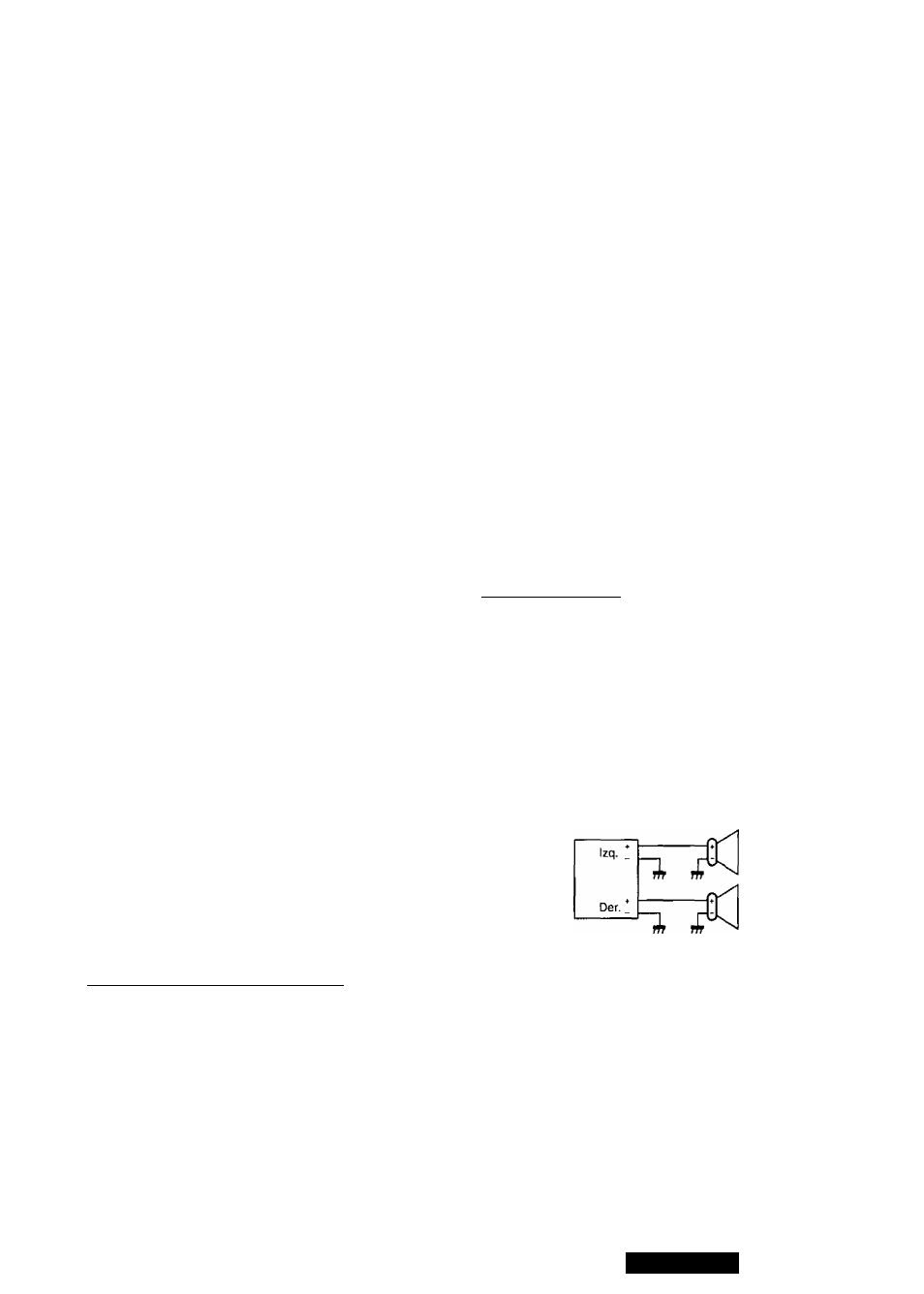

CORRECTO
Ninguna puesta a tierra común
Der.
INCORRECTO
Puesta a tierra común en el chasis
INCORRECTO
Altavoz común (conductor de
puesta a tierra común)
Izq. _
Der.
CQ-E15EUC
