Guía de instalación
continuación

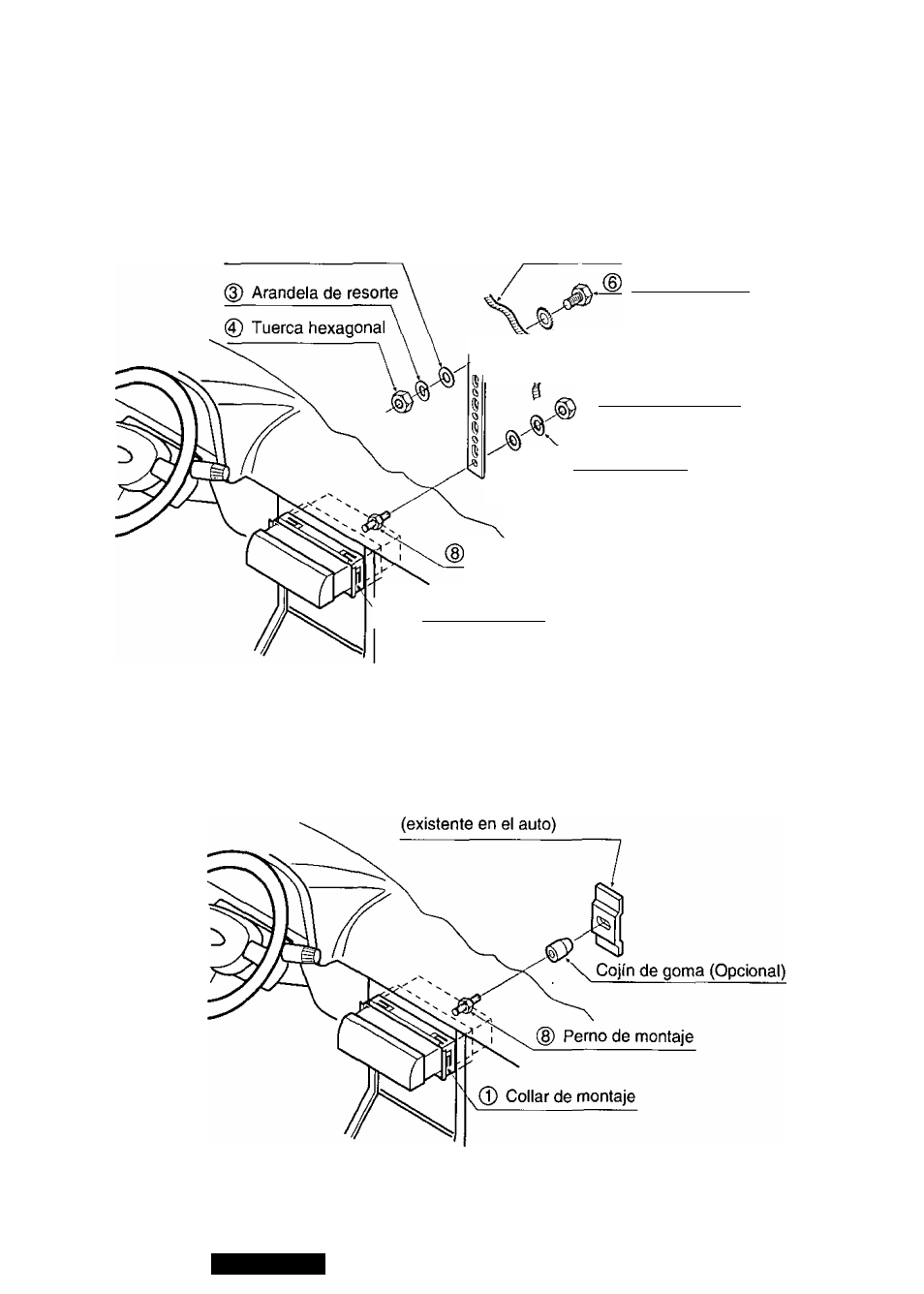

Usando la tira de soporte trasero ©
Fije una punta de la tira de soporte trasero © a la parte trasera del aparato, y la otra punta al parallamas
del auto u otra área metálica.
© Arandela común
Plancha del coche
Perno hexagonal
^ \@ Arandela dentada de seguridad
'
:
© Tuerca hexagonal
© Arandela de resorte
Arandela común
© Tira de soporte trasero
Perno de montaje
Collar de montaje
Usando el cojín de goma (Opcional)
(Si hay una armazón de soporte trasero en el parallamas del auto.)
Cubra el perno de montaje (D situado en la parte trasera del aparato con el cojín de goma (Opcional), y en
seguida montejo en la armazón de soporte trasero existente.
Armazón de soporte trasero
66
CQ-E15EUC
