Guide d’installation
(suite)
• Cet appareil peut être raccordé à un lecteur-changeur CD (modèles CX-DP600EUC ou CX-DP1200EUC,
vendu séparément). Pour de plus amples détails, consulter un détaillant Panasonic.
• Pour les instructions relatives au raccordement, se reporter au manuel d’utilisation afférent au lecteur-
changeur CD (modèles CX-DP600EUC ou CX-DP1200EUC).
• La commande d’équilibre ne peut fonctionner si cet appareil est relié avec le câble préampli à une prise de
sortie d’un ampli.
Attention :

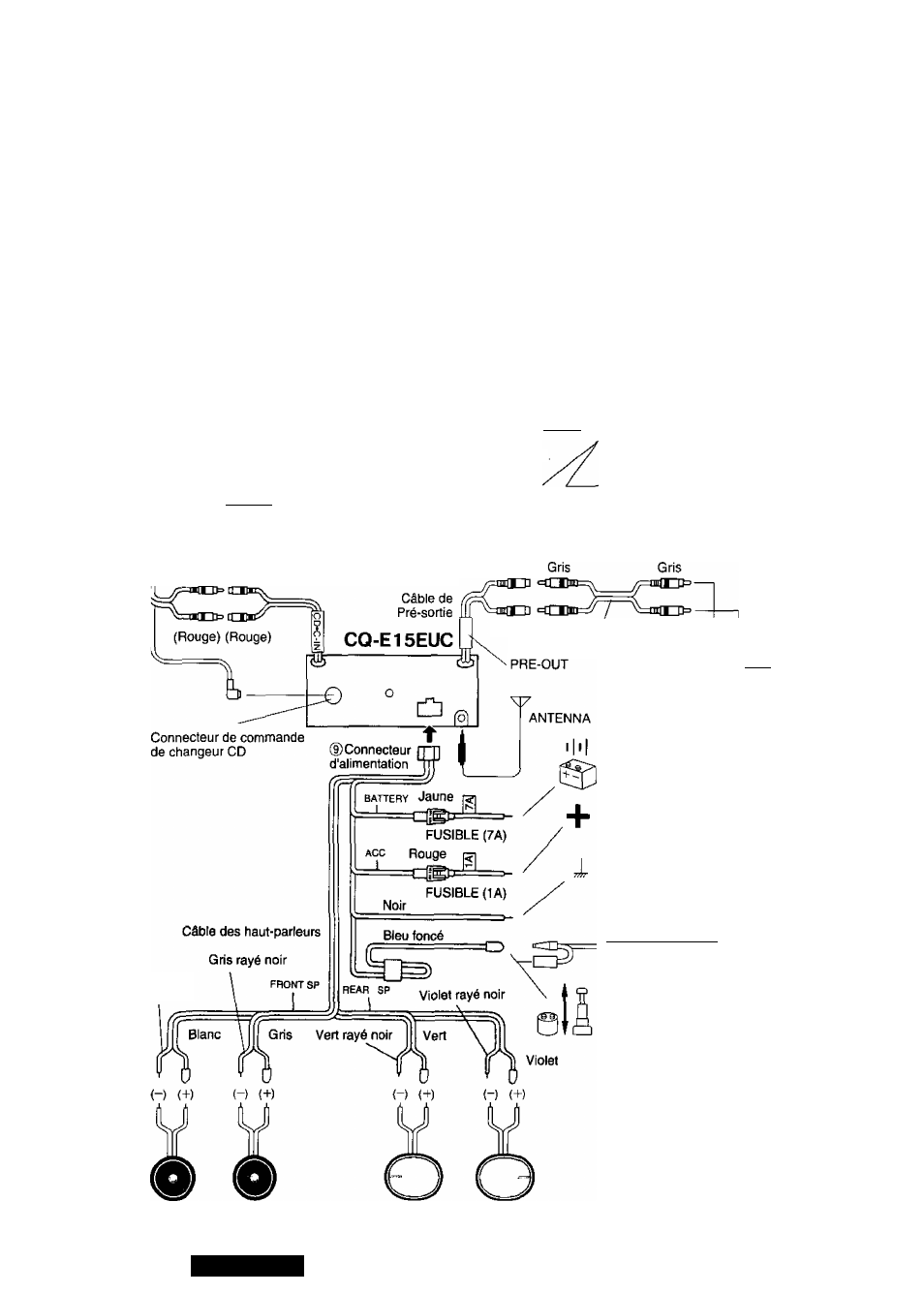

• Toujours suivre le schéma de connexion ci-dessous pour éviter d’endommager l’appareil.
• Raccorder le fil de mise à la terre noir du connecteur d’alimentation au cadre du véhicule avant d’ef­
fectuer les raccordements.
• Toujours isoler les câbles exposés afin d’éviter un'court-circuit possible avec le châssis de la voiture.
Rassembler tous les câbles et vérifier que les bornes des câbles ne touchent aucune pièce métallique.
CX-DP600EUC
Câble prolongateur (OIN/BATT/RCA)
(T
EDp!^
(l^ Noir
n
Enficher le câble de mise
à la terre dans l'encoche du châssis
Jaune
=^6ATTERYf=Cjl^p=]
Fusible (3A) Câble de batterie
Raccordé à une source
d'alimentation stable
=tIQ$
Câble de mise à la terre
(À connecter à une partie
métallique de la voiture.)
S'assurer de connecter le câble de mise à
la terre à une partie métallique de la voiture.
Autrement, du bruit ou des problèmes
peuvent survenir.
(Blanc) (Blanc)
Blanc
Rouge Rouge / Rouge
Câble prolongateur RCA
Gauche Droit
0 @ ( 0)0
CY-M302EU/EC
Fil de batterie
(Raccorder à la batterie.)
Alimentation
(Batterie de 12V c.c.
avec négatif à la masse)
Fil de terre
(Relier à une pièce
métallique du cadre
de la voiture.)
Câble de commande
d’amplificateur/relais_______ ^
Blanc rayé
noir
Bleu rayé blanc
Relais de contrôle
de moteur de l'antenne
(Commande l'extension
automatique de l'antenne.)
Haut-parleur
gauche (avant)
Haut-parleur
droit (avant)
Haut-parleur
gauche (arrière)
Haut-parleur
droit (arrière)
