Guía de instalación
(Coni.)

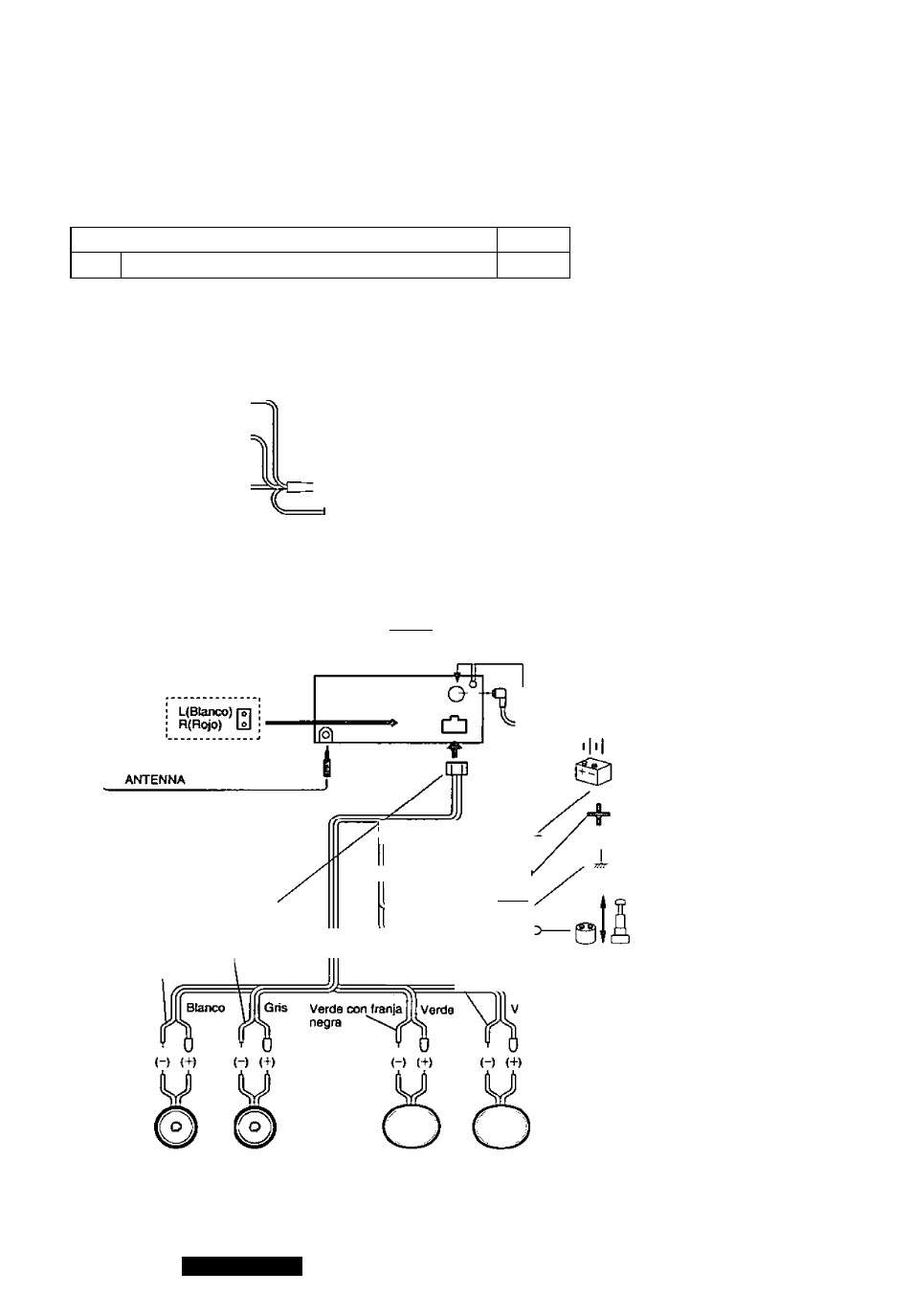

□ Conexiones eléctricas
Accesorios de Alambrado
I Descripción
Cantidad
&
Cordón de Exlensión (DIN/BATT/RCA/GND)
1
CX-DP801EUC
OCordón do Extensión
(DIM/BATT/RCA/GNO)
Negro
Amarillo
Cable de Tierra
(Conectar con una parte
metálica del coche
firmemente cable de tierra.)
l
Fusible (3A) Cordón de la batería
A una fuente de alimentación
de voltaje constante
Asegúrese de conectar a una parte metálica del
coche firmemente cable de tierra para evitar
ruidos o averias.
(Blanco)
(Rojo)
^ CD C-IN
CQ-R825EUC
Conector de control
del cambiador de CO
Conector de alimentación
CONDUCTOR ALTAVOCES
Cris con franja negra
BJanco con
franja negra
C.
Amarillo
^
FusibÍe(10A)
K3S=KI=D=»
________________ Negro
Azul oscuro
Violeta con franja negra
Violeta
ALTAVOZ ALTAVOZ
IZQUIERDO DERECHO
(Frontal)
(Frontal)
ALTAVOZ
ALTAVOZ
IZQUIERDO DERECHO
(T rasero)
(T rasero)
J
Cable de beterfa
(Conectado con la
batería del auto)
Alimentación
(Solamente +12V CC,
negativo puesto a tierra)
Puesta a tierra
(Conecte con una parte
metálica lim pia y
desnuda de su vehículo)
Controt del relé de la
antena motorizada
(Mueve la antena hacia
arriba y hacia abajo)
