Conexiones y atril

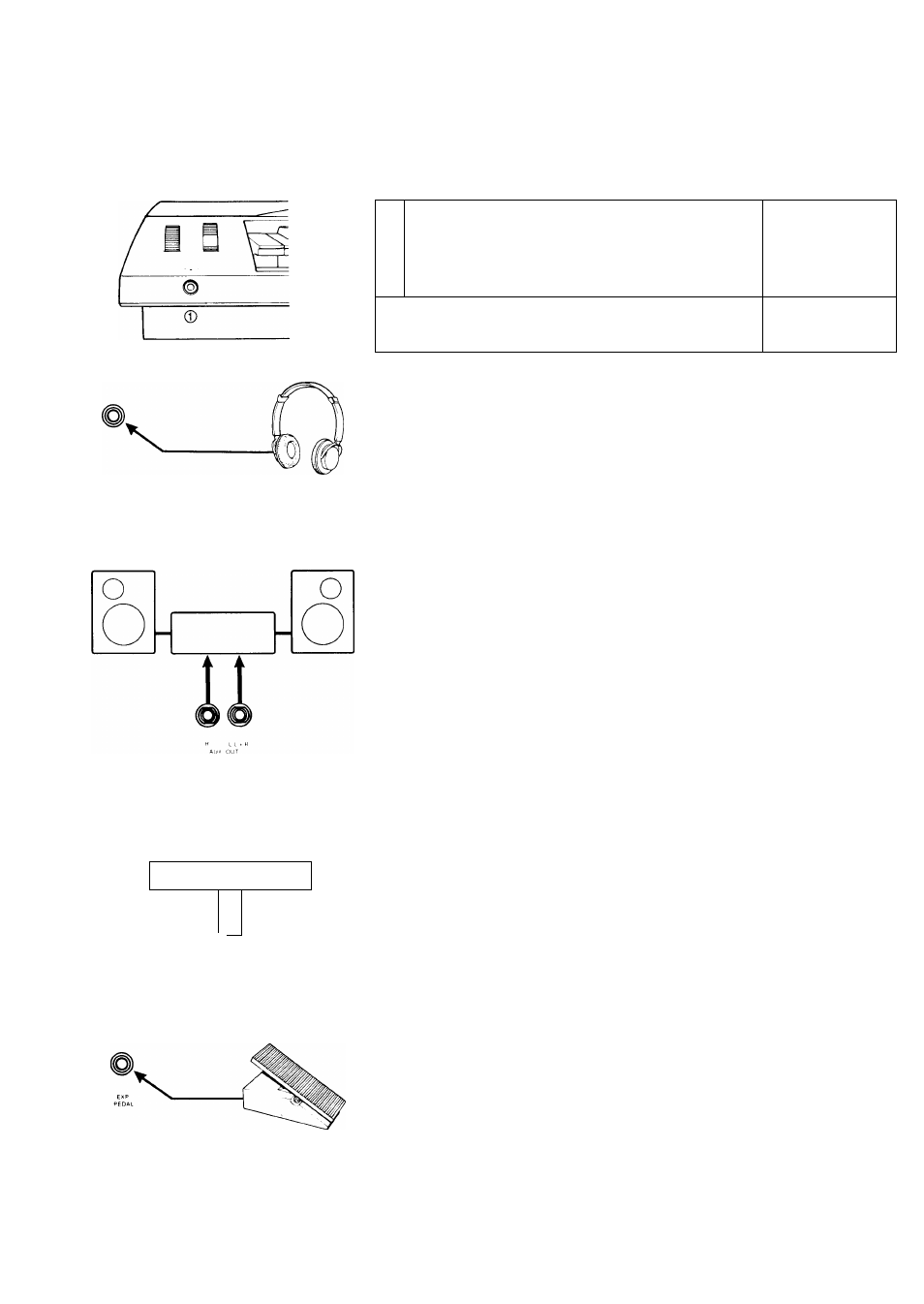

© Toma de auriculares (HEADPHONES)
Aquí se puede enchufar un par de auriculares estéreo para la
práctica en privado o interpretaciones por la noche. El sistema
interno de altavoces estéreo se desactiva automáticamente cuando
se enchufan un par de auriculares en la toma HEADPHONES.
YAMAHA
YMIVIMnM mil iiiiiiiiiii g
mili ®
1 ^ II H
AÜX OUT OPTtOMAt.
í (D (D
=4 . .................................................................■■■ ..................................................................................^
^ \
______
1
----------------------------
............ “1
i
Sistema de sonido estéreo
© Tomas de salida auxiliar (AUX. OUT)
Las tomas AUX. OUT L/L+R y R del panel posterior
proporcionan la salida del PSR-6700 para la conexión a un
amplificador de teclado, sistema de sonido estéreo, consola de
mezclas o grabadora de cintas. Si quiere conectar el PSR-6700 a
un sistema de sonido monoaural, utilice sólo la toma L/L-i-R.
Cuando se inserta sólo una clavija en la toma L/L-i-R, las señales
del canal izquierdo y derecho se combinan y proporcionan a través
de la toma L/L+R de forma que no se pierde nada de sonido del
PSR-6700.
NOTA: Las señales de la toma AUX. OUT nunca deben retornarse a las
tomas OPTIONAL IN directamente ni a través de un equipo exte­
rior.
Generador de tonos
'
€
I
© Tomas izquierda y derecha de entrada opcional
(OPTIONAL IN L y R)
Estas tomas sirven principalmente para el uso con fuentes de
audio exteriores tales como un generador de tonos, caja de ritmos,
reproductores de discos compactos, y equipos similares. Las
señales recibidas a través de las tomas OPTIONAL IN L y R se
reproducen a través del amplificador estéreo interno y sistema de
altavoces del PSR- 6700.
© Toma del pedal de expresión (EXP. PEDAL)
Se puede conectar un pedal de expresión EP-1 Yamaha opcional
en esta toma para permitir el control de expresión (aumento del
volumen) con los piés. Tenga en cuenta que no se producirá
sonido si el pedal de expresión se ajusta a la posición mínima.
