Guide d’installation
/i}\
MISE EN GARDE
Les informations relatives à l’installation sont prévues uniquement pour des
techniciens qualifiés. Elles ne contiennent pas de mises en garde ou d’avis quant aux
dangers potentiels pouvant être encourus lors de l’installation de cet appareil. Toute
tentative d’installation de cet appareil dans un véhicule motorisé par une personne
sans qualification peut causer des dommages au système éiectrique et des blessures
corporelles graves ou mortelles.

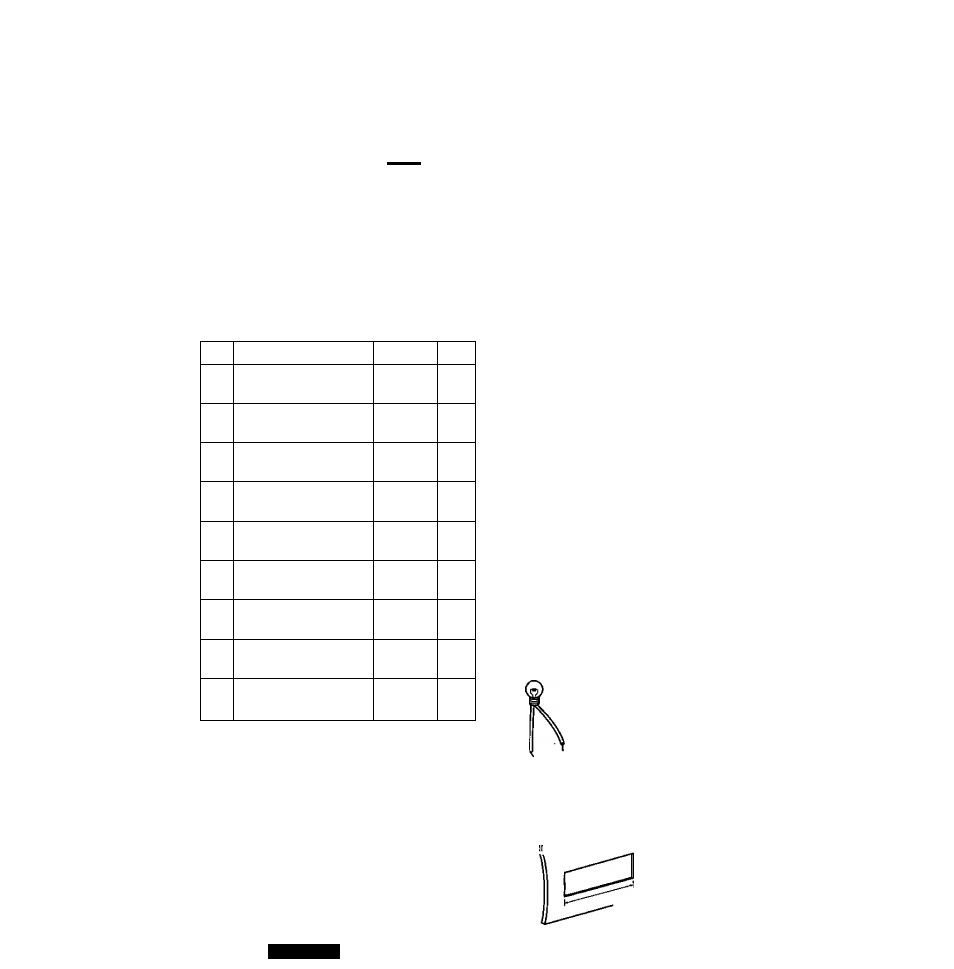

□ Quincaillerie pour (’installation
r Description Schéma Qté
Collier de montage 1
(D Écrou hexagonal
(5 mm0) 1
Plaque de fixation arrière 1
Vis taraudeuse
(5 mm0x16 mm)
1
Boulon d’assemblage
(5 mm0)
1
Connecteur d’alimentation
✓
1
Étui de rangement du
panneau avant amovible
1
® Plaque de garniture 1
@ Plaque de déverrouillage
'O
2
D Généralités
Cet appareil doit être installé par un technicien qualifié.
Toutefois, si vous prévoyez l’installer vous-même, la
première étape consistera au choix de remplacement. Les
instructions données dans ce manuel expliqueront les
étapes suivantes.
(Voir la «MISE EN GARDE» ci-dessus.)
• Identifiez et étiquetez les fils du véhicule.
• Raccordez les fils du véhicule à ceux du connecteur
d’alimentation.
• Installez l'appareil dans le tableau de bord.
• Vérifiez le fonctionnement de l'appareil.
En cas de difficulté, n'hésitez pas à consulter un
Installateur professionnel.
Précaution:
• Cet appareil ne peut fonctionner que sur une
batterie de 12 V c.c. avec négatif à la masse. Afin de
prévenir tout risque de dommage, ne teniez pas de
l’utiliser avec une autre source d’alimentation.
Avant de procéder à l’installation, vérifiez le contenu de
l’emballage.
• Carte de garantie... Veuillez la remplir sans tarder.
• Liste des centres de service Panasonic agréés...
Conservez cette liste pour consultation ultérieure si
l’appareil doit être réparé.
• Quincaillerie pour rinstallation...Nécessaire pour
l'installation dans le tableau de bord.
□ Outils requis
Un tournevis, une pile AA de 1,5 V et les accessoires
suivants:
Vérificateur de
continuité 12 V c.c.
Ruban
d’électricien
Pinces à
sectionner
□ Dégagement requis dans ie
tabieau de bord
Épaisseur Minimum; 4,75 mm (Vi6 po)
__ _____ Maximum: 5,56 mm (%2 po)
1 '
53 mm (2%a po)
182 mm {7^32 po)
78
CQ-DP383U
