Spanish Quick Use Guide/Guia para rápida consulta

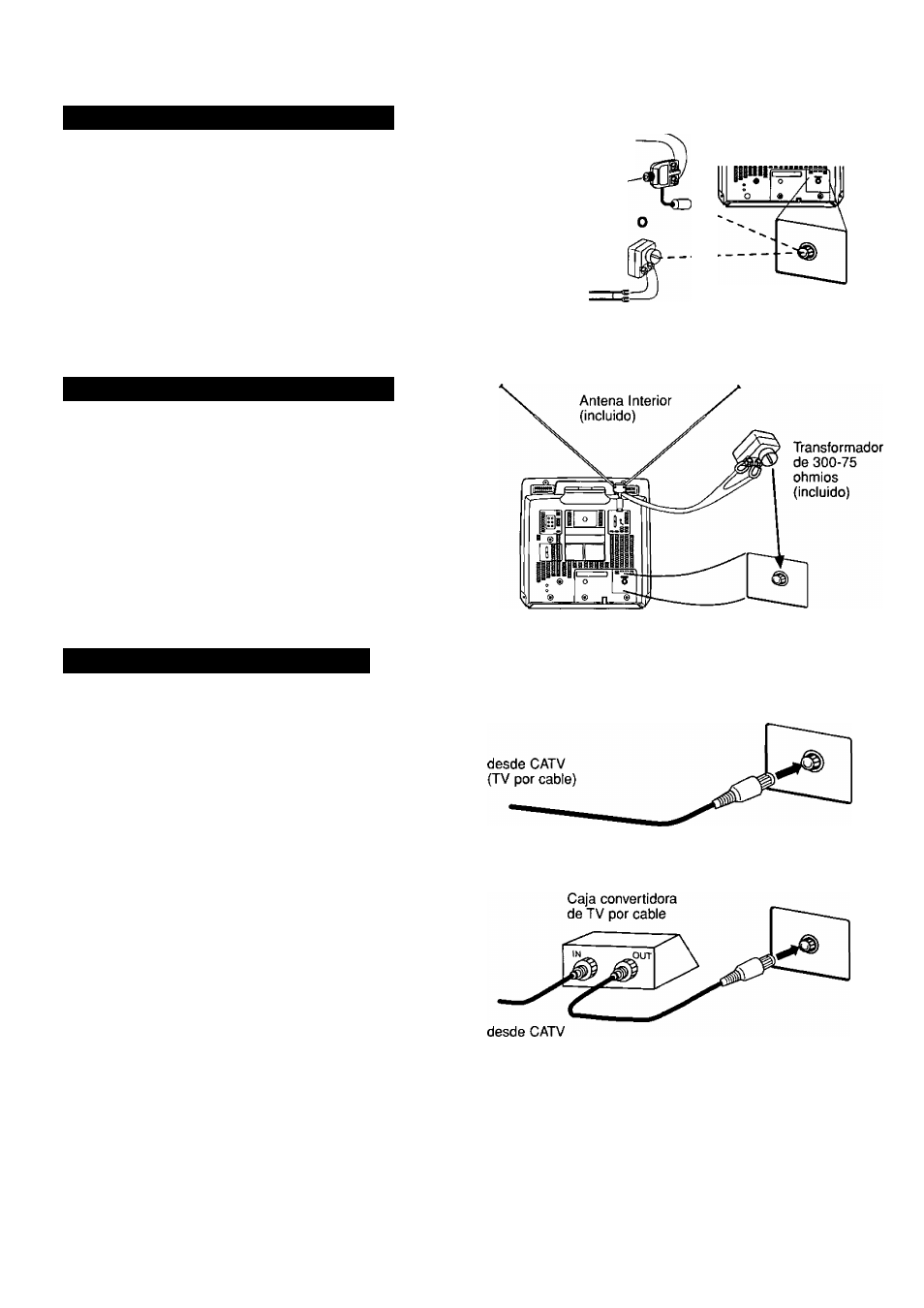

Conexión de la antena externa
Desenganche la antena del televisor o de la
videograbadora que tuviera anteriormente y
conéctela a la parte trasera del registrador
Combinación de VCR/TV, como se muestra en
el diagrama. Si el sistema de su antena tiene
conductores UHF y VHF separados, usted
necesita un mezclador de banda UHF/VHF
(no viene con el equipo).
(Plano) Cable bifubular
de 300 ohmios
(Redondo) Cable
coaxial de 75 ohmios
desde
la
antena
Transformador
de 300-75
ohmios
(incluido)
Mezclador de banda
UHFA/HF
(no está incluido)
(Plano) Cable bifubular
de 300 ohmios
Parte trasera de
la combinación de
VCR/TV
Conexión de la Antena Interior
Inserte la antena varilla (suministrada) en el
receptáculo de la parte trasera de la
combinación de VCR/TV. Luego, conecte los
dos alambres al transformador de 300
ohmios-75 ohmios (suministrado).
Entonces, conecte el transformador ala parte
transera de la combinación de VCR/TV como
se muestra. Ahora, despliegue la antena y
ajuste su longitud, dirección y ángulo para la
más clara imagen.
Conexiones de TV por cable
(A) Sin la caja convertidora/
decodificadora
Con esta conexión usted podrá utilizar su
control remoto de la combinación de VCR/TV
para seleccionar los canales que desea ver y
seleccionar canales no codificados para su
grabación programada. Esta conexión no
permite ver ni grabar canales codificados.
(B) Con una caja convertidora/
decodificadora
Con esta conexión, usted podrá grabar y ver
cualquier canal, incluyendo los canales
codificados. Sin embargo, la selección de
canales se debe efectuar en la caja
convertidora de TV por cable que suministra
esta empresa. La grabación programada está
limitada a un canal cada vez, y sólo se podrá
ver el canal que esté grabando.
(A) Parte trasera de la
combinación de VCR/TV
(B)
(TV por cable)
Para ver y grabar un canal codificado/ no
codificado
Sintonice el canal del Registrador de la
combinación de VCR/TV en el canal de salida de
la caja convertidora de televisión por cable (por
ejemple el canal 3).
Después, seleccione en la caja convertidora de TV
por cable el canal que se quiera ver o grabar.
27
