TOOLS REQUIRED
• (2) 1/2” COMBINATION
WRENCH OR SOCKET
• (1) #3 PHILLIPS
SCREWDRIVER
• (1) HAMMER
• (1) PLIERS
• (1) 7/16” COMBINATION
WRENCH OR SOCKET
PARTS LIST
2
12
Frame (with black caps)
1 Varies
13
Handle
1 Varies
14
RH Wheel Bracket
1 210100
15
LH Wheel Bracket
1 210101
16
Nose Plate
1 Varies
17
18” Axle (16.81” for 815 wheels only)
1 22101 (or 22100)
18
Wheel
2 Varies
19
Side Channel Reinforcements
2 302001
Hardware Pack
consists of items below:
301046 (or 301047)
20
Pin Coil Spring 1/8” x 1 1/8”
2 190104
21
Hex Head Screw 5/16"-18 x 2 1/4”
4 80017
10
Pan Head Screw 1/4"-20 x 1 1/2”
4 80105
11
Locknut 1/4"-20
4 80675
22
Locknut 5/16"-18
4 80676
24
5/8” Washer Thin
4 80707
25
5/8” Washer Thick
4 80705
23
Cotter Pin
2 81077
ITEM
DESCRIPTION
QTY.
PART NO.
HERRAMIENTAS
NECESARIAS
• (2) LLAVE DE TUERCAS
O DE TUBO
COMBINADA 1/2”
• (1) DESTORNILLA DOR
PHILLIPS N
O
3
• (1) MARTILLO
• (1) ALICATES
• (2) LLAVE DE TUERCAS
O DE TUBO
COMBINADA 7/16”
LISTA DE PIEZAS
12
Bastidor (con capuchones negros)
1 Varias
13
Manivela
1 Varias
14
Agarradera de rueda derecha
1 210100
15
Agarradera de rueda izquierda
1 210101
16
Placa frontal
1 Varias
17
Eje 18” (16,81” sólo para ruedas 815)
1 22101 (ó 22100)
18
Rueda
2 Varias
19
Refuerzos del canal lateral
2 302001
Conjunto de piezas metálicas consiste de los siguientes artículos:
301046 (ó 301047)
20
Resorte espiral de puntas 1/8” x 1 1/8”
2 190104
21
Tornillo de cabeza hexagonal 5/16”-18 x 2 1/4”
4 80017
10
Tornillo de cabeza plana 1/4"-20 x 1 1/2"
4 80105
11
Contratuerca superior 1/4"-20
4 80675
22
Contratuerca superior 5/16"-18
4 80676
24
Arandela fina 5/8”
4 80707
25
Arandela gruesa 5/8”
4 80705
23
Pasador de chaveta
2 81077
ART
DESCRIPCIÓN
CTD
NÚM. PIEZA

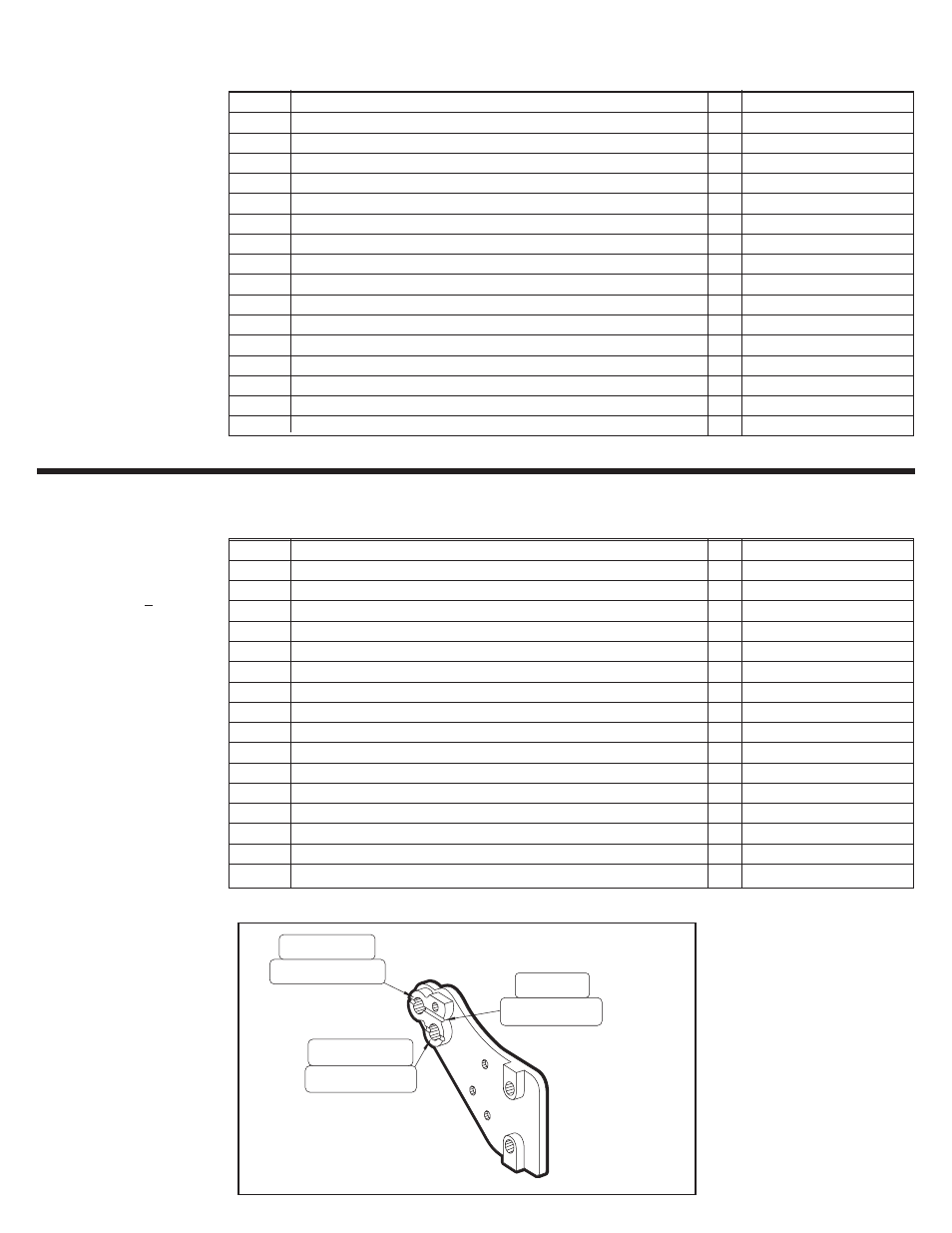

Agarradera de la rueda izquierda
Agujero inferior del eje
Ruedas de 8” de diámetro
Agujero superior del eje
Ruedas de 10” de diámetro
Mecanismo de bloqueo
(muesca)
Left Hand Wheel Bracket
Lower Axle Hole
8” Diameter Wheels
Upper Axle Hole
10” Diameter Wheels
Lock Mechanism
(Groove)
Figure 1
Ilustración 1
