3
MANUAL DE INSTALACIÓN
Accesorio montado en panel de extremo
ATENCIÓN: LEA Y ENTIENDA TODAS LAS INSTRUCCIONES
Y ADVERTENCIAS ANTES DE ARMAR, INSTALAR O UTILIZAR ESTE PRODUCTO.
WWW.WEATHERGUARD.COM
VAN STORAGE SOLUTIONS
FOR THE WAY YOU WORK TM
*24-0296* N° de pieza 24-0296 03/12
• Planee la ubicación de los accesorios antes de instalarlos. Quizás sea más fácil instalar algunos
accesorios antes de montar los estantes en la van.
• Instale los accesorios montados en los paneles antes de instalar los accesorios montados en los estantes.
• Los paneles de extremo rapid Mount™ de Weather Guard ® tienen orificios de montaje previamente
perforados que simplifican la instalación.
HERRAMIENTAS NECESARIAS JUEGO DE PERNOS
DESCRIPCIÓN CANT.
Perno de montaje de cabeza
redonda Phillips de 1/4-20 x 1/2"
4
tuerca de 1/4-20 4
arandela plana de 1/4" 4
• Llave de boca abierta o cerrada de 7/16
• destornillador Phillips
TIEMPO DE INSTALACIÓN
tiempo aproximado de instalación:
5 minutos por unidad según la experiencia
en la instalación de equipos para vans.
PLANEE SU VAN (CONSEJOS PARA REALIZAR UNA INSTALACIÓN MÁS RÁPIDA)
tenga cuidado: use siempre gafas de
protección para evitar el ingreso de
objetos extraños en los ojos cuando
instale productos Weather Guard ®
para vans.

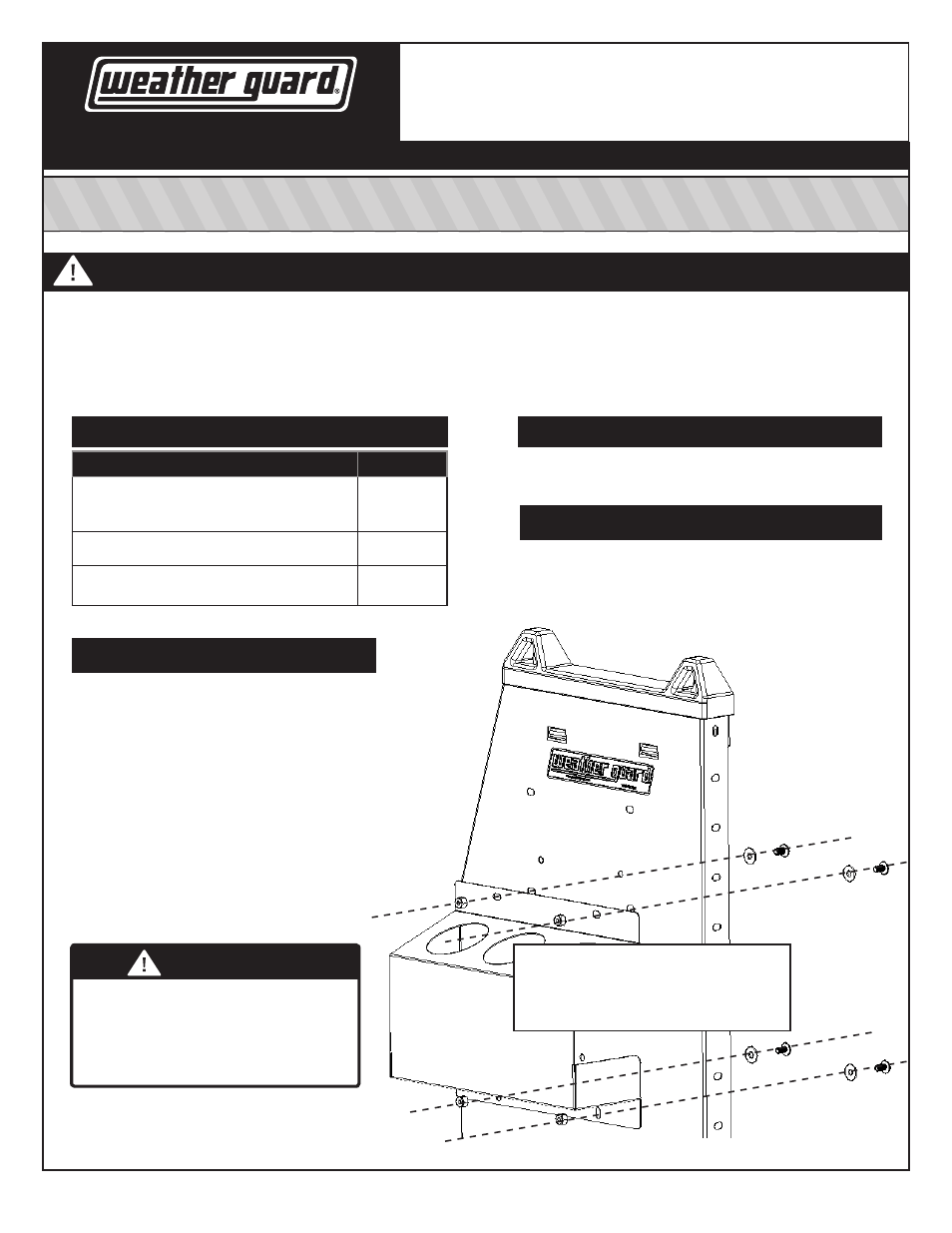

PRECAUCIÓN Representación de
accesorios montados
en un panel de extremo
PASO 1. Coloque el accesorio sobre los
orificios de montaje teniendo en cuenta los
espacios libres para acceder al accesorio
y utilizarlo.
PASO 2. utilice cuatro pernos de
1/4-20 x 1/2" y tuercas de 1/4-20 para
sujetar el accesorio al panel de extremo
con las tuercas del lado del accesorio.
PASO 3. ajuste hasta 18 pulgadas-libra.
PASOS DE INSTALACIÓN
