ADVERTENCIA Advertencia: Antes de proceder a la instalación, examine el equipo para comprobar si hay daños,
roturas, funcionamiento mecánico inadecuado, cables pelados o conectores doblados. Sustituya cualquier equipo
que esté dañado.

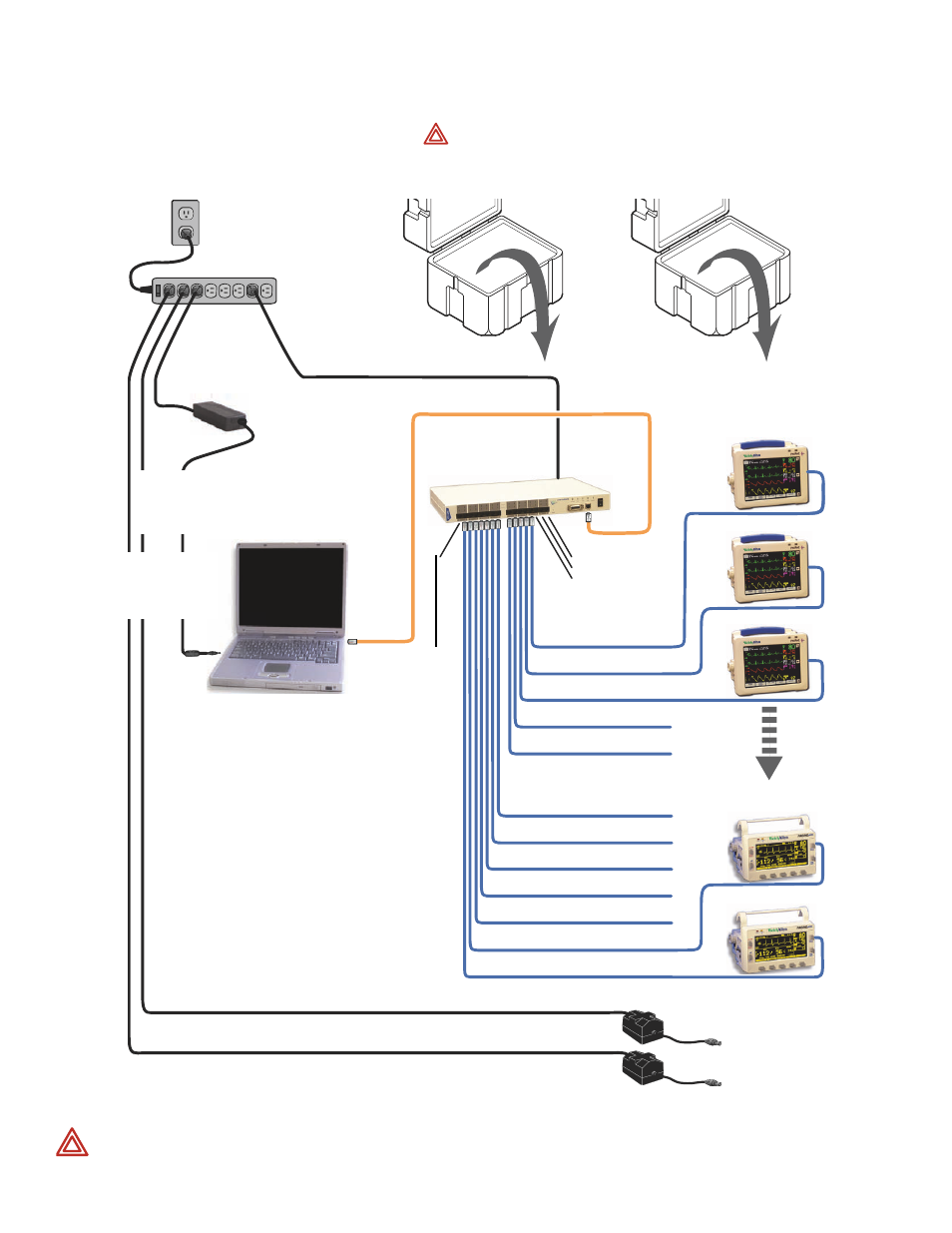

1. Ubicación de la fuente de
alimentación de CA
2. Desembalaje, instalación y conexión del
equipo portátil y servidor de terminales
Fuente de alimentación de CA Caja para Sistema Acuity LT Cajas Propaq
Equipo portátil
Monitores
Propaq CS
Adaptadores de alimentación de Propaq
A monitore Propaq
Fuente de
alimentación
del equipo
portátil
Cable de
datos cruzado
(naranja)
Servidor de
terminales
Cables de datos
(color azul,
7,5 metros y 15 metros)
Puerto 13 Paciente 12
Monitores Propaq
Encore
Puerto 12 Paciente 11
Puerto 11 Paciente 10
Puerto 10
Paciente 9
Puerto 9 Paciente 8
Puerto 8 Paciente 7
Puerto 7 Paciente 6
Puerto 6 Paciente 5
Puerto 5 Paciente 4
Puerto 4 Paciente 3
Puerto 3 Paciente 2
Puerto 2 Paciente 1
A monitore Propaq
Puertos 14-16
no utilizados
Puerto 1
no
utilizado
Vea la advertencia a continuación
