ARCHON
INSTALLATION SUSPENDUE DU SUBWOOFER
208S
ÉTRIER SUR DIFFUSEUR
> Sélectionner avec soin l'endroit où placer les diffuseurs et vérifier que la structure soit apte à soutenir le poids du boîtier.
> Enlever les 4 broches d'appui du diffuseur et fixer les deux étriers en utilisant les 4 vis M8.
> Fixer les 2 étriers muraux en utilisant tous les trous de fixation.
> Ancrer les deux étriers diffuseur aux deux étriers muraux et fixer la vis de sécurité M3.

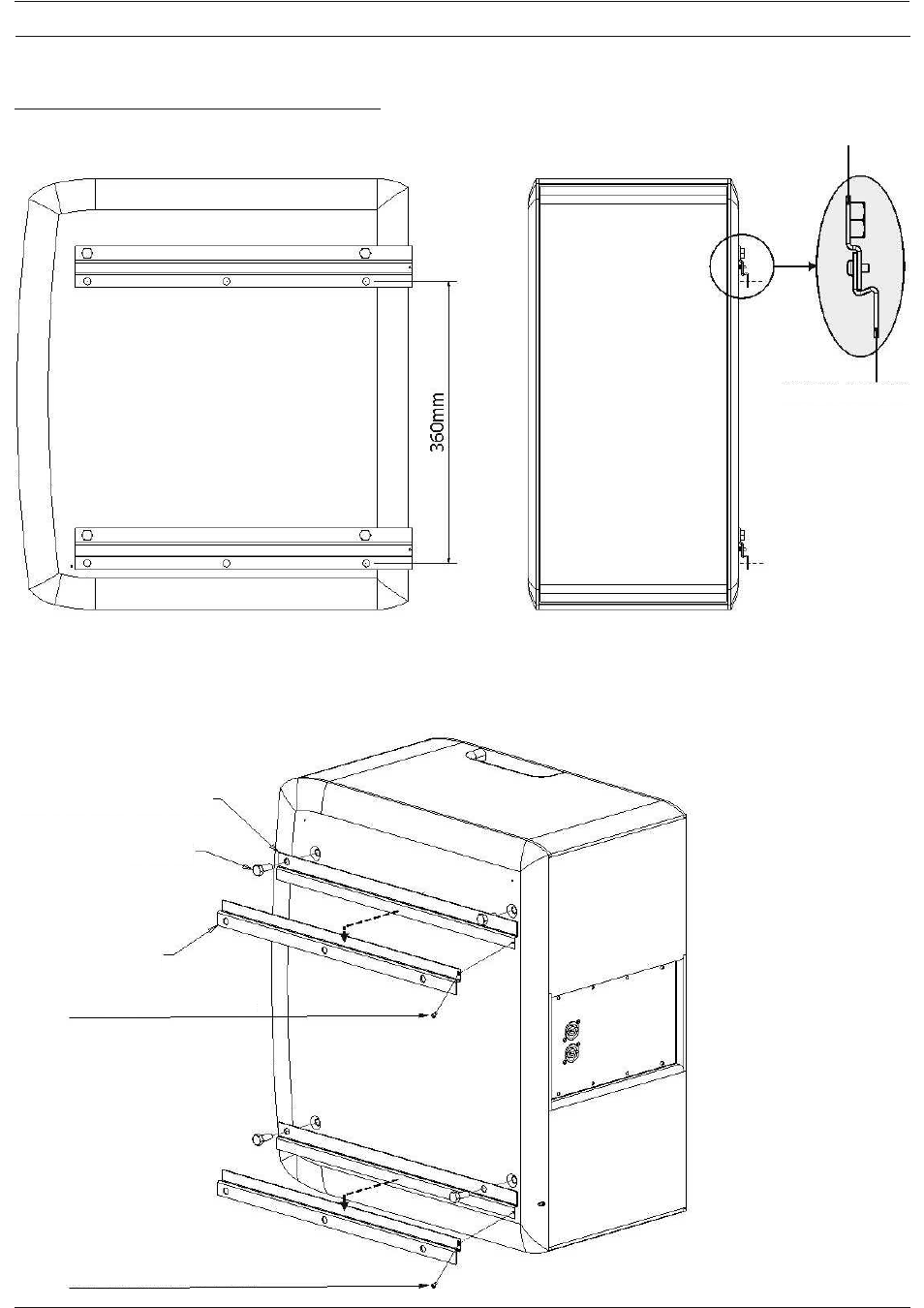

MODALITÉS D'INSTALLATION
ÉTRIER MURAL
ÉTRIER SUR DIFFUSEUR
VIS M8
ÉTRIER MURAL
VIS DE SÉCURITÉ M3
VIS DE SÉCURITÉ M3
