ARCHON
104
110 / 112 / 115
Die Modelle der Serie ARCHON 110/112/115 sind entweder im FULLRANGE-
Mode oder BIAMP-Mode zu konfigurieren.Zur Auswahl der Arbeitsmodalität,
beziehen Sie sich bitte auf S. 105.
Im FULLRANGE-Mode besteht die Möglichkeit des Anschlusses durch die
Steckverbinder Speakon (1+ / 1-) oder der Klemme mit konstanter Impedanz
(8Ohm) und 100 V-Spannung.
Im BIAMP-Mode können nur die Steckverbinder (1+ / 1- LF) (2+ / 2- HF) verwendet
werden.

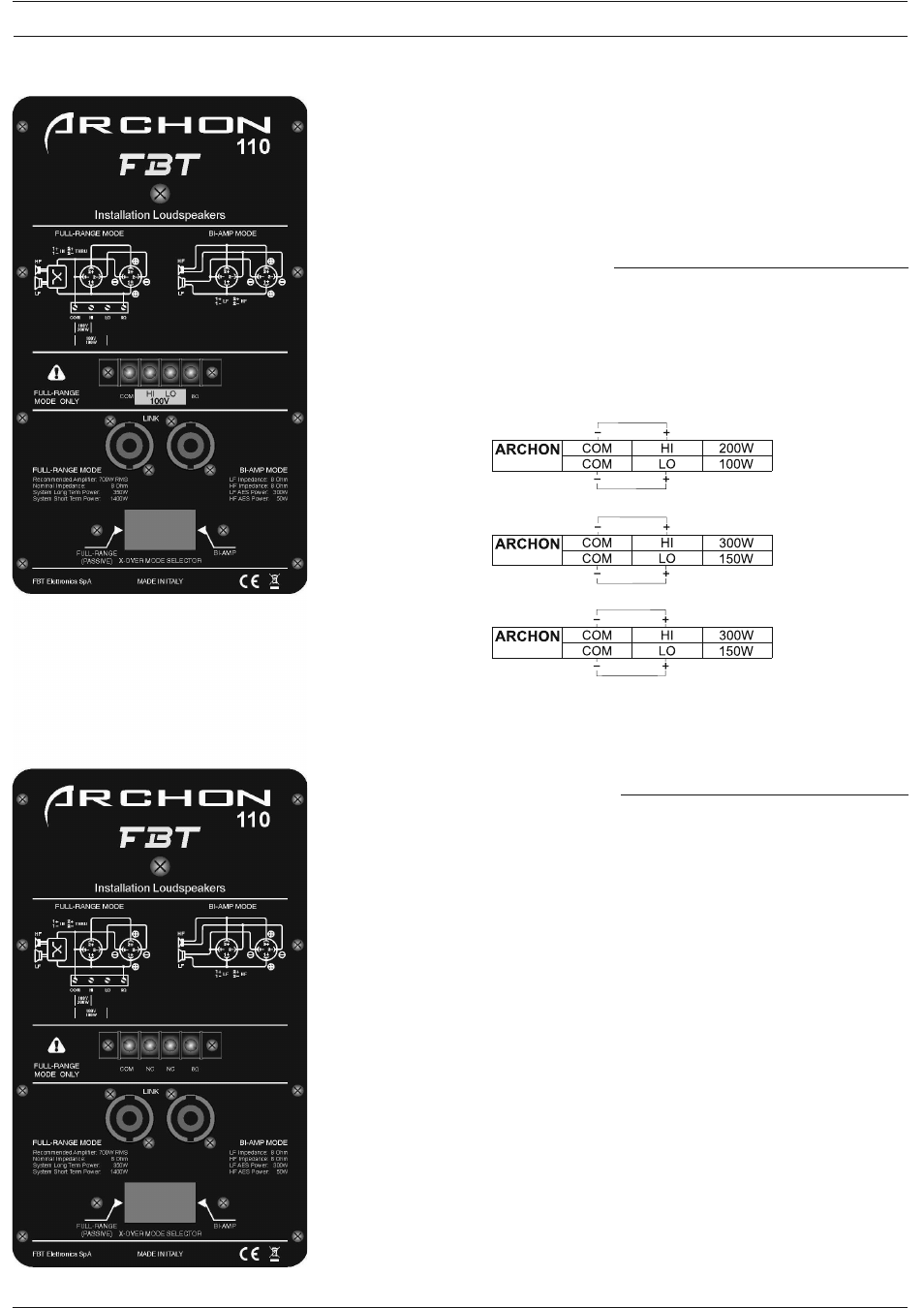

SYSTEME KONSTANTER SPANNUNG
Eine Leitung von der Lautsprecherklemme, die mit "COM" gekennzeichnet ist, an
die 100 V-Linie anschließen, die an der Klemme des Verstärkers endet und mit "-",
"0", "COM" gekennzeichnet ist.
Die andere Leitung an die 100 V-Linie anschließen, die an der Klemme des
Verstärkers endet und mit "100V", "+" gekennzeichnet ist sowie entsprechend der
gewünschten Leistung zwischen "HI" und "LO" auswählen.
SYSTEME KONSTANTER IMPEDANZ
NICHT auf 100-V-Leitungen auszuführen.
Eine Leitung von der Lautsprecherklemme, die mit "COM" gekennzeichnet ist, an
die Klemme des Verstärkers anschließen, die mit "-" gekennzeichnet ist.
Eine Leitung von der Lautsprecherklemme, die mit "8 Ohm" gekennzeichnet ist, an
die Klemme des Verstärkers anschließen, die mit "+" gekennzeichnet ist.
110
112
115
Stecker Speakon in Parallelschaltung. Einer der Stecker kann für den Anschluss
der box am Ausgang eines Verstärkers benutzt werden; der andere, um eine
zweite Box anzuschließen.
Es ist erforderlich, die Kabel für die Diffusoren mit einem im Hinblick auf die
Gesamtlänge des Anschlusses genügend großen Durchmesser zu wählen. Der
auf eine unzureichende Verkabelung zurückzuführende Widerstand zu den
Diffusoren reduziert sowohl die Ausgangsleistung als auch den Dämpffaktor des
Lautsprechers.
ANSCHLÜSSE
