110 / 112 / 115 TROMBA RUOTABILE
I modelli della serie ARCHON 110 / 112 / 115 sono equipaggiati con una tromba ruotabile a direttività costante.
La tromba a direttività costante consente di avere una risposta in frequenza pressochè costante in tutte le direzioni coperte dal
funzionamento della tromba e una emissione timbrica bilanciata in tutto l'angolo di copertura.
Ruotando la tromba si varia l'angolo di dispersione per l'utilizzo dei diffusori sia in posizione orizzontale che affiancati formando un array.
Se si desidera modificare l'angolo di copertura della tromba è necessario:
> Togliere le 4 viti che fissano la rete di protezione anteriore e rimuoverla.
> Svitare le viti di fissaggio della tromba e ruotarla nella posizione desiderata ( non estrarre mai il blocco tromba dal diffusore).
> Riavvitare le viti di fissaggio della tromba e inserire nuovamente la rete di protezione.
80°
50°
70°
50°
60°
40°
ARCHON 110 ARCHON 112 ARCHON 115
80°
50°
70°
50°
60°
40°
ARCHON 110 ARCHON 112 ARCHON 115

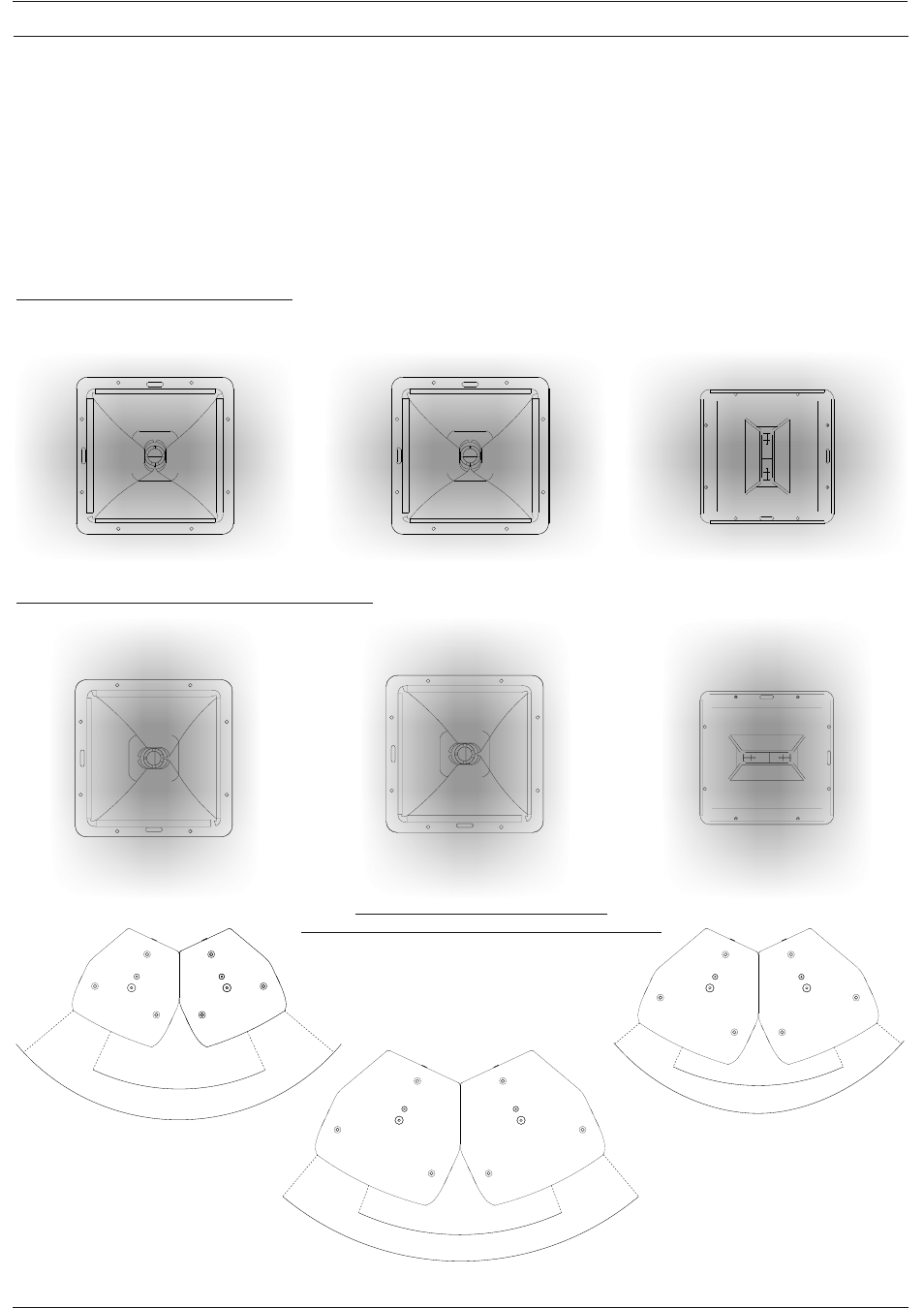

ANGOLO DI COPERTURA TROMBA
ANGOLO DI COPERTURA TROMBA RUOTATA
ARCHON 110 ARCHON 112
ARCHON 115
ANGOLO DI DISPERSIONE CON
DIFFUSORI AFFIANCATI E TROMBA RUOTATA
