nstallazione

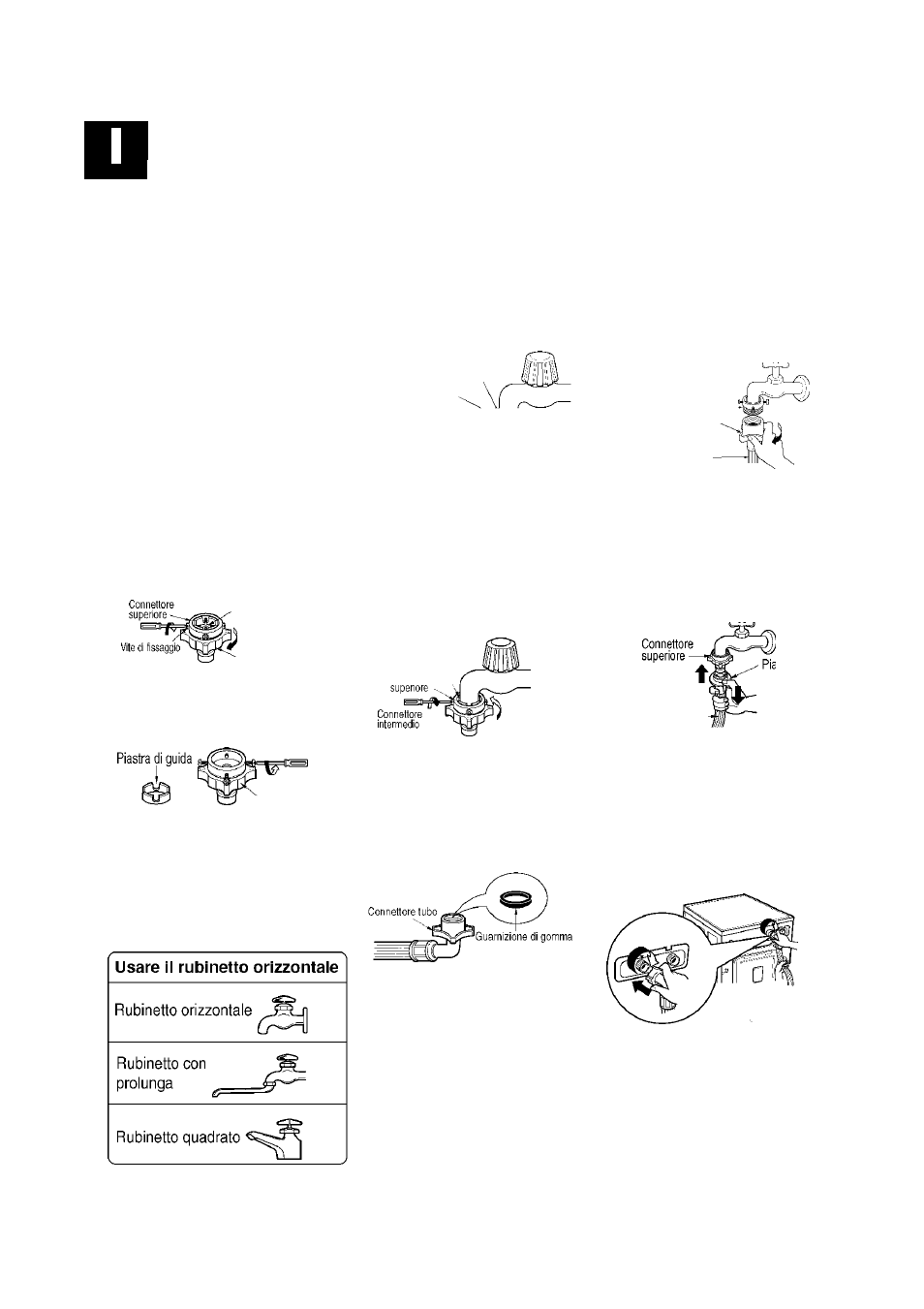

Rubinetto normale non filettato e tubo di alimentazione filettato
1
. Svitare la vite di fissaggio per
fissare ii rubinetto.
Connettore superiore Guarnizione di piastica
/
Vite di fissaggio
2.
Spingere il connettore verso
i’aito finché la guarnizione di
gomma non è a stretto contatto
con ii rubinetto. Quindi stringere
ie 4 viti.
Guarnizione di plastica
Connettore superiore
. Spingere ii tubo flessibile di
aiimentazione deii’acqua verso l’aito
in modo che ia guarnizione di gomma
interna al tubo possa aderire
completamente al rubinetto, quindi
stringere ruotando in senso orario.
Connettore superiore
Piastrina
Tubo di alimentazione
acqua
Rubinetto normale non filettato e tubo di alimentazione a innesto rapido
1
. Allentare la vite del connettore
superiore.
Guarnizione di gomma
Connettore intermedio
> Nel caso il rubinetto abbia un diametro
grande rimuovere la piastra di guida.
. Spingere il connettore verso l’alto
finché la guarnizione di gomma non
è a stretto contatto con il rubinetto.
Quindi stringere le 4 viti.
Guarnizione di plastica
\
Connettore
• Ruotare il connettore intermedio
per prevenire perdite d’acqua.
• Assicurarsi che la guarnizione
di gomma si trovi all’interno
connettore del tubo.
3.
Collegare il tubo di alimentazione
dell’acqua al connettore
intermedio, spingendo la
piastrina verso il basso.
Tubo di _______
alimentazione acqua
' Per separare il tubo di
alimentazione idrica dal
connettore intermedio chiudere
il rubinetto. Quindi tirare il tubo
verso il basso spingendo la
piastrina verso il basso.
• La macchina viene fornita con
il solo raccordo per l’acqua
fredda.
• Assicurarsi che il tubo non sia
piegato o schiacciato.
