SERVICIO Y AJUSTES
12. Quite la rueda de fricción del cu­
bo. Deslice la rueda de fricción
fuera del eje hexagonal.
13. Instale la nueva rueda de fricción
en el cubo con los sujetadores que
quitó antes.
14. Instale el eje hexagonal y los coji­
netes con los cuatro pernos que
quitó antes (Figura 89).
Asegúrese de que haya instalado
correctamente las arandelas en
su posición original. Asimismo,
compruebe que las dos arande­
las estén correctamente alinea­
das con los brazos del Impulsor.
15. Asegúrese de que el eje hexagonal
gira libremente.
16. Instale la llanta izquierda, el eje y el
engranaje de propulsión con los
sujetadores que quitó antes. Instale
la cadena en el engranaje de pro­
pulsión (Figura 86).
17. Revise el ajuste de la rueda de fric­
ción. Consulte “Cómo ajustar la rue­
da de fricción” en esta sección.
18. Asegúrese de que la rueda de fric­
ción y la placa del propulsor de dis­
co no tienen ni grasa ni aceite.
19. Instale el panel Inferior (Figura 85).
20. Apriete los pernos a cada lado del
panel Inferior.
21. Instale la llanta derecha en el eje
con los sujetadores que quitó antes.
22. Conecte el cable de la bujía.

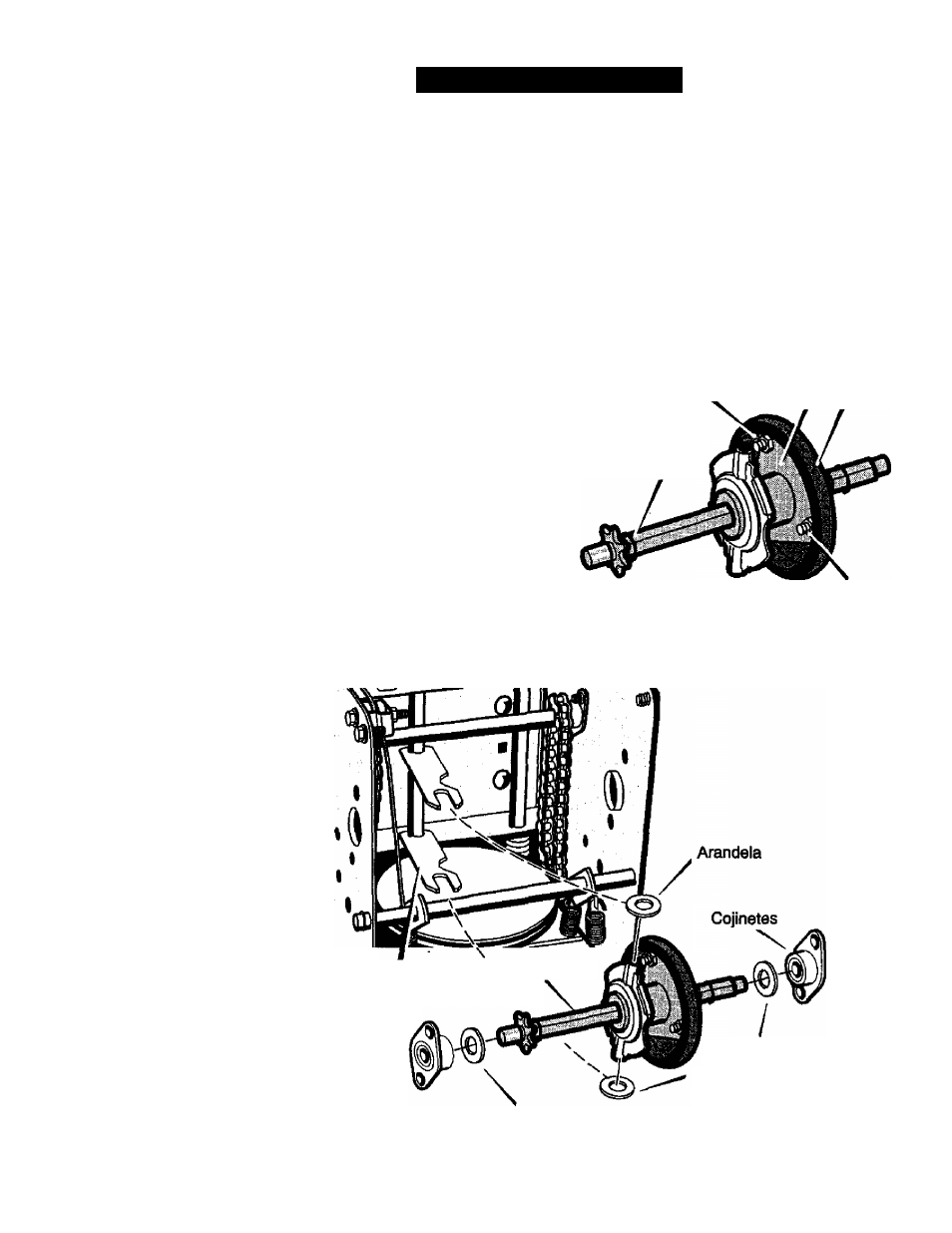

Sujetadores
Rueda de
Cubo fricción
Eje hexagonal
Sujetadores
Figura 88
Brazos del impulsor hexagonal
Cojinetes ^
X
Arandela
Arandela
Arandela Figura 89
