Guía de referencia rápida
217

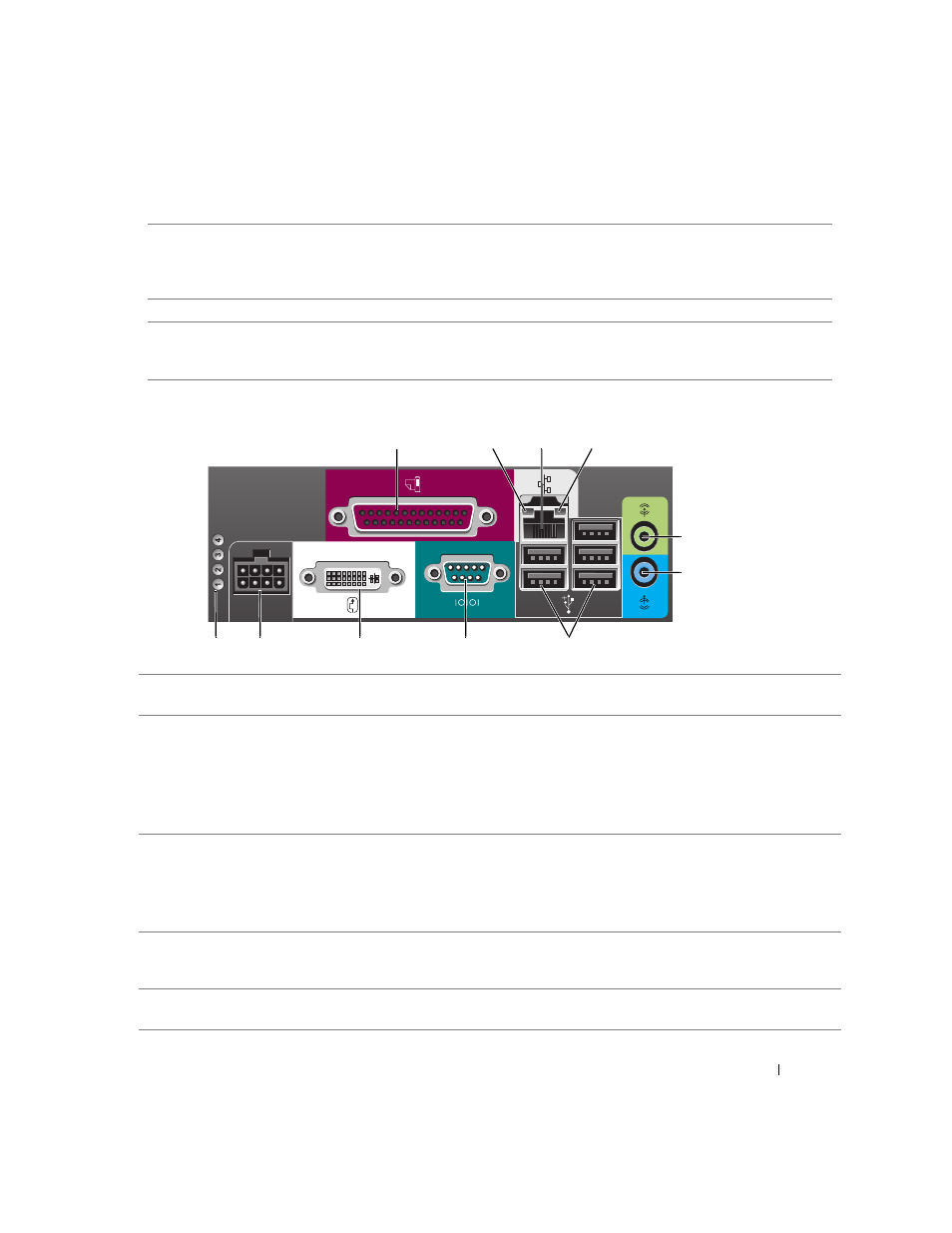

Ordenador de formato ultrareducido: conectores del panel posterior
3 Conectores del panel posterior Consulte la subsección siguiente, “Ordenador de formato
ultrareducido: conectores del panel posterior”, para obtener
información acerca de los conectores en el panel posterior del
ordenador.
4 Conector de alimentación Conecte el cable de alimentación al conector.
5 Rejillas de ventilación Las rejillas de ventilación permiten que el aire fluya a través del
ordenador. Para garantizar una ventilación adecuada, no bloquee
estas rejillas de ventilación.
2 1 3 4
9
5
6
10 7 8 11
1 Conector paralelo Conecte un dispositivo paralelo, como una impresora, al conector paralelo. Si tiene una
impresora USB, enchúfela en un conector USB.
2 Indicador de integridad
de vínculo • Verde: existe una conexión correcta entre una red a 10 Mbps y el ordenador.
• Naranja: existe una conexión correcta entre una red a 100 Mbps y el ordenador.
• Amarillo: existe una buena conexión entre una red a 1000 Mbps (1-Gbps) y el
ordenador.
• Apagado: el ordenador no detecta ninguna conexión física con la red o la controladora
de red está apagada en la configuración del sistema.
3 Conector del adaptador
de red Conecte el cable UTP a una placa de pared con enchufe RJ45 o al puerto RJ45 de un
concentrador UTP o concentrador, y coloque el otro extremo del cable UTP en el
conectador del adaptador de red, presionando hasta que el cable encaje firmemente en
su lugar.
Se recomienda que utilice cableado y conectores de categoría 5 para la red.
4 Indicador de actividad
de red El indicador ámbar parpadea cuando el ordenador transmite o recibe datos de la red.
Un gran volumen de tráfico en la red puede hacer que este indicador parezca estar
continuamente encendido.
5 Conector de salida de
línea Utilice el conector verde de salida de línea para enchufar unos altavoces con
amplificador.
