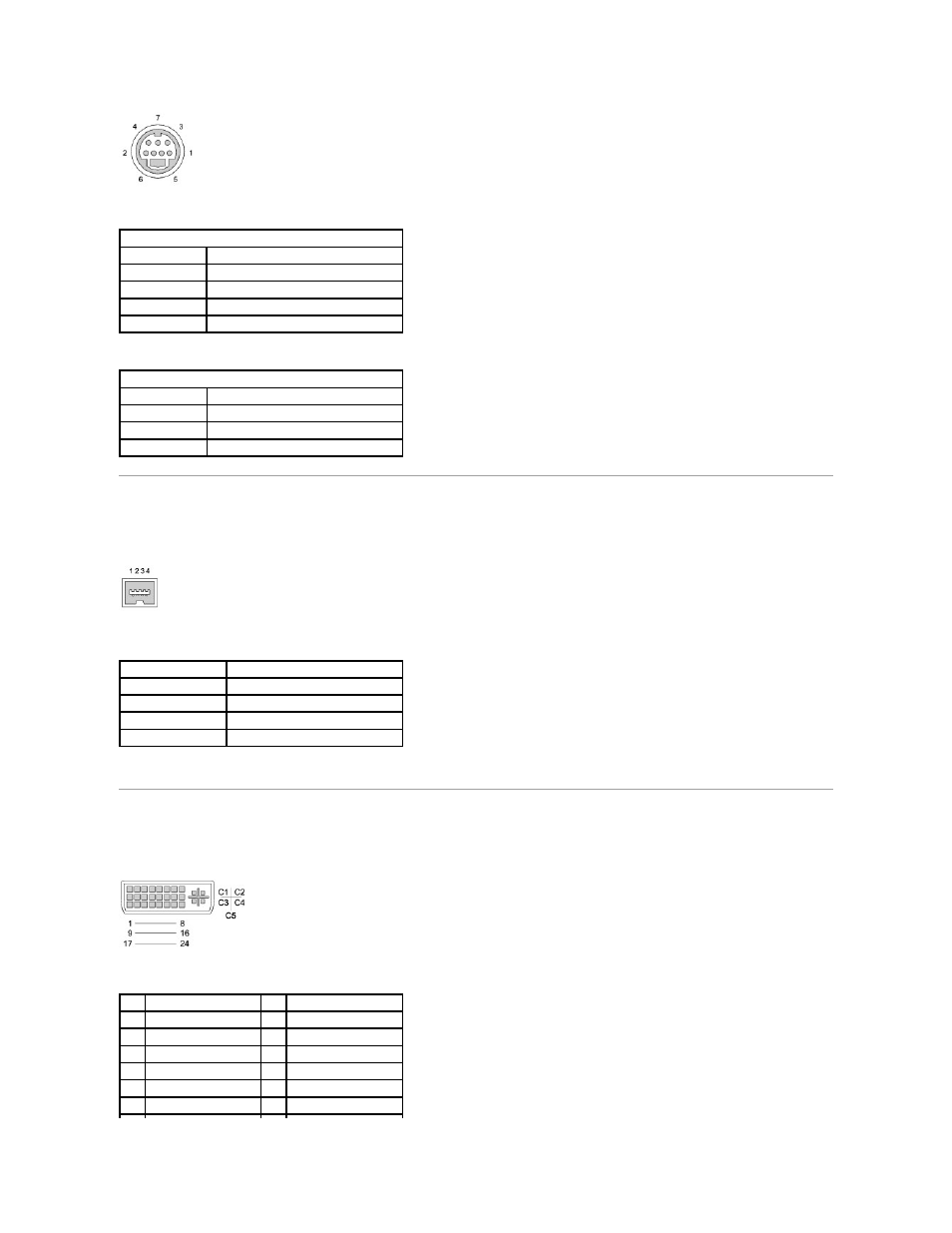

IEEE 1394 Connector
DVI-I Connector
S-Video
Pin
Signal
1
GND
2
GND
3
DLUMA-L
4
DCRMA-L
Composite Video
Pin
Signal
5
NC
6
DCMPS-L
7
GND
Pin
Signal
1
TPB–
2
TPB+
3
TPA–
4
TPA+
Pin Signal
Pin Signal
1
TMDS DATA2–
13
TMDS DATA3+
2
TMDS DATA2+
14
+5V
3
TMDS DATA2/4 SHLD
15
GND (FOR +5V)
4
TMDS DATA4–
16
HOT PLUG DETECT
5
TMDS DATA4+
17
TMDS DATA0–
6
DDC CLK
18
TMDS DATA0+
