Installing The Heat-Sink

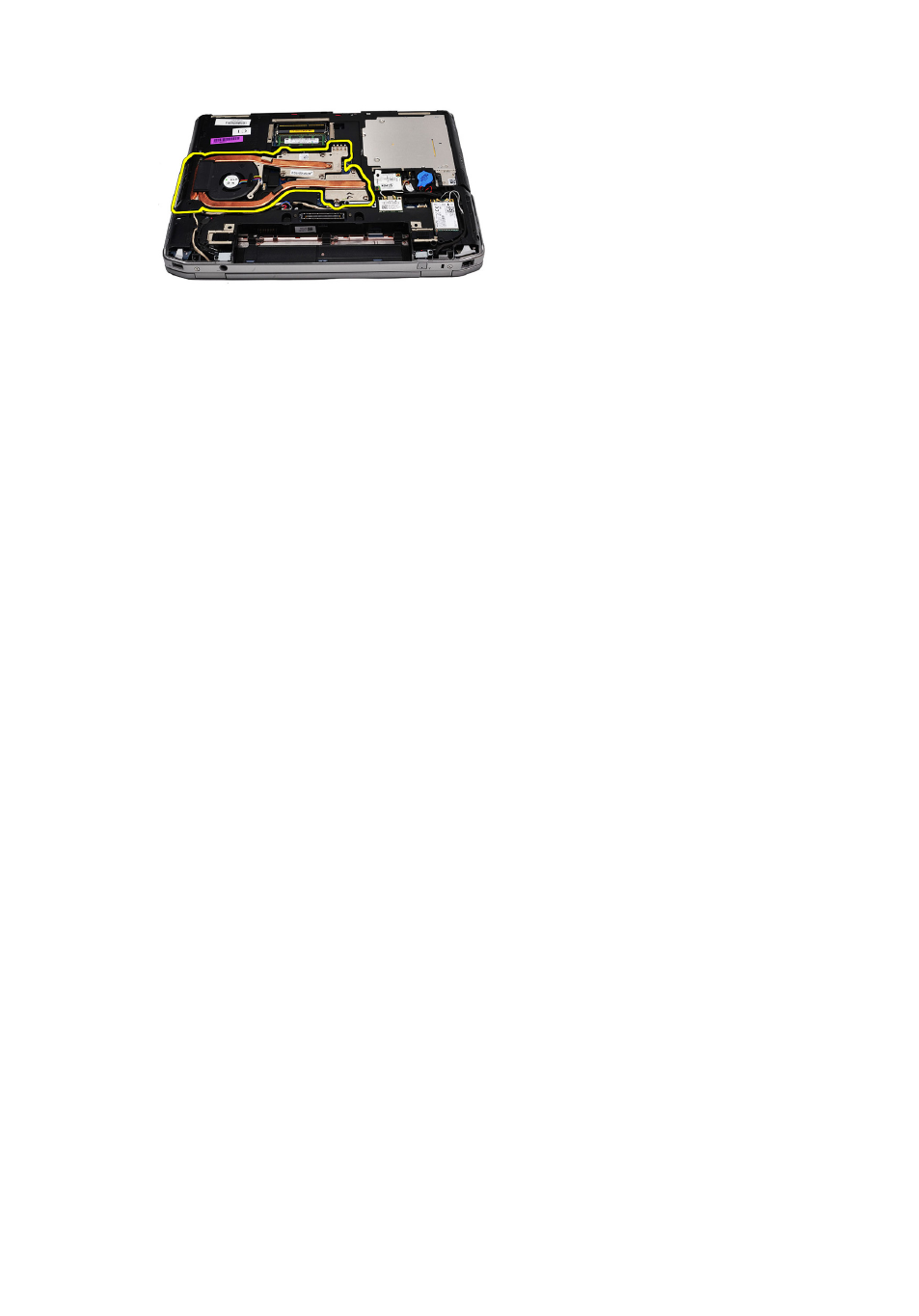

1. Slide the heat-sink into its original position in the system board.
2. Tighten the screws to secure the heat-sink assembly to the system board.
3. Connect the heat-sink cable to the system board.
4. Install the
5. Install the
.
After Working Inside Your Computer
