Nonport side, Figure 3 – Dell PowerEdge M805 User Manual
Page 15

4424 Blade Server SAN I/O Module Hardware Reference Manual
5
53-0000571-01
Hardware Description
1
The nonport (SAN I/O Module status) LEDs, shown as item 3 of
, display SAN I/O
Module-level information as shown in
.
FIGURE 2
Other Status LEDs
1
SAN I/O Module status LED
2
Power status LED
3
Server Management LED
Nonport side
The nonport side of the SAN I/O Module (shown in
) is seated into the enclosure. You do
not need to line up the SAN I/O Module as it will seat correctly when the insertion arm is closed.
When the SAN I/O Module is inserted, the backplane connectors activate a connection port,
allowing the SAN I/O Module to be configured in the Blade Server Enclosure.

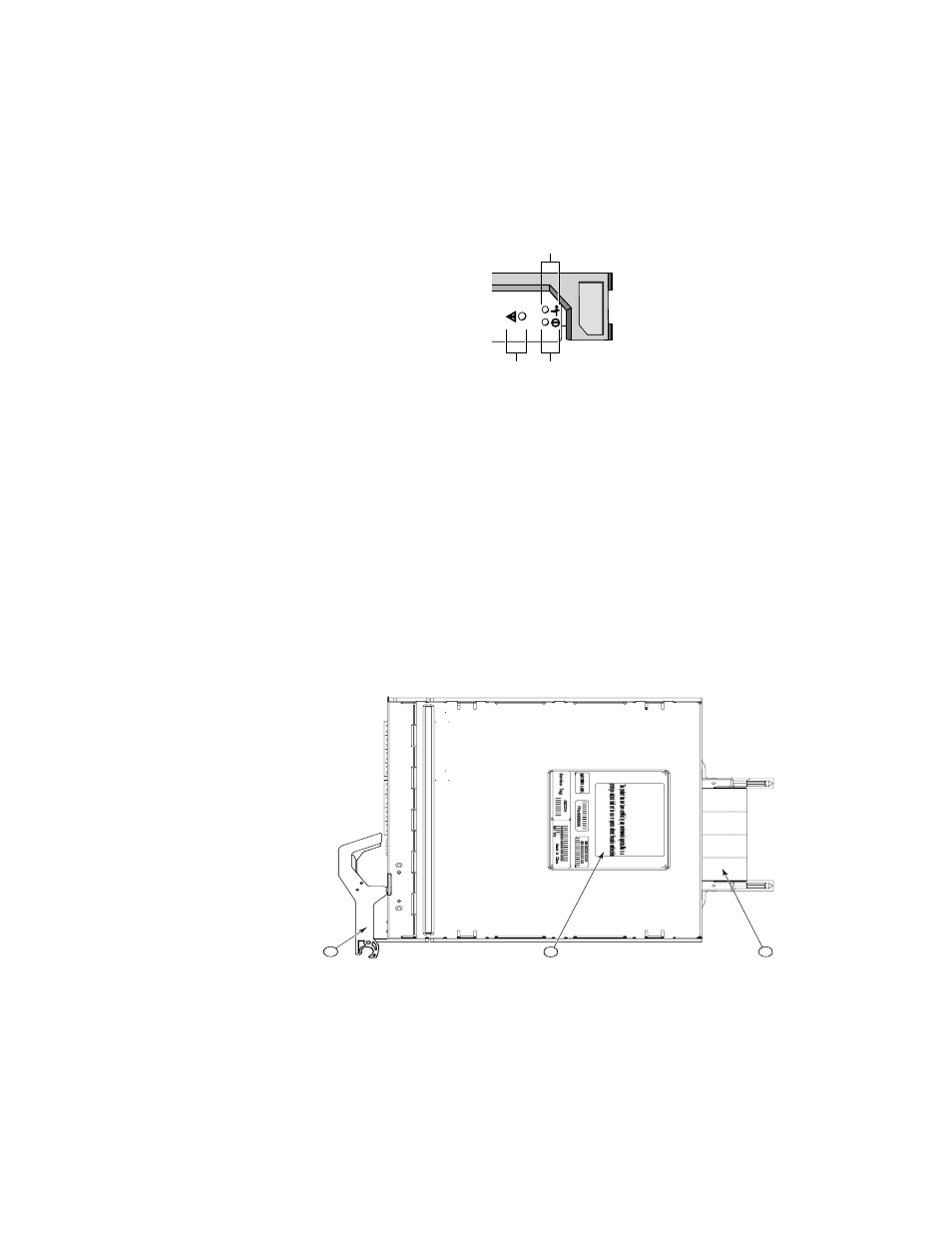

FIGURE 3
Nonport Side, Viewed from Top
1. I/O module handle. Lifting the handle’s release latch opens the handle to install and remove
the module from the Blade Server Enclosure.
2. Product label including serial number.
3. Connectors
1
2
3
1
2
3
