Replacing the Inspiron 2600 Video Card
1.
Align the top-right corner of the video card with the guide on the system board, and slide the top edge of the video card under the palm rest.
2.
Lay the video card flat on the system board, and connect the video card connector to the interface connector on the system board.

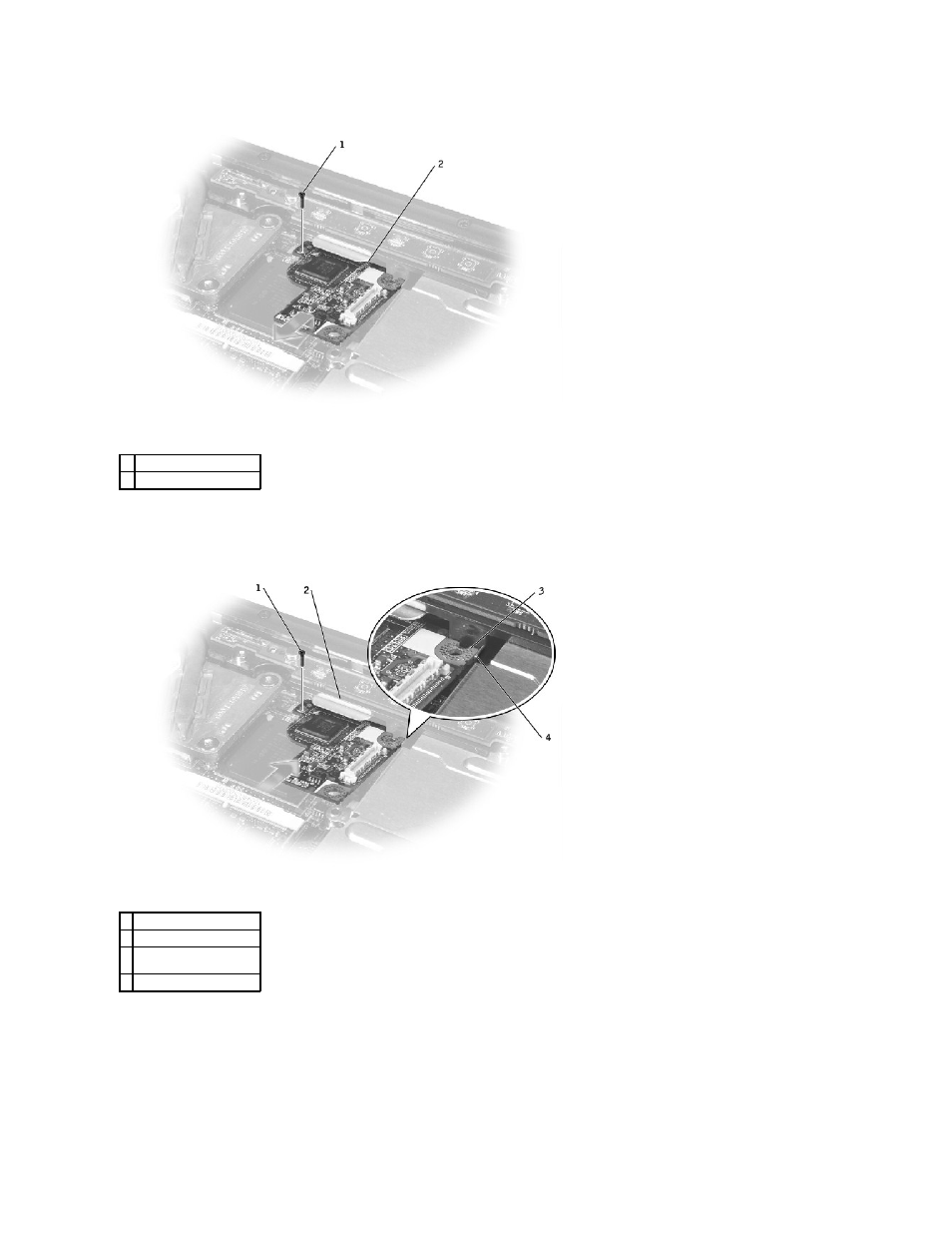

1 M2.5 x 5-mm screw (1)
2 video card
1 M2.5 x 5-mm screw (1)
2 palm rest
3 top-right corner of the
video card
4 guide
