Procedure – Dell Inspiron 17 (7737, Mid 2013) User Manual
Page 42
42
| Removing
the
System
Board
Procedure
1

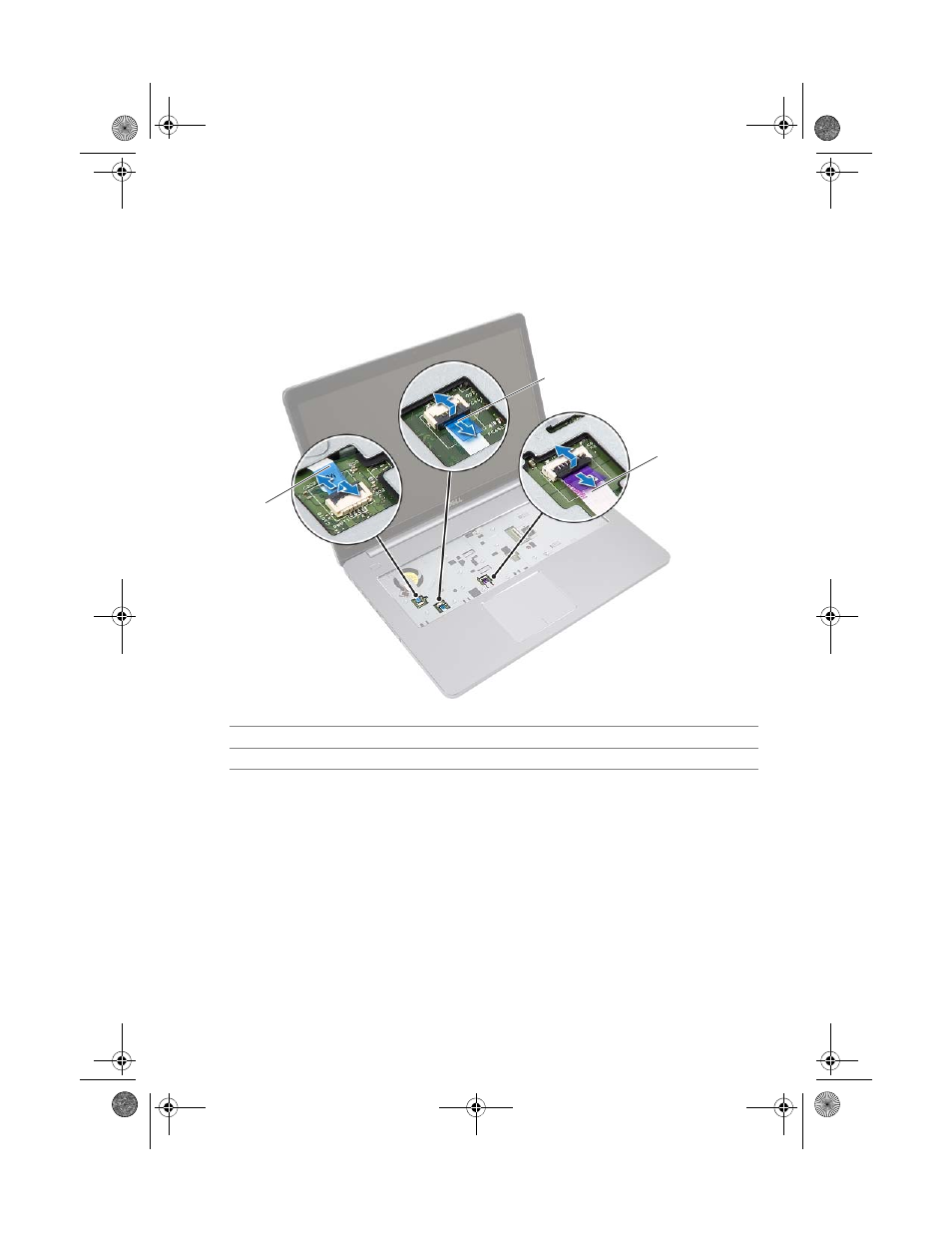

Turn the computer over, and open the display .
2
Lift the latch and disconnect the status-light cable..
3
Lift the latch and disconnect the touchpad cable.
4
Lift the latch and disconnect the power-button cable.
1
power-button cable
2
status-light cable
3
touchpad cable
3
2
1
book.book Page 42 Friday, August 16, 2013 4:21 PM
