Dell Inspiron 17 (7737, Mid 2013) User Manual
Page 35
Removing the Cooling Assembly |
35
4
Disconnect the fan cable from the system board.
5
In sequential order, (indicated on the cooling assembly), loosen the captive screws
that secure the cooling assembly to the system board.
6
Lift the cooling assembly off the system board.

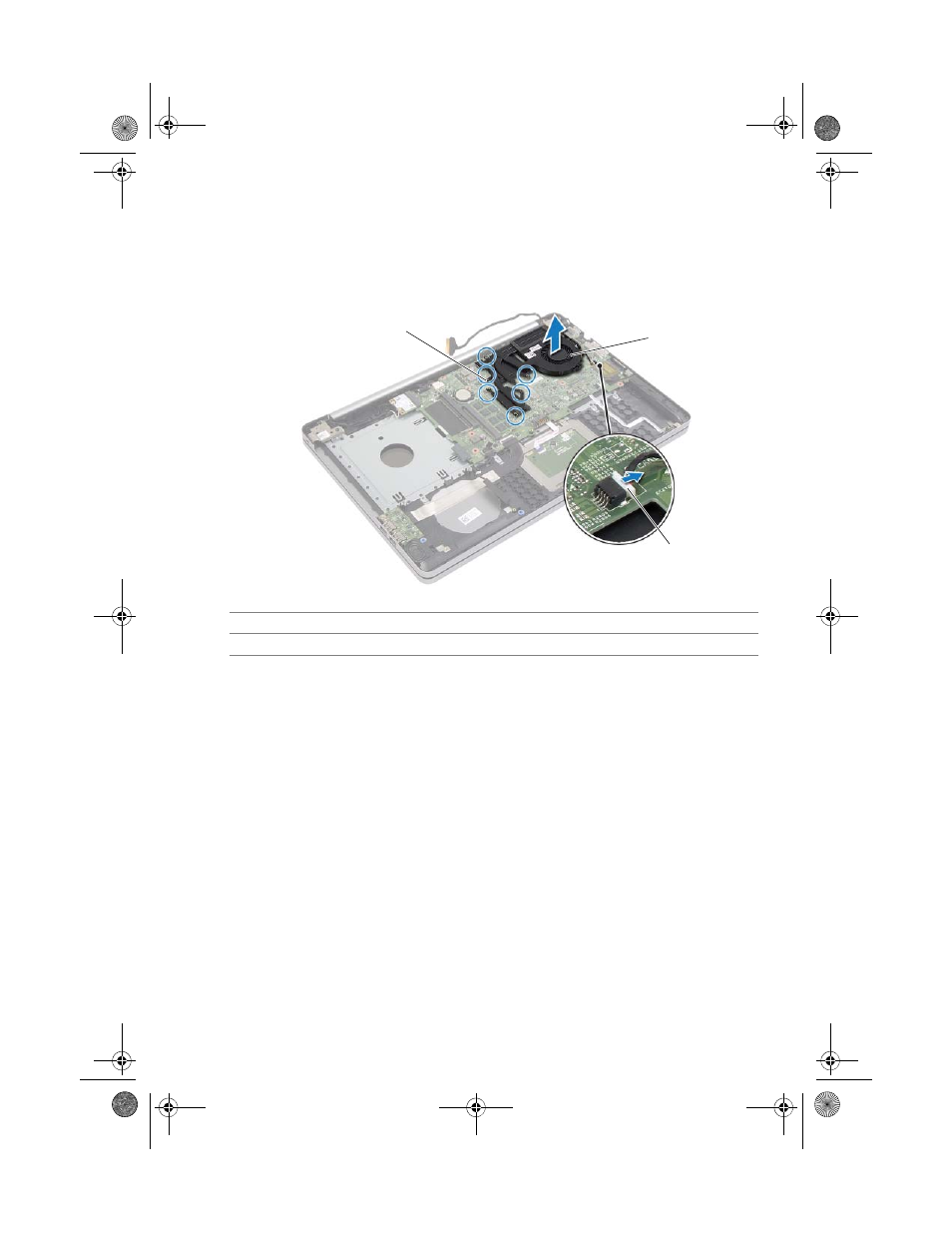

1
captive screws (6)
2
cooling assembly
3
fan cable
3
2
1
book.book Page 35 Friday, August 16, 2013 4:21 PM
