6-6 SCSI 후면판 보조 카드 설치
www
.dell.com | support.dell.com

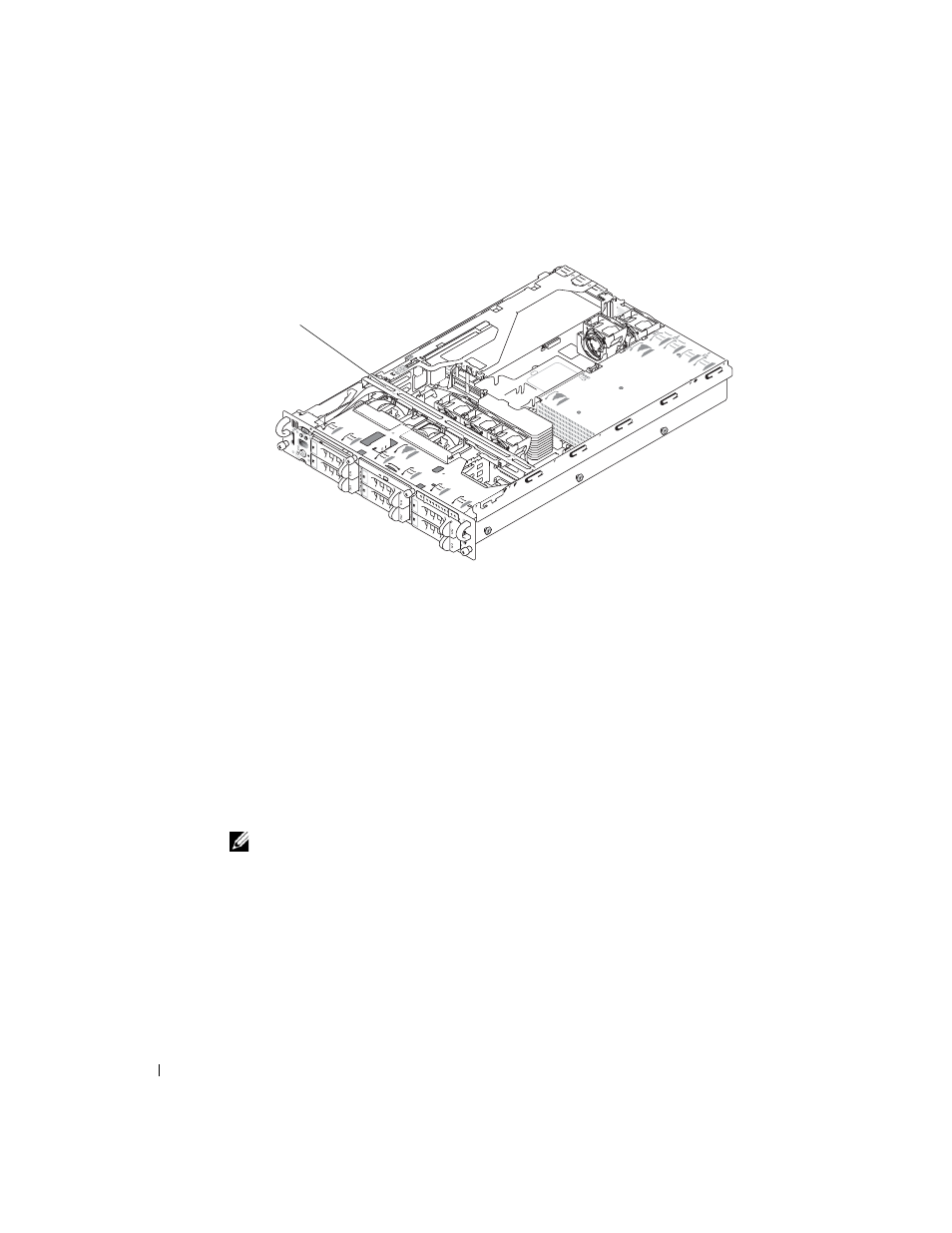

그림 6-3. 드라이브 베이 조절가능 표시줄
8 제어판 케이블을 후면판 커넥터에 다시 연결하십시오. 그림 6-2을 참조하십시오.
9 선택 사양인 내장형 ROMB 컨트롤러를 분할 후면판 구성에서 사용하려면:
a
라이저 카드의 채널 A를 SCSI 후면판의 SCSIA에 연결하십시오. 이 채널은 부팅 드라
이브(드라이브 0) 및 드라이브 1을 제어합니다.
b
라이저 카드의 SCSI 채널 B를 SCSI 후면판의 커넥터 SCSIB에 연결하십시오.
이 채널은 드라이브 2에서 5까지 제어합니다.
선택 사양인 RAID 컨트롤러를 분할 후면판 구성에서 사용하려면:
a
컨트롤러 카드의 SCSI 채널 A(채널 0)를 SCSI 후면판의 커넥터 SCSIA에 연결하십시
오. 이 채널은 부팅 드라이브(드라이브 0) 및 드라이브 1을 제어합니다.
b
컨트롤러 카드의 SCSI 채널 B(채널 1)를 SCSI 후면판의 커넥터 SCSIB에 연결하십시
오. 이 채널은 드라이브 2에서 5까지 제어합니다.
참고 : 케이블이 SCSIB 후면판 커넥터에 연결되어 있는 경우 , 2/4 분할 후면판 구성을 활성
화하려면 SCSI 후면판 보조 카드가 반드시 시스템에 설치되어야 합니다 . 그렇지 않으면 시
스템에 오류 메시지가 표시됩니다 .
10 드라이브 트레이 조절가능 표시줄을 시스템 후면을 향해 돌리십시오.
11 시스템을 닫으십시오.
12 시스템 설치 프로그램을 실행하여 RAID 또는 SCSI 컨트롤러 카드가 제대로 구성되었는
지 확인하십시오. 자세한 내용은 시스템 사용 설명서를 참조하십시오.
13 배젤이 있는 경우, 교체하십시오.
드라이브 베이 조절가능 표시줄
