2-6 安装 SCSI 背板子卡
www
.dell.com | support.dell.com

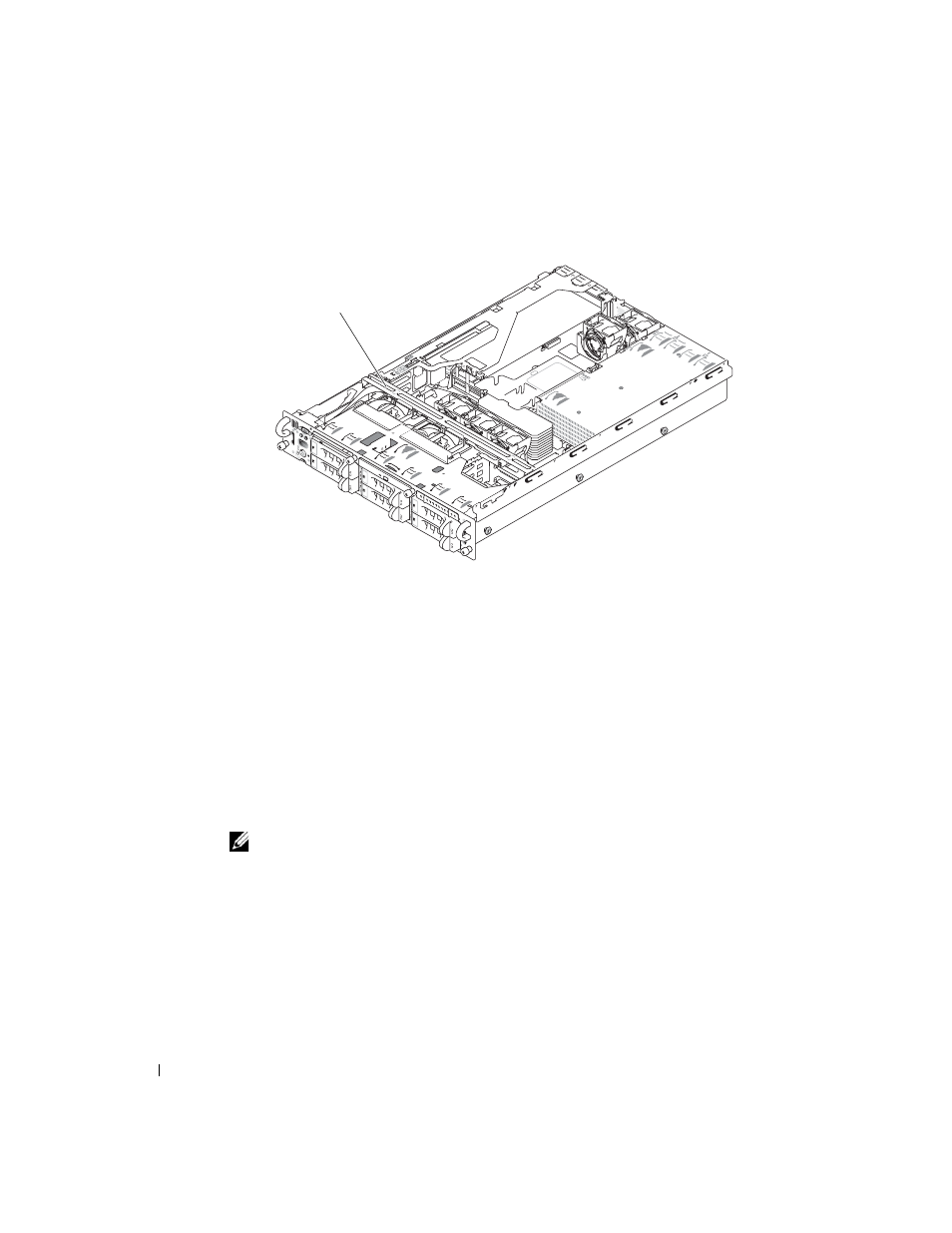

图 2-3. 驱动器托架收缩杆
8 将控制面板电缆重新连接到背板连接器。请参阅图 2-2。
9 在分割式背板配置中使用可选集成 ROMB 控制器：
a
将提升卡上的通道 A 连接到 SCSI 背板上的 SCSIA。此通道控制引导驱动器
（驱动器 0）和驱动器 1。
b
将提升卡上的 SCSI 通道 B 连接到 SCSI 背板上的 SCSIB 连接器。此通道控制驱动器
2 至 5。
在分割式背板配置中使用可选 RAID 控制器卡：
a
将控制器卡上的 SCSI 通道 A（通道 0）连接到 SCSI 背板上的 SCSIA 连接器。
此通道控制引导驱动器（驱动器 0）和驱动器 1。
b
将控制器卡上的 SCSI 通道 B（通道 1）连接到 SCSI 背板上的 SCSIB 连接器。
此通道控制驱动器 2 至 5。
注： 如果已将电缆连接至 SCSIB 背板连接器，则必须安装 SCSI 背板子卡，才能激活 2/4 分
割式背板配置。否则，系统将显示错误信息。
10 朝系统的背面转动驱动器托架收缩杆。
11 合上系统外壳。
12 输入系统设置，确保 RAID 或 SCSI 控制器卡配置正确无误。有关详情，请参阅系统的
《用户指南》。
13 如果需要，请装回挡板。
驱动器托架收缩杆
