SCSI 후면판 보조 카드 설치 6-3
이 설명서에서는 후면판 보조 카드를 설치하여 Dell™ PowerEdge™ 2800 또는 2850 시스템에 분
할 SCSI 후면판을 구성하는 방법을 설명합니다. 분할 후면판 구성에서 하드 드라이브는 두 개
의 별도 드라이브 그룹으로 정렬됩니다.
주의 : 숙련된 서비스 기술자만 시스템 덮개를 분리하고 시스템 내부의 구성요소에 액세스해야
합니다 . 안전 지침 , 컴퓨터 내부 작업 및 정전기 방전 보호에 대한 자세한 내용은 시스템 정보 설
명서를 참조하십시오 .
참고: 구성 요소 제거 및 교체에 대한 세부 지침은 설치 및 문제 해결 설명서 를 참조하십시오.
PowerEdge 2800
시스템에 SCSI 후면판 보조 카드 설치
1 배젤이 있는 경우, 이를 분리하십시오.
2 SCSI 후면판 보드 보조 카드 키트의 포장을 벗기십시오.
3 시스템과 시스템에 연결된 모든 주변장치의 전원을 끄고 전원 콘센트에서 시스템을 분리
하십시오.
4 시스템을 여십시오.
5 드라이브 트레이를 유지보수 위치로 미십시오.
a #2 Phillips 드라이버를 사용하여 드라이브 트레이 분리 핸들을 섀시에 고정하는 나사
를 푸십시오.
b
드라이브 트레이 분리 레버를 시스템 전면을 향해 돌리십시오.
c
전면 패널의 양 쪽을 잡고 드라이브 트레이가 유지보수 위치가 될 때까지 정면을 향해
드라이브 트레이를 미십시오.
6 카드 커넥터로 보조 카드의 가장자리를 잡고 SCSI 후면판 보드를 향하도록 하십시오.
7 카드 커넥터를 SCSI 후면판 보드의 보조 카드 커넥터에 삽입하십시오. 보조 카드의 격리
애자를 SCSI 후면판 보드에 완전히 고정하십시오. 그림 6-1을 참조하십시오.

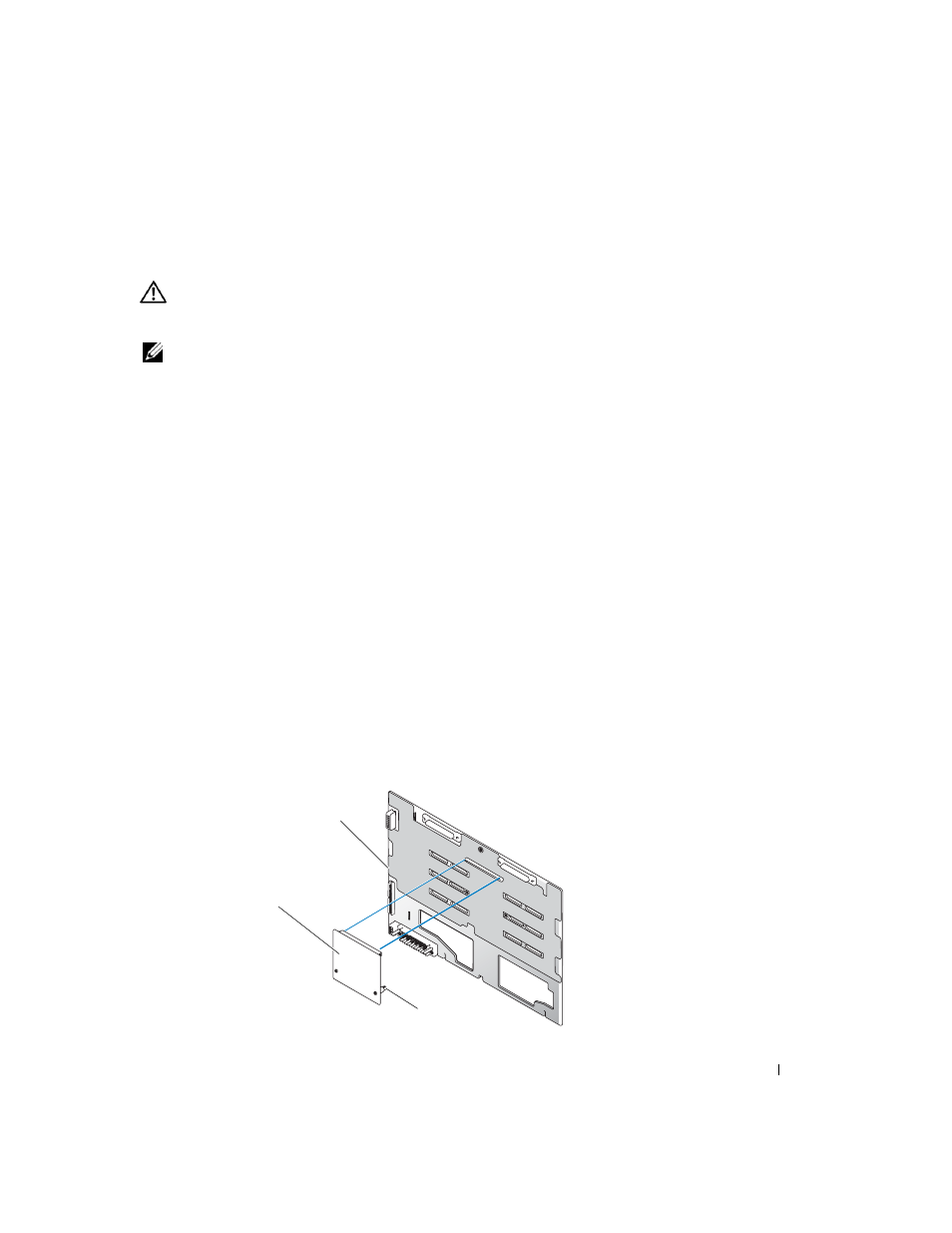

그림 6-1. SCSI 보조 카드 설치
SCSI 보조 카드
SCSI 후면판 보드
격리 애자 (2)
