SCSI 후면판 보조 카드 설치 6-5

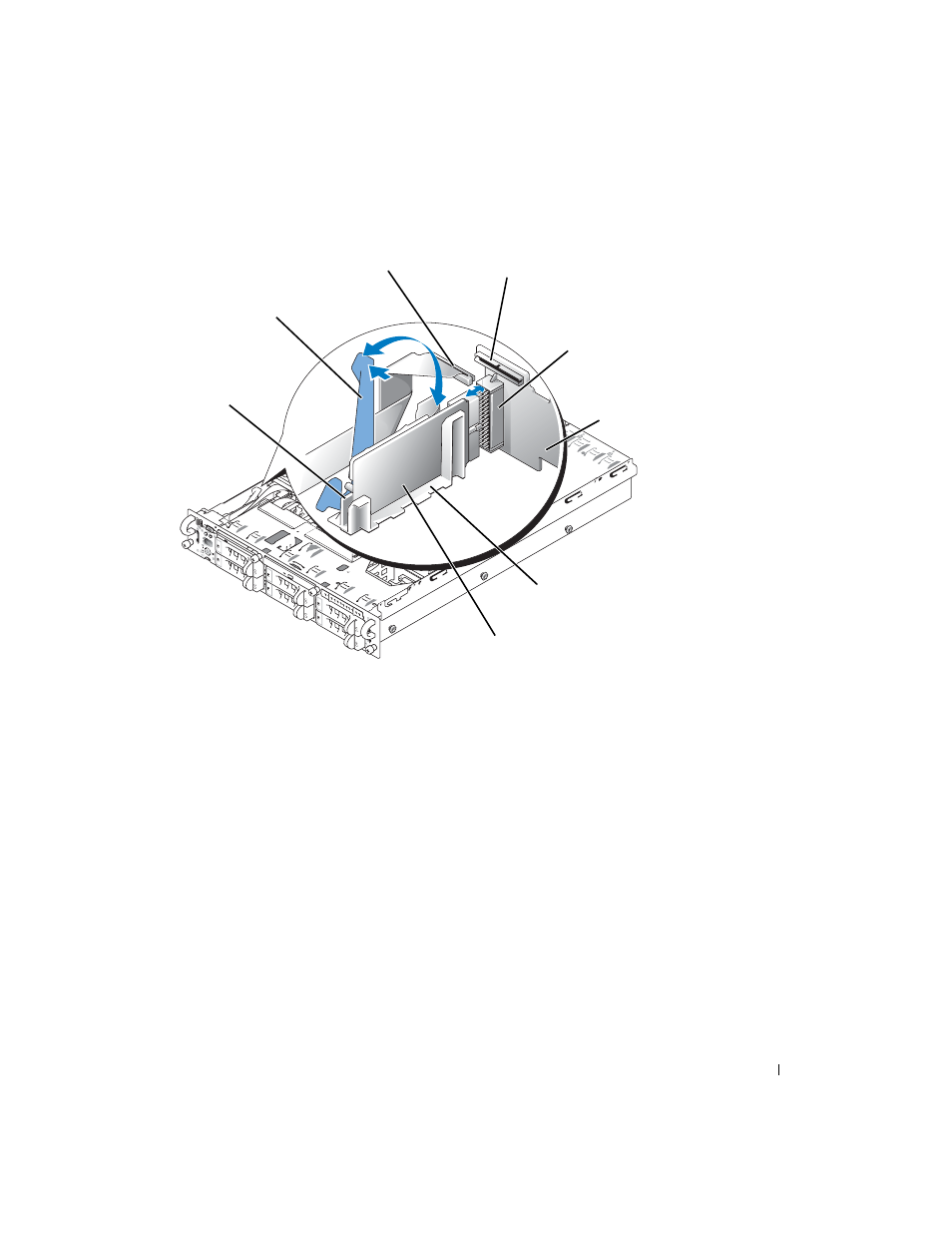

그림 6-2. SCSI 후면판 보조 카드 설치
6 보조 카드는 카드 가이드의 양면에 끼웁니다. 카드 가이드에 보조 카드를 설치하고 이를
후면판 커넥터에 연결하려면:
a
고정 레버가 열림 위치에 있는지 확인하십시오.
b
카드 커넥터로 보조 카드의 가장자리를 잡고 SCSI 후면판을 향하도록 하고 고정판이
고정 레버를 향하도록 하십시오. 그림 6-2을 참조하십시오.
c
카드를 카드 가이드쪽으로 내리십시오.
d
고정 레버를 닫아 보조 카드를 SCSI 후면판 커넥터에 밀어 넣고 카드가 제자리에 고
정되도록 잠그십시오. 그림 6-2을 참조하십시오.
7 드라이브 트레이 조절가능 표시줄을 시스템 전면을 향해 돌리십시오. 그림 6-3을 참조하
십시오.
SCSI 보조 카드
SCSI 후면판
고정 레버
SCSI 보조 카드 가이드
카드의 고정판
제어 패널 케이블
SCSI 보조 카드 후면
판 커넥터
후면판의 제어판 커넥터
