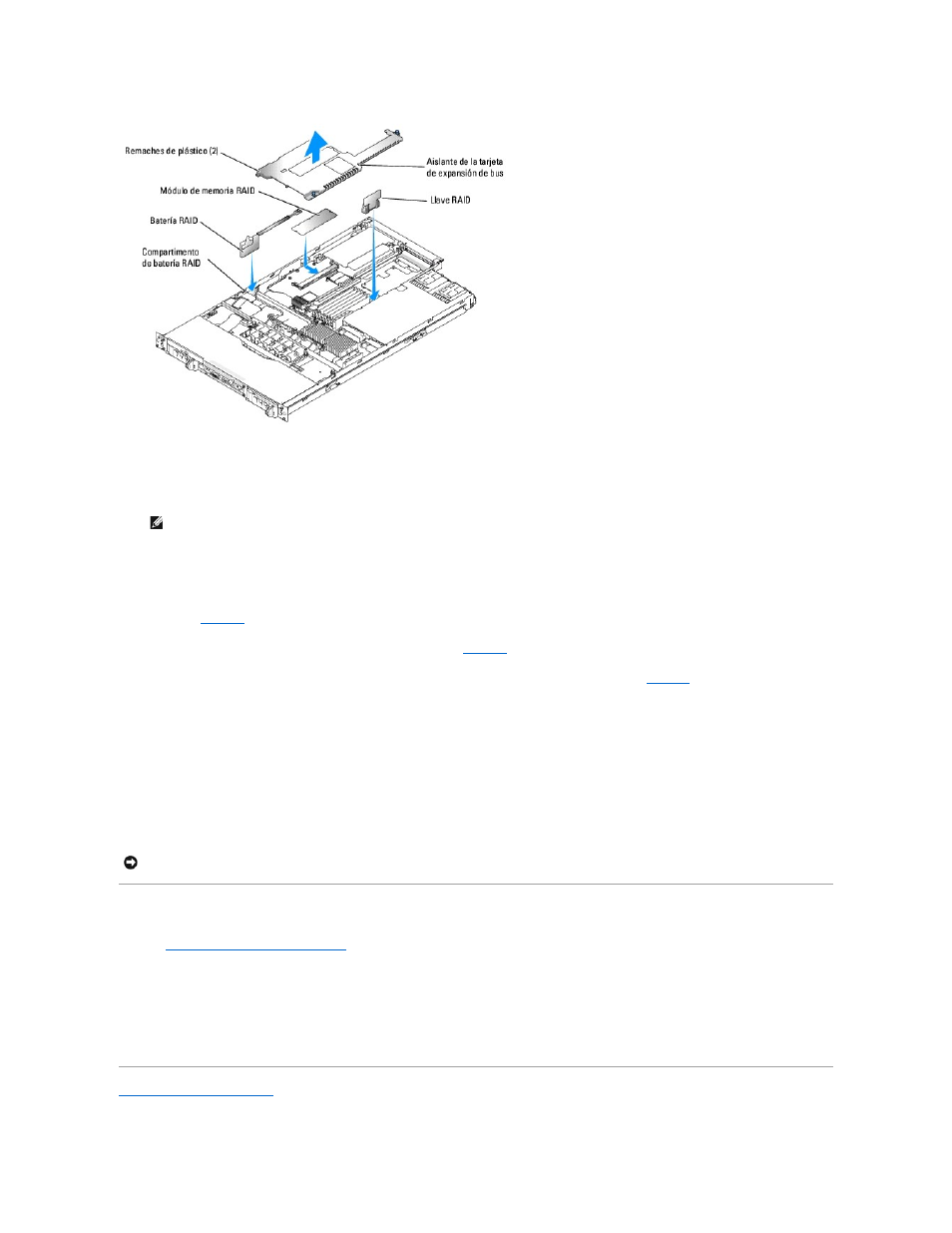

5.
Presione los expulsores del conector del módulo de memoria RAID hacia fuera para permitir la inserción del módulo de memoria en el conector.
6.
Alinee el conector de borde del módulo de memoria con las guías de alineación e inserte el módulo de memoria en el conector.
7.
Presione con los pulgares el módulo de memoria mientras cierra los expulsores con los dedos índice para bloquear el módulo de memoria en el conector.
8.
Inserte la llave de hardware RAID en el conector correspondiente de la placa base y fíjela con los pasadores situados en ambos extremos del conector.
Consulte la
9.
Inserte la batería RAID en el compartimento de la batería. Consulte la
10.
Conecte la batería RAID al conector del cable de la batería RAID de la tarjeta de expansión de bus. Consulte la
.
11.
Vuelva a colocar la cubierta (consulte "Colocación de la cubierta" en la Guía de instalación y solución de problemas
).
12.
Vuelva a conectar el sistema a su toma eléctrica y enciéndalo, incluidos todos los periféricos conectados.
13.
Abra el programa de configuración del sistema y compruebe que la configuración de la controladora SCSI ha cambiado para reflejar la presencia del
hardware RAID (consulte "Uso del programa de configuración del sistema" en la Guía del usuario
).
14.
Instale y configure el software RAID.
Consulte la documentación del software RAID para obtener más información.
Instalación de una tarjeta controladora RAID
Consulte "
Instalación de una tarjeta de expansión
" en "Instalación de los componentes del sistema" para obtener instrucciones sobre cómo instalar la tarjeta.
Consulte la documentación de la controladora RAID para obtener información sobre cómo instalar y configurar el software RAID.
Conexión de la tarjeta
Una vez instalada la tarjeta, conéctela al plano posterior SCSI del sistema utilizando el nuevo cable SCSI proporcionado con la tarjeta. El nuevo cable
reemplaza al cable que conecta la tarjeta de expansión de bus al conector de la parte inferior del plano posterior SCSI.
Regresar a la página de contenido
NOTA:
no sustituya los módulos de memoria registrada (por ejemplo, los utilizados para la memoria del sistema). Utilice el módulo de memoria
incluido en el kit de actualización RAID.
AVISO:
para que la controladora RAID pueda funcionar en modo de escritura diferida, una batería RAID recién instalada debe cargarse durante tres o
cuatro horas de funcionamiento del sistema.
