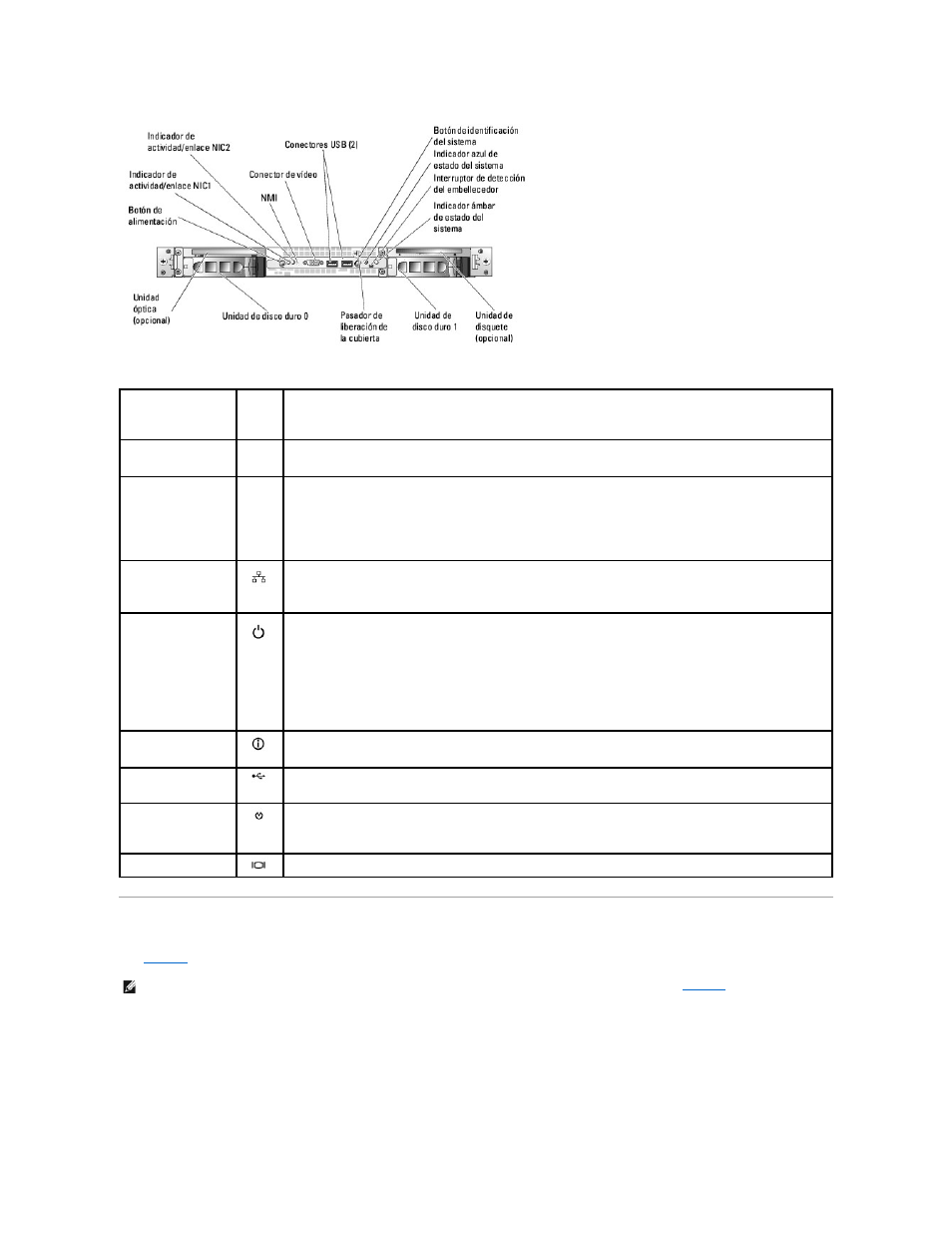

Tabla 2-2. Conectores, botones e indicadores LED del panel frontal
Características e indicadores del panel posterior
En la figura 2 -2 se muestran los controles, los indicadores y los conectores ubicados en el panel posterior del sistema.
Figura 2-2. Características e indicadores del panel posterior
Indicador, botón
o conector
Icono Descripción
Indicador azul de
estado del sistema Este indicador está encendido durante el funcionamiento normal del sistema. Tanto el software de administración del
sistema como los botones de identificación ubicados en la parte frontal y posterior del sistema pueden ocasionar que el
indicador azul de estado del sistema parpadee para identificar un sistema en particular.
Indicador ámbar de
estado del sistema Este indicador parpadea cuando el sistema necesita atención debido a algún problema relacionado con las fuentes de
alimentación, los ventiladores, la temperatura del sistema o las unidades de disco duro.
NOTA: si el sistema está conectado a la corriente alterna y se detecta un error, el indicador ámbar de estado del
sistema parpadeará con independencia de que el sistema se haya encendido o no.
Indicadores de actividad
y enlace de NIC1 y NIC2 Los indicadores de actividad y enlace para las dos NIC integradas parpadean cuando dichas NIC están en uso.
Indicador de encendido,
botón de alimentación El indicador de encendido se ilumina cuando el sistema está encendido. El indicador de alimentación parpadea cuando el
sistema recibe alimentación pero no está encendido.
El botón de alimentación controla la salida de la fuente de alimentación de CC al sistema.
NOTA: si apaga el sistema usando el botón de alimentación y el sistema ejecuta un sistema operativo compatible con
ACPI, el sistema realiza un cierre ordenado antes de apagarse. Si el sistema no ejecuta un sistema operativo
compatible con ACPI, se apaga inmediatamente después de que se haya presionado el botón de alimentación.
Botón de identificación
del sistema Los botones de identificación de los paneles frontal y posterior se pueden usar para localizar un sistema en particular
en un rack. Cuando se presione uno de estos botones, el indicador azul de estado del sistema en las partes frontal y
posterior parpadeará hasta que se vuelva a presionar uno de los botones.
Conectores USB Conectan dispositivos compatibles con USB 2.0 al sistema.
Botón NMI Se usa para solucionar problemas de software y errores de controladores de dispositivo al utilizar determinados
sistemas operativos. Para presionar este botón, puede utilizarse el extremo de un clip sujetapapeles.
Utilice este botón sólo cuando el personal de soporte técnico o la documentación del sistema operativo se lo indiquen.
Conector de vídeo Conecta un monitor al sistema.
NOTA: conecte el cable de alimentación al conector PS1 si el sistema tiene sólo una fuente de alimentación. Consulte la figura 2 -2 .
