1.
Ejecute la prueba de diagnóstico en línea adecuada. Consulte "
Uso de los diagnósticos de Server Administrator
" en "Ejecución de los diagnósticos del
sistema".
2.
Verifique el indicador pertinente del conector de NIC. Consulte "
Códigos del indicador de la NIC
" en "Indicadores, mensajes y códigos".
l
Si el indicador de enlace no se enciende, revise las conexiones de todos los cables.
l
Si el indicador de actividad no se enciende, puede que falten los archivos del controlador de red o que estén dañados.
Desinstale y vuelva a instalar los controladores, si es necesario.
Consulte la documentación de la NIC.
l
Cambie el valor de la negociación automática, si es posible.
l
Utilice otro conector del conmutador o del concentrador.
Si está utilizando una tarjeta NIC en lugar de una NIC integrada, consulte la documentación de la tarjeta NIC.
3.
Asegúrese de que estén instalados los controladores apropiados y que los protocolos estén enlazados. Consulte la documentación de la NIC.
4.
Abra el programa de configuración del sistema y compruebe que las NIC estén activadas. Consulte "Uso del programa de configuración del sistema" en
la Guía del usuario.
5.
Asegúrese de que las NIC, los concentradores y los conmutadores de la red estén configurados con la misma velocidad de transmisión de datos.
Consulte la documentación del equipo de red.
6.
Asegúrese de que los cables de red sean del tipo adecuado y de que no excedan la longitud máxima. Consulte "Requisitos para los cables de red" en la
Guía del usuario
.
Respuesta a un mensaje de alerta del software de administración de sistemas
El software de administración de sistemas supervisa los voltajes y temperaturas críticos del sistema, así como los ventiladores y las unidades de disco duro
del sistema. Los mensajes de alerta aparecen en la ventana del registro de alertas. Para obtener información acerca de la ventana del registro de alertas,
consulte la documentación relativa al software de administración de sistemas.
Interior del sistema

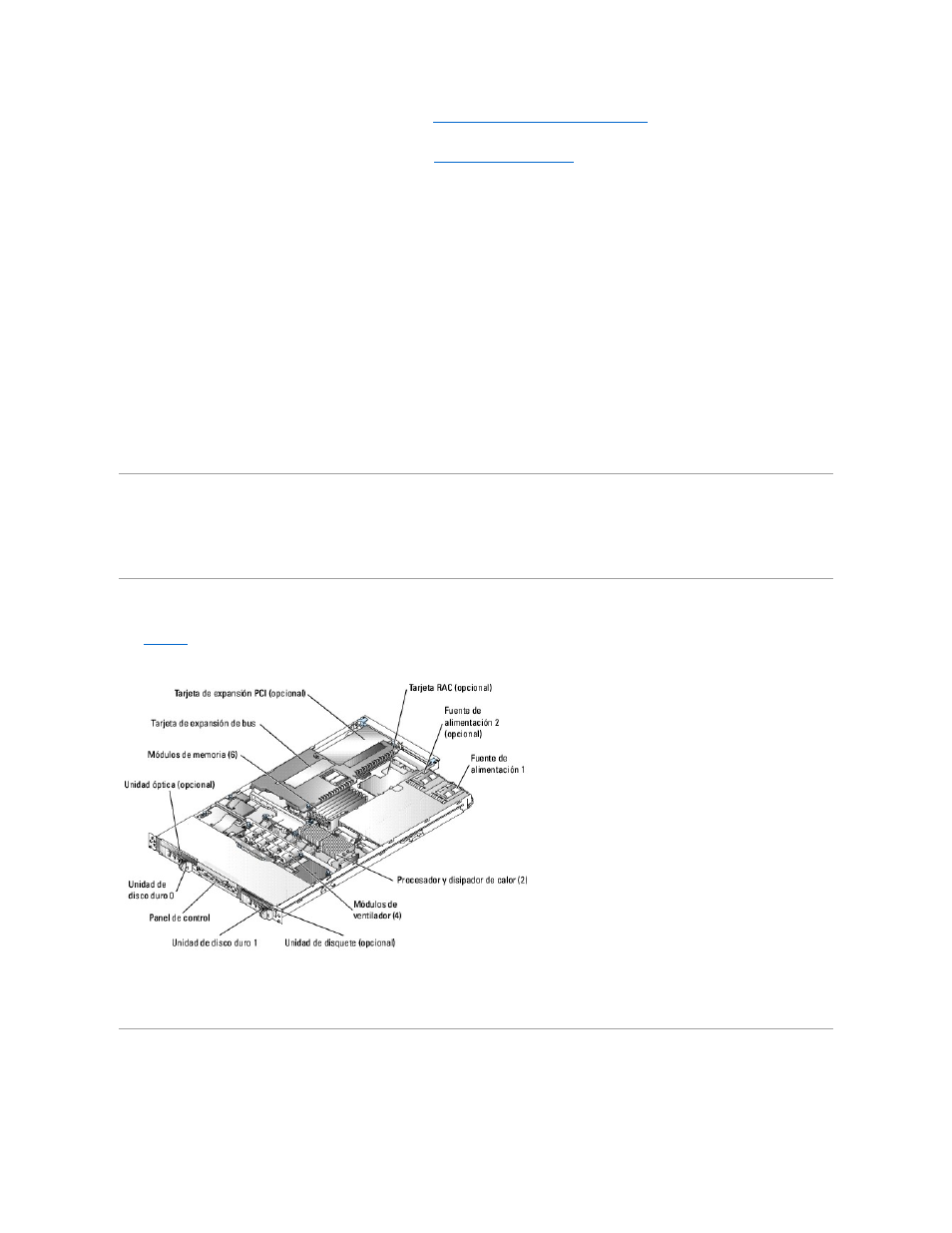

Figura 5-1. Interior del sistema
La placa base contiene los circuitos de control del sistema y otros componentes electrónicos. El procesador y la memoria están instalados directamente en la
placa base. Con una tarjeta de expansión de bus, el sistema puede albergar hasta dos tarjetas de expansión. El plano posterior SCSI admite hasta dos
unidades de disco duro SCSI. Los compartimentos para periféricos proporcionan espacio para un máximo de dos unidades de disco duro así como para una
unidad óptica y una unidad de disquete opcional. La placa base y las unidades reciben alimentación a través de una o dos (opcional) fuentes de alimentación.
Apertura del sistema
El sistema incluye un embellecedor y una cubierta opcionales. Para actualizar o solucionar problemas del sistema, extraiga el embellecedor y la cubierta para
acceder a las unidades y a otros componentes internos del sistema.
