80
Instalación de los componentes del sistema

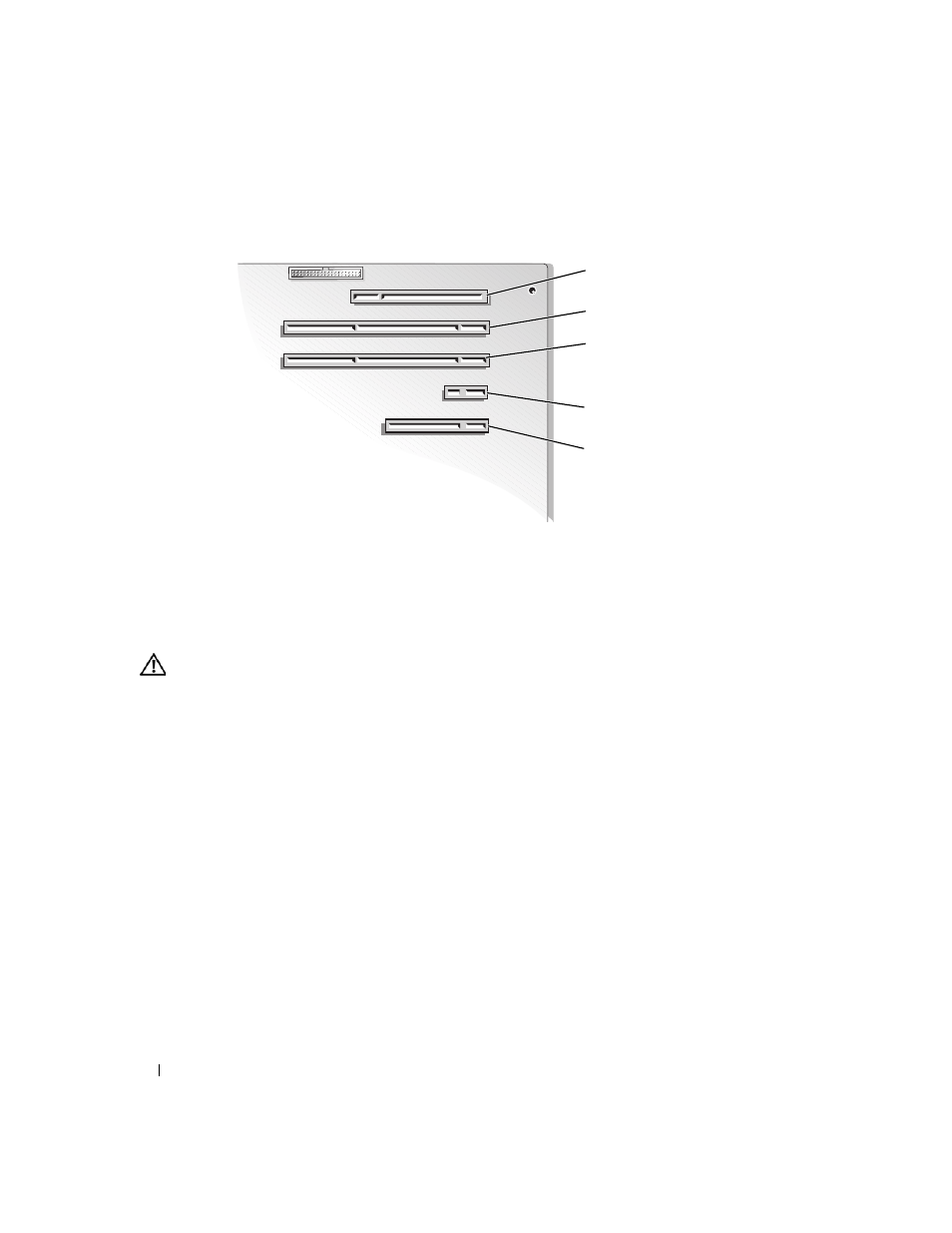

Figura 3-18. Ranuras de expansión
Instalación de una tarjeta de expansión
PRECAUCIÓN:
los técnicos de servicio especializados son las únicas personas autorizadas para retirar las
cubiertas y acceder a los componentes internos del sistema. Antes de realizar cualquier procedimiento, consulte
la Guía de información del producto para obtener información completa sobre las precauciones de seguridad,
la manipulación de las piezas internas del ordenador y la protección contra descargas electrostáticas.
1 Desembale la tarjeta de expansión y prepárela para la instalación.
Para obtener instrucciones al respecto, consulte la documentación incluida con la tarjeta.
2 Apague el sistema, incluidos todos los periféricos conectados, y desconéctelo de la toma eléctrica.
3 Abra el sistema. Consulte “Apertura del sistema” en la página 49.
4 Quite el cubrerranuras de la ranura de expansión.
5 Instale la tarjeta de expansión. Vea la figura 3-19.
a Coloque la tarjeta de expansión de forma que el conector de borde de tarjeta quede alineado
con el conector de tarjeta de expansión de la placa base.
b Inserte firmemente el conector de borde de tarjeta en el conector de tarjeta de expansión hasta
que la tarjeta encaje por completo.
c Coloque el tornillo que fija el soporte de la tarjeta de expansión al panel posterior.
1 SLOT_5: PCI de 32 bits
a 33 MHz (5 V) 2 SLOT_4: PCI-X de 64 bits
a 133 MHz (3,3 V) 3 SLOT_3: PCI-X de 64 bits
a 133 MHz (3,3 V)
4 SLOT_2: PCI Express x1 5 SLOT_1: PCI Express x8
4
2
5
3
1
