Instalación de los componentes del sistema
59
Si va a instalar un dispositivo SCSI (como por ejemplo un dispositivo de copia de seguridad en cinta)
en el segundo compartimiento para unidades, conecte el cable de interfaz al dispositivo SCSI y al canal
A de la tarjeta controladora SCSI. Vea la figura 3-7.
En “Conectores de la placa base” en la página 130 puede ver la ubicación de los conectores de la placa
base.
NOTA:
puede instalarse conjuntamente un dispositivo SCSI conectado a una tarjeta controladora SCSI
opcional y un dispositivo IDE conectado a la placa base, como se muestra en la figura 3-7.

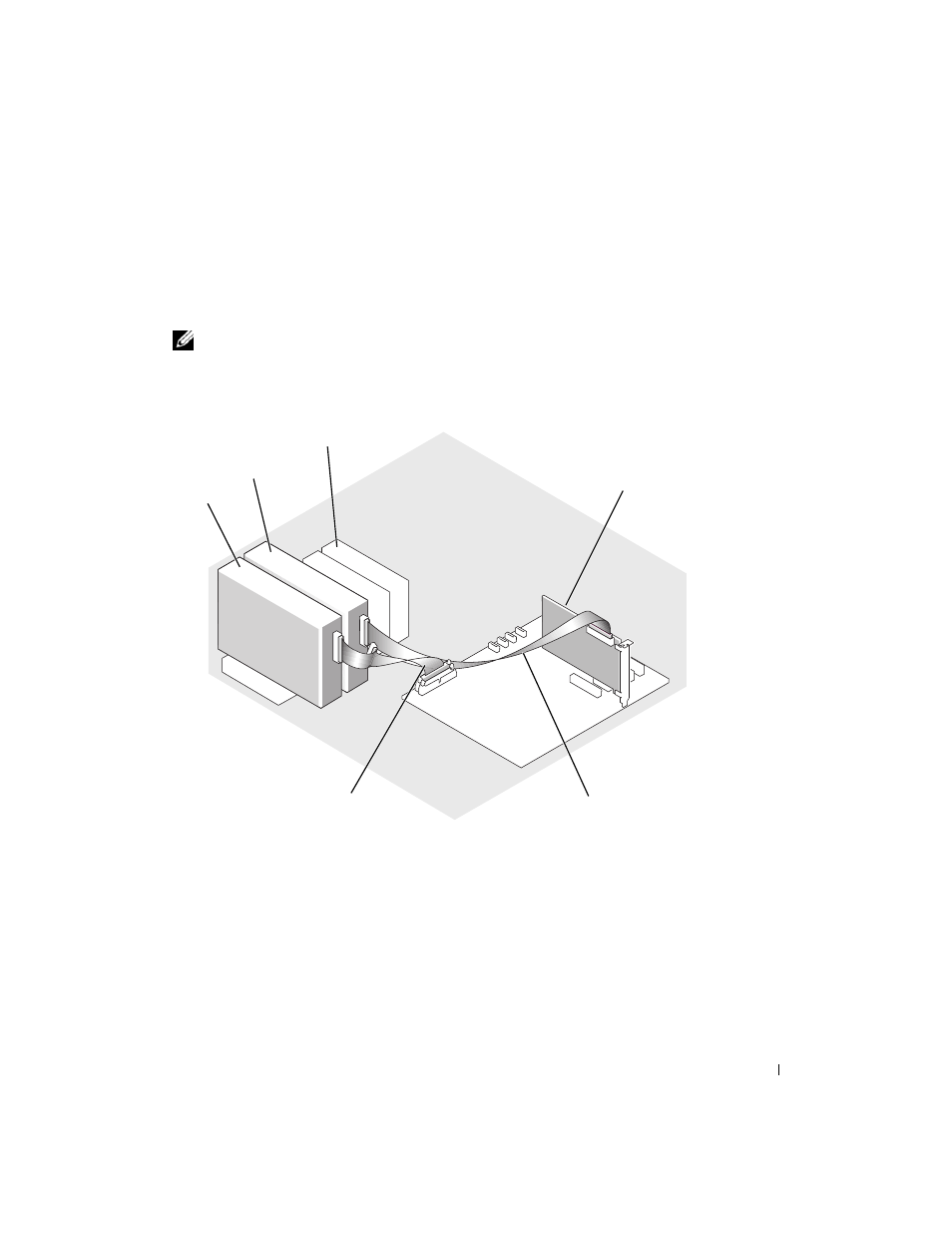

Figura 3-7.
Conexión de una unidad de cinta a una tarjeta controladora SCSI
10 Asegúrese de que todos los cables estén conectados firmemente y colocados de forma que no queden
enganchados en la cubierta del ordenador ni bloqueen el flujo de aire del interior del sistema.
11 Cierre el sistema. Consulte “Cierre del sistema” en la página 53.
12 Coloque el sistema en posición vertical.
13 Vuelva a conectar el sistema a la toma eléctrica y, a continuación, encienda el sistema y los periféricos
conectados a éste.
1
Dispositivo IDE
2
Dispositivo SCSI opcional
3
Unidades de disco duro (hasta cuatro)
4
Tarjeta controladora SCSI
5
Cable SCSI
6
Cable de interfaz IDE
4
6
3
1
2
5
