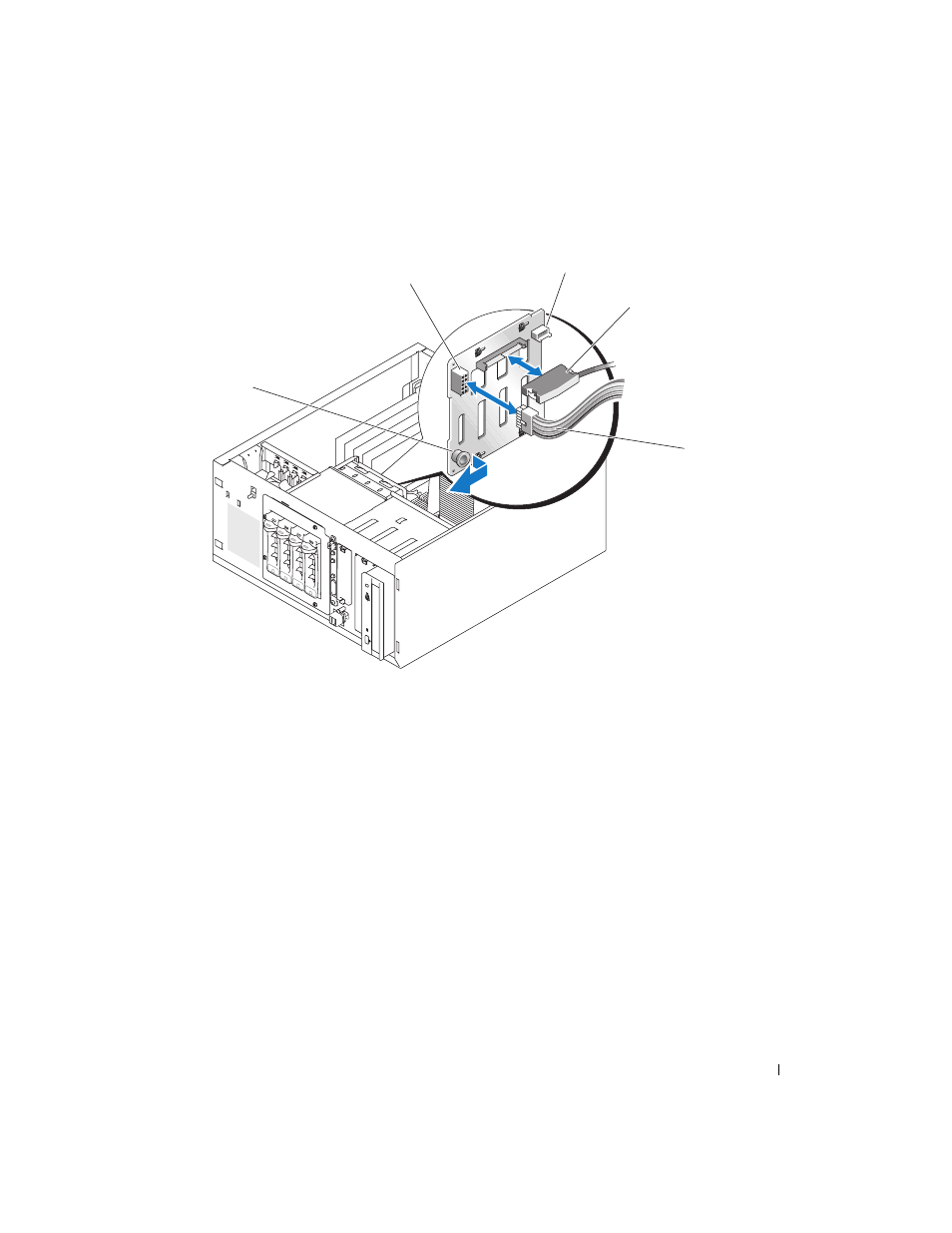

Figura 3-12. Instalación de la tarjeta de plano posterior SAS
5 Conecte el conector del cable de alimentación P3 al conector de alimentación del plano posterior SAS.
Vea la figura 3-12.
6 Conecte la controladora de administración de la placa base (BMC) del cable de interfaz I2C al plano
posterior SAS. Vea la figura 3-12.
7 Conecte el otro extremo del cable I2C de la BMC al conector BP_I2C de la placa base.
Consulte “Conectores de la placa base” en la página 130.
8 Si todavía no ha instalado la tarjeta controladora SAS, instálela ahora.
Consulte “Instalación de una tarjeta de expansión” en la página 80 para obtener instrucciones sobre
cómo instalar la tarjeta.
9 Conecte el cable de datos SAS a la tarjeta controladora SAS y al conector de interfaz SAS del plano
posterior. Vea la figura 3-13 y la figura 3-12.
10 Cierre el sistema. Consulte “Cierre del sistema” en la página 53.
11 Coloque el sistema en posición vertical.
1 Lengüeta de liberación 2 Conector de alimentación 3 Conector I2C
4 Cable de datos 5 Cable de alimentación
