PA203
6 www.baumer.com

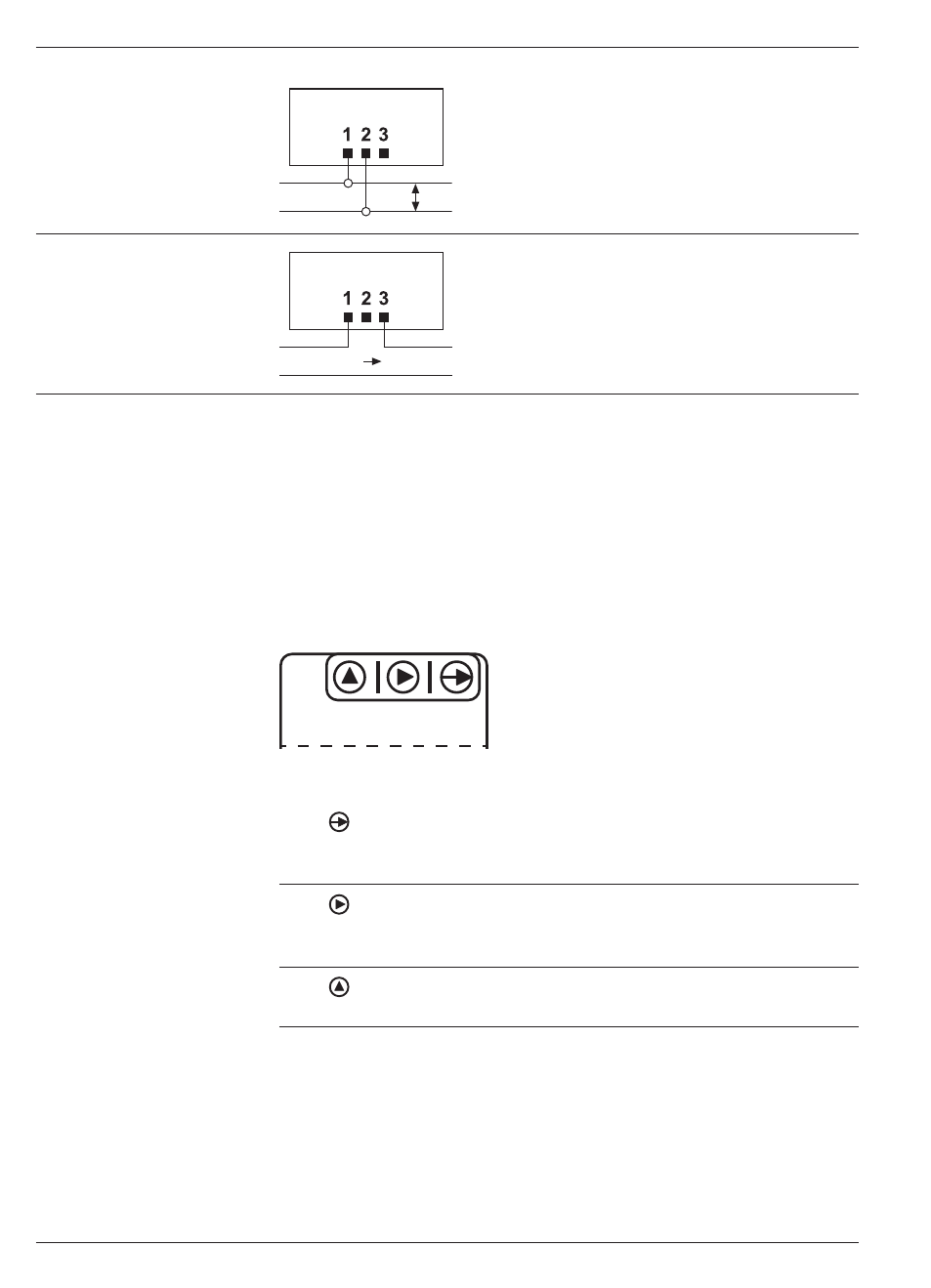

3.4 Anschlussbeispiele
Eingang
Spannung bis 600 V
Prozessanzeige
V
Eingang
Strom bis 5 A
Prozessanzeige
I
4 Bedienerebene - Programmierebene
Bedienerebene
Das Gerät befindet sich nach dem Einschalten der Betriebsspannung
automatisch in der Bedienerebene. Es wird der aktuelle Wert ange-
zeigt.
Programmierebene
Das Gerät wird mittels drei Tasten parametriert. Diese befinden sich
auf der unteren Seite des Frontrahmens.
Tastatur
(Sicht von unten)
Tastenfunktion
Taste
Dient zum Einstieg in die Programmierebene und zur Auswahl der
Programmierzeile.
Taste
Dient zur Funktionsauswahl oder Dekadenauswahl in der Program-
mierzeile. Die jeweils angewählte Dekadenstelle blinkt.
Taste
Dient zum inkrementieren (hochzählen) der angewählte Dekade.
