2 Beschreibung
2.1 Systembeschreibung
Die Prozessanzeige eignet sich zu Darstellung von Strom und Span-
nung in industriellen Einsatzgebieten.
-Spannungseingang AC/DC bis 600 V
-Stromeingang AC/DC bis 5 A
-Anzeigebereich linearisierbar
-LED-Anzeige, 4-stellig und programmierbar
-DIN-Gehäuse 48 x 24 mm
2.2 Anzeigenbereich

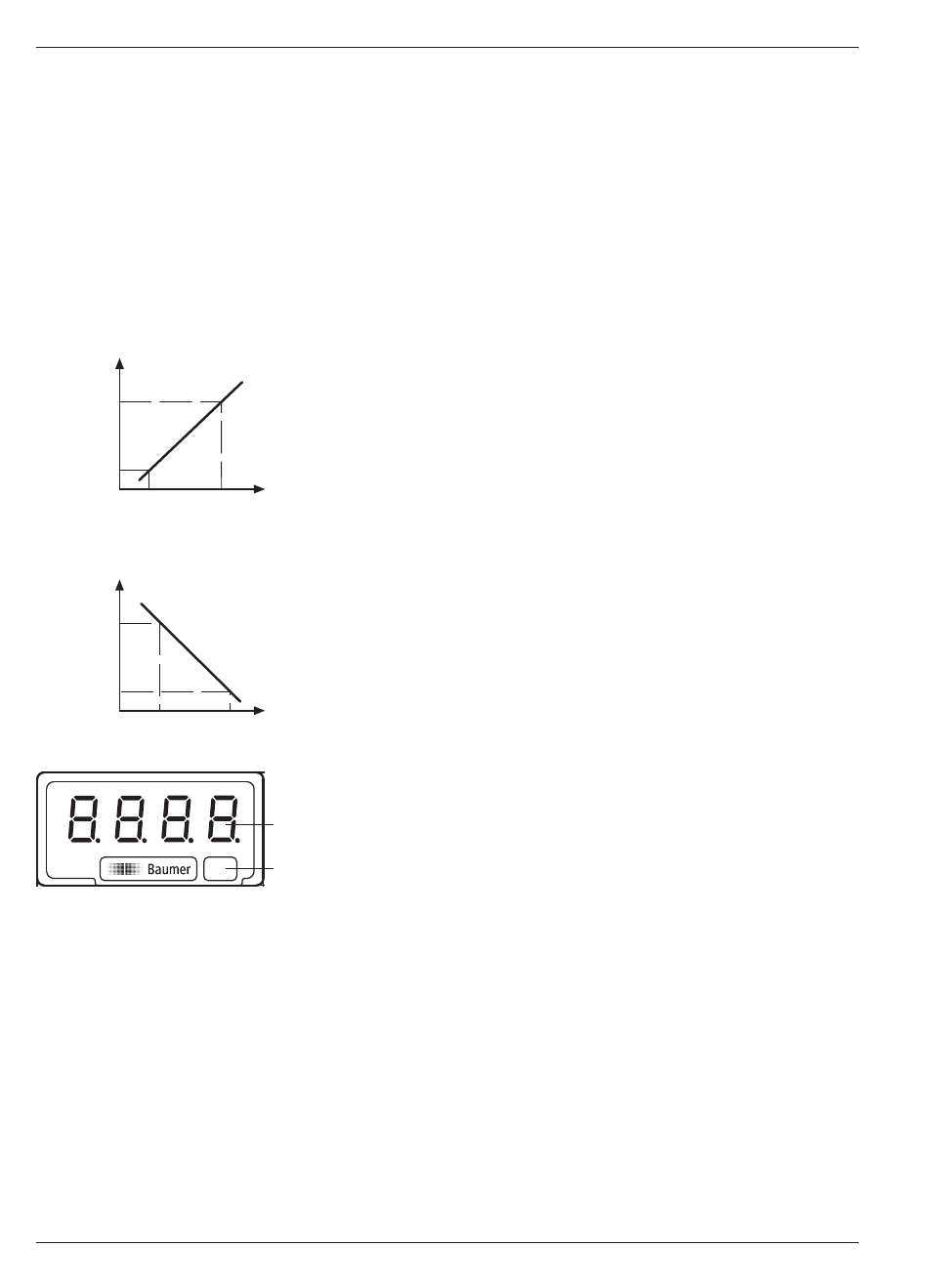

Positive Steigung: Die Anzeige-Skalierung bestimmt die Relation zwischen Eingangs-
signal und Anzeigewert. Bei einem linearen Verhalten müssen zwei
Mess- (inP) bzw. Anzeigewerte (dSP) definiert werden. Um die be-
ste Präzision zu erreichen, sollten diese 2 Punkte an beiden Enden
des Anzeigebereiches gewählt werden.
Anzeige-
wert 2
Anzeige-
wert 1
Messwert 1 Messwert 2
Negative Steigung: Die Koordinaten dieser 2 Punkte können direkt über die Tastatur
eingegeben werden (Tastatur Modus) oder die anstehenden Mess-
werte werden automatisch übernommen und es müssen nur noch
die zugeordnete Anzeigewerte über Tastatur eingegeben werden
(Teach Modus).
Anzeige-
wert 1
Anzeige-
wert 2
Messwert 1 Messwert 2
Anzeige
4-stellige Anzeige
Fläche für Einheitenaufkleber
