Ndetail n scale 2 : 5, Odetail o scale 2 : 5, Edetail e scale 1 : 3 – Amico Light-Duty Monitor Arm User Manual
Page 6: Gf detail f scale 1 : 5, Detail g scale 2 : 5, Pdetail p scale 2 : 5, Mounting to mrs (monitor rail system), Figure 1

6
Amico Accessories Inc.
Mounting to MRS (Monitor Rail System):

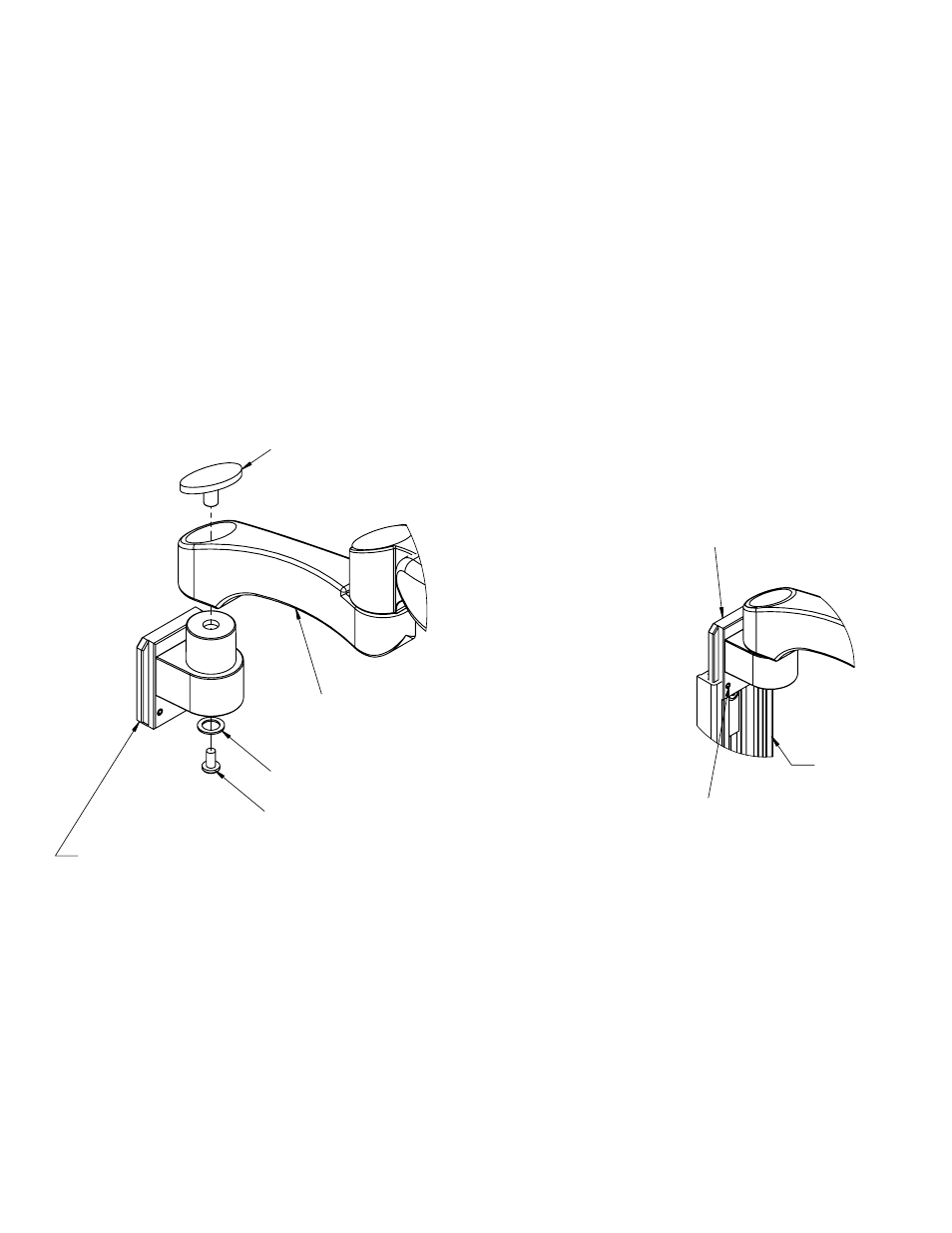

1. Assemble LMA to X-LMA-(MON/MON-B)-ADA by placing LMA onto X-LMA-(MON/MON-B)-ADA and securing with
the screw through washer, X-LMA-(MON/MON-B)-ADA, LMA, and into cap, using #3 Philips head screwdriver (as
shown in the figure on the left below).
2. Slide X-LMA-(MON/MON-B)-ADA into the MRS rail (as shown in the figure on the right below).
3. Once the arm is positioned at the desired height, tighten two of the parts labeled H-SSCP-1420-05 in the
diagram below with a 1/8" (3.2 mm) HEX key.
SECTION 3: Installation on Mounting Platform
N
DETAIL N
SCALE 2 : 5
X-LMA-(MON/MON-B)-ADA
X-LMA-(VRS-/VRS-B)-ADA
SCREW
(PART OF X-LMA-01-01)
WASHER
(PART OF X-LMA-01-01)
CAP
(PART OF X-LMA-01-01)
X-LMA-VRS-ADA/
X-LMA-VRS-B-ADA
O
DETAIL O
SCALE 2 : 5
SCREW
(PART OF X-LMA-01-01)
LMA-__-(_____)-__
WASHER
(PART OF X-LMA-01-01)
CAP
(PART OF X-LMA-01-01)
X-LMA-MON-ADA/
X-LMA-MON-B-ADA
CUSTOMER
FOR USE WITH: LMA-__-(MON/MON-B)-__, LMA-__-(VRS/VRS-B)-__
PROJECT 394
5
4
3 2
1
DESCRIPTION:
PART NO:
SCALE:
DRAWN BY:
CHECKED BY:
SHT.
OF
DRAWING NO:
NTS
5
11
PRIVATE AND CONFIDENTIAL
THIS PRINT IS PROPERTY OF AMICO ACCESSORIES
AND IS LOANED IN CONFIDENCE SUBJECT TO RETURN
UPON REQUEST AND WITH THE UNDERSTANDING THAT
NO COPIES ARE TO BE MADE WITHOUT THE CONSENT
OF AMICO ACCESSORIES
ALL RIGHTS TO DESIGN OR INVENTION ARE RESERVED
DATE:
DATE:
LMA ASSEMBLY
JT
2014-05-26
EC
2014-06-10
85 Fulton Way
Richmond Hill, Ontario
L4B 2N4, Canada
Toll Free: 1.877.264.2697 (T)
Tel: (905) 763.7778
Fax: (905) 763.8587
LMA ASSEMBLY
LMA-__-(_____)-__
20140526-E2900
PROJECTION
www.amico.com
E
DETAIL E
SCALE 1 : 3
X-LMA-MON-ADA/
X-LMA-MON-B-ADA
MRS RAIL
2 X H-SSCP-1420-05
G
F
DETAIL F
SCALE 1 : 5
Figure 3
2 X H-CAP-14-B
2 X H-1420-LNUT-NYL
X-GTA-KNOB/
X-GTA-KNOB-B
DETAIL G
SCALE 2 : 5
Figure 1
HR-CONV-PIN
X-SSM-VERT-ADA
P
DETAIL P
SCALE 2 : 5
Figure 2
2 X HR-CONV-PIN
X-GTA-KNOB/
X-GTA-KNOB-B
2 X H-CAP-14-B
CUSTOMER
FOR USE WITH: LMA-__-(MON/MON-B)-__, LMA-__-(VRS/VRS-B)-__
PROJECT 394
X-LMA-(VRS-/VRS-B)-ADA
X-LMA-(MON/MON-B)-ADA
Slide X-LMA-(MON/MON-B)-ADA into the
1.
MRS rail.
Once the arm is positioned at the desired
2.
height, tighten 2 x H-SSCP-1420-05.
Turn 2 x X-GTA-KNOB/X-GTA-KNOB-B to loosen 2 x HR-
1.
CONV-PIN. Tilt and guide the 2X HR-CONV-PIN into the
opening of the VRS rail (Figure 1).
Ensure the flange on the X-SSM-VERT-ADA is properly
2.
aligned with the rail. Position to desired height before
tightening 2 x X-GTA-KNOB/X-GTA-KNOB-B. (Figure 2)
Lock the 2 x X-GTA-KNOB/X-GTA-KNOB-B with 2 x H-1420-
3.
LNUT-NYL and 2 x H-CAP-14-B. (Figure 3)
5
4
3 2
1
DESCRIPTION:
PART NO:
SCALE:
DRAWN BY:
CHECKED BY:
SHT.
OF
DRAWING NO:
NTS
6
10
PRIVATE AND CONFIDENTIAL
THIS PRINT IS PROPERTY OF AMICO ACCESSORIES
AND IS LOANED IN CONFIDENCE SUBJECT TO RETURN
UPON REQUEST AND WITH THE UNDERSTANDING THAT
NO COPIES ARE TO BE MADE WITHOUT THE CONSENT
OF AMICO ACCESSORIES
ALL RIGHTS TO DESIGN OR INVENTION ARE RESERVED
DATE:
DATE:
LMA ASSEMBLY
JT
2014-05-26
EC
2014-06-10
85 Fulton Way
Richmond Hill, Ontario
L4B 2N4, Canada
Toll Free: 1.877.264.2697 (T)
Tel: (905) 763.7778
Fax: (905) 763.8587
LMA ASSEMBLY
LMA-__-(_____)-__
20140526-E2900
PROJECTION
www.amico.com
Figure 1
