F-1
1.0 VUE D’ENSEMBLE
Le Phaser-Strobe pbx est un appareil extrêmement sophistiqué et équipé
de nombreuses fonctions, mais son utilisation reste simple. Sélectionnez
uniquement les fonctions dont vous avez besoin.
1.1 Tableau d’affichage / Définition des boutons
Le tableau d’affichage se
présente sous la forme d’un
affichage à cristaux liquides
éclairé par l’arrière avec six
numéros en haut et cinq
numéros alphanumériques en
bas qui indiquent les modes,
les vitesses de flash, etc., (voir
Figure 1).
On compte parmi les
i n f o r m a t i o n s
complémentaires affichées :
P H A S E Indique que le
mode Temps de propagation de phase est activé
TIME Indique que le mode Temporisation est activé
AUTO Indique que le mode Déphaseur automatique (RPM virtuel)
est activé
ALT. Indique que la fonction secondaire de chaque bouton (partie
du bas) et manette sera utilisée.
TACH Le mode Tachymètre est activé (le stroboscope ne flashera
pas)
LOCK Non utilisé

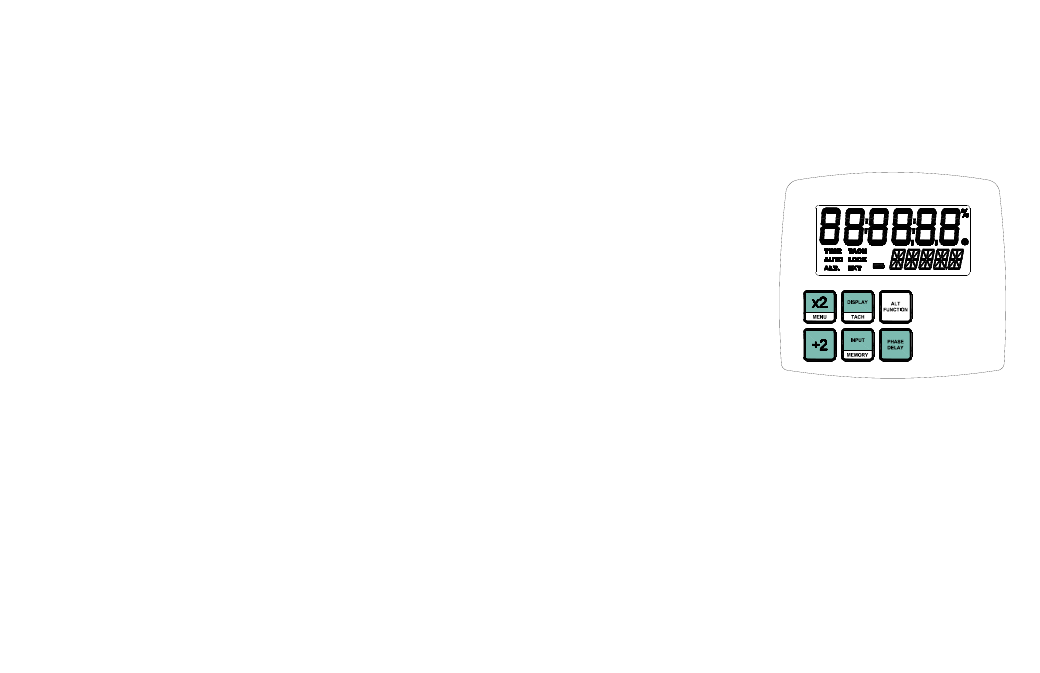

Figure 1 Tableau d’affichage
Signal de sortie Impulsion positive/négative de 40 µsec (à choisir
dans le menu), 3,3 V d.c. généralement
Alimentation interne batteries internes rechargeables de 6 V d.c.,
chargeur c.a. externe (100 à 240 volts, 50/60 Hz)
Rendement lumineux Moyenne: 13 watts en général jusqu’à plus
4 000 FPM
Instantané (par flash): 230 M Joules en général jusqu’à
4 000 FPM
Durée du flash 10-25 microsecondes (réglage automatique de la vitesse
du flash)
Durée de vie du tube du flash (lampe) 100 millions de flashs
Durée de fonctionnement 2 heures en général à 1800 FPM et plus d’une
heure à 1 600 FPM avec batterie chargée
Durée de charge 4 à 5 heures en général avec le PSC-pbxU
Poids
0,8505 kg, batteries comprises
Cet appareil a été conçu pour une utilisation sécurisée en intérieur si les
conditions suivantes sont respectées (définies par l’IEC61010-1).
Température de fonctionnement de 0 à 40 °C
REMARQUE: la fonction de sécurité thermique déclenche le Mode
TACH (arrêt du flash) en cas de surchauffe interne.
Humidité Taux d’humidité relative maximum de 80 % pour des
températures de 31 °C maximum pouvant descendre jusqu’à
un taux d’humidité relative de 50 % à une température de 40 °C.
F-24
