9.0 SPECIFICATIONS
Internal Mode:
Flash Range
30 - 50,000 FPM (Flashes Per Minute)
Flash Rate Accuracy 0.004% of setting or ± last digit
Flash Rate Resolution 0.01 to 1 FPM (menu selectable), 0.1 FPM
max resolution above 9,999.99 FPM
Display Update Rate Instantaneous
External Modes:
Flash Range and Display
same as internal mode - External flash rates
to 0 are acceptable
Tachometer Measurements 5 to 250,000 RPM
Accuracy: ±0.001% of reading or ± last digit
Display Update Rate 0.5 second typical
Trigger to Flash Delay < 5 µsec
Phase Delay Phase: 0.1 to 359.9 degrees, Time: 0.01
to 1000 milliseconds, Auto: 0 to 200
VRPM
External Input TTL Compatible (24V pk max), 500
nanosec min pulse width,
Positive or Negative edge triggered (menu
selectable)
Time Base Ultra Stable Crystal Oscillator
Display LCD display with 6 numeric 0.506 inch
[12.85 mm] high digits and
5 alphanumeric 0.282 inch [7.17 mm] high
digits
Indicators Battery level, On Target, TIME, AUTO, ALT,
TACH, LOCK, and EXT icons
Knob Adjustment Digital Rotary switch with 36 detents per
revolution; velocity sensitive
S-1
1.0 VISTA GENERAL
El Phaser-Strobe pbx es un instrument muy sofisticado con muchas
caracteristicas, mas se queda sencillo de operar. Escoja solo las caracteristicas
que usted necsita.
1.1 Entrepaño del Despliegue / la Definicion de
Botones
El Entrepaño del despliegue
consiste en una pantalla de
cristal liquid alumbrada de
fondo con seis digitos
numericos en la cima y cinco
digitos alfanumericos en el
buttom, que indica los modos,
destellan las tasas, etc. (Vea la
figura 1).
La informacion adicional
demostrada incluye:
P H A S E
LA FASE -
Indica Fase el Modo de la Demora es activo
TIME EL TIEMPO - Indica Tiempo el Modo de la Demora es
active
AUTO EL AUTO - Indica el Auto Fase que Cambia el Modo
(RPM virtual) es active
ALT. Indica la function alterna de cada boton (la seccion mas
baja) la perilla sera utilizada
TACH El Modo del Tacometro de TACH active (luz
estroboscopica no destellara)

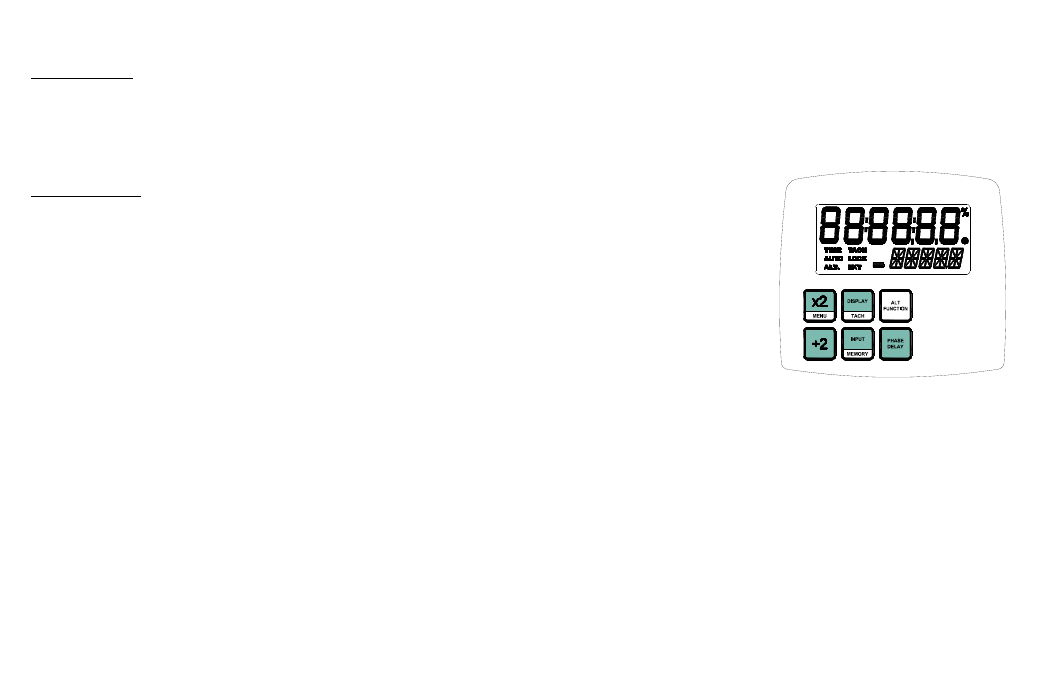

Figura 1 Entrepaño del
Despliegue
