18
NL
Bediening vanuit de vrije hand / Bediening bij montage op een werkbank
van de freesrotatie in (rechtsom, zoals aangegeven
door de pijlen op de basisplaat van de boven frees).
• Gebruik de boven frees nooit ondersteboven, tenzij hij
stevig vastgezet is in een goed beschermde freestafel
(bijv. van Triton).
OPTIONELE LEIBUSSEN SET
• Een optionele leibussen set is verkrijgbaar bij uw Triton
handelaar
VERLENGDE BASISPLAAT EN GELEIDER
• De verlengde basisplaat (16) die met de Triton boven
frees wordt meegeleverd, biedt meer stabiliteit
wanneer u met geleide lagers freest.
• Plaats één hand op het lange einde van de basis en
houd deze op uw werk en met uw andere hand pakt u
de boven frees hendel, die het verste weg is, vast.

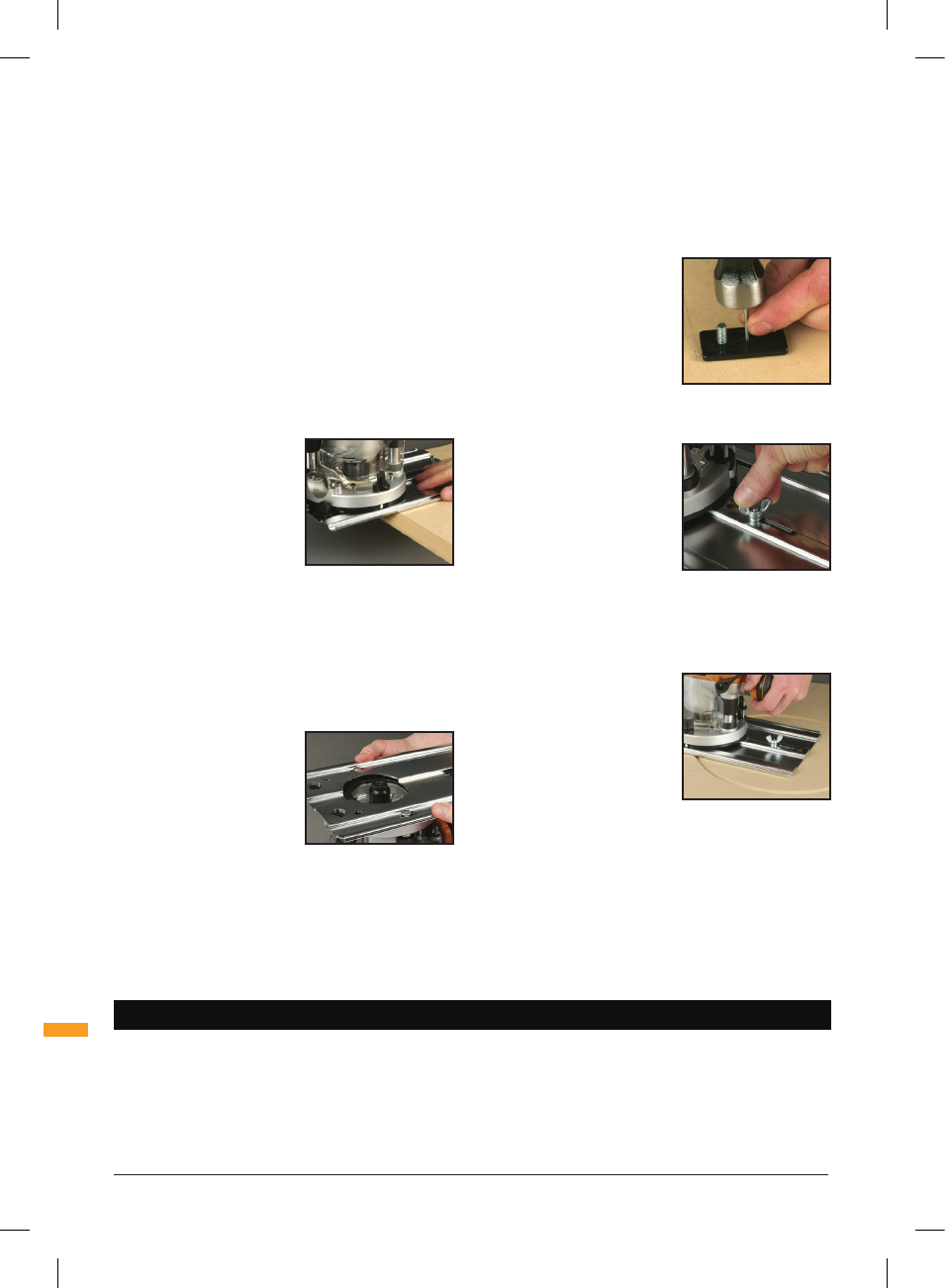

Het monteren van de verlengde basisplaat
1. Draai de basisplaat
montageknoppen (13) ver
genoeg los zodat de bouten
uit de gaten in de basisplaat
komen
2. Draai de bovenfrees
ondersteboven
3. Duw de knoppen één voor één omhoog wanneer u de
basisplaat op de voet van de bovenfrees schuift, en
stop de bouten in de montage gaten van de basisplaat
4. Schuif de basisplaat totdat de bouten tegen de
uiteinden van de gleuven vallen. Draai de knoppen
stevig vast
Het monteren van de geleider
1. Draai de geleider knoppen los
2. Schuif de geleider (14) op
de rails op elke zijde van de
basisplaat
3. Vergrendel in positie door de
knoppen vast te draaien
OPMERKINGEN
• Bij het frezen van gleuven, een redelijke afstand van
de rand af, plaats u de geleider aan de lange zijde van
de basis
• Bij randfrezen met een frees bit zonder lager, plaats u
de geleider aan de korte zijde van de basis
• Bij het gebruiken van een frees bit met een grote
diameter is het mogelijk nodig houten blokjes, via de
schroefgaten, op de geleider te monteren zodat het
frees bit niet in contact komt met de geleider
CIRKELS FREZEN
1. Monteer de verlengde basisplaat (zonder geleider) aan
de boven frees.
2. Verwijder de spil (19) van
de basisplaat en bevestig
deze op het midden van uw
werk met een kleine spijker
of schroef door één van de
gaten in de spilhouder. Laat
de spil bout op zijn plaats
zitten.
3. Laat de boven frees en de basisplaat over de spilhouder
zakken en draai de sluitring en vleugelmoer weer vast.
4. Zet de aan-/uitschakelaar op
"uit", draai de boven frees
langs het beoogde pad om de
cirkel te controleren en voer
de benodigde aanpassingen
uit.
5. Frees de cirkel in
verscheidene gangen uit,
waarbij u de freesdiepte bij elke gang ongeveer 2 mm
-verlaagt. Probeer niet om diep te frezen in één gang.
6. Doorfrezen: Als u helemaal door het materiaal heen
freest, maak dan een plank die u later kunt weggooien
aan de onderkant van uw
werkstuk vast. Frees de
cirkel ruim uit, en wanneer
vervolgens de freessnede
helemaal door het werk
is gegaan, verkleint u de
diameter en werkt u terug
naar de gewenste maat, met
lichte gangen op de volledige diepte.
BEDIENING BIJ MONTAGE OP EEN WERKBANK
• Het monteren en gebruiken van deze boven frees op een
freestafel dient te gebeuren in overeenstemming met de
handleiding die u bij uw freestafel hebt gekregen.
• Hoewel dit product ontworpen is voor een efficiënte
en correcte werking op de meeste freestafels, is het
vooral geschikt voor de Triton freestafel.
• Aanpassingen aan de boven frees kunnen zeer eenvoudig
worden gemaakt met behulp van de unieke kenmerken
die eerder in de handleiding beschreven zijn. Raadpleeg:
"Monteren en wijzigen frezen" en "Instelling freesdiepte".
• De draaihendel (18) wordt met de koppelring (10) verbonden
voor een snelle en gemakkelijke hoogte verstelling wanneer
de bovenfrees op een werkbank/freestafel gemonteerd is
