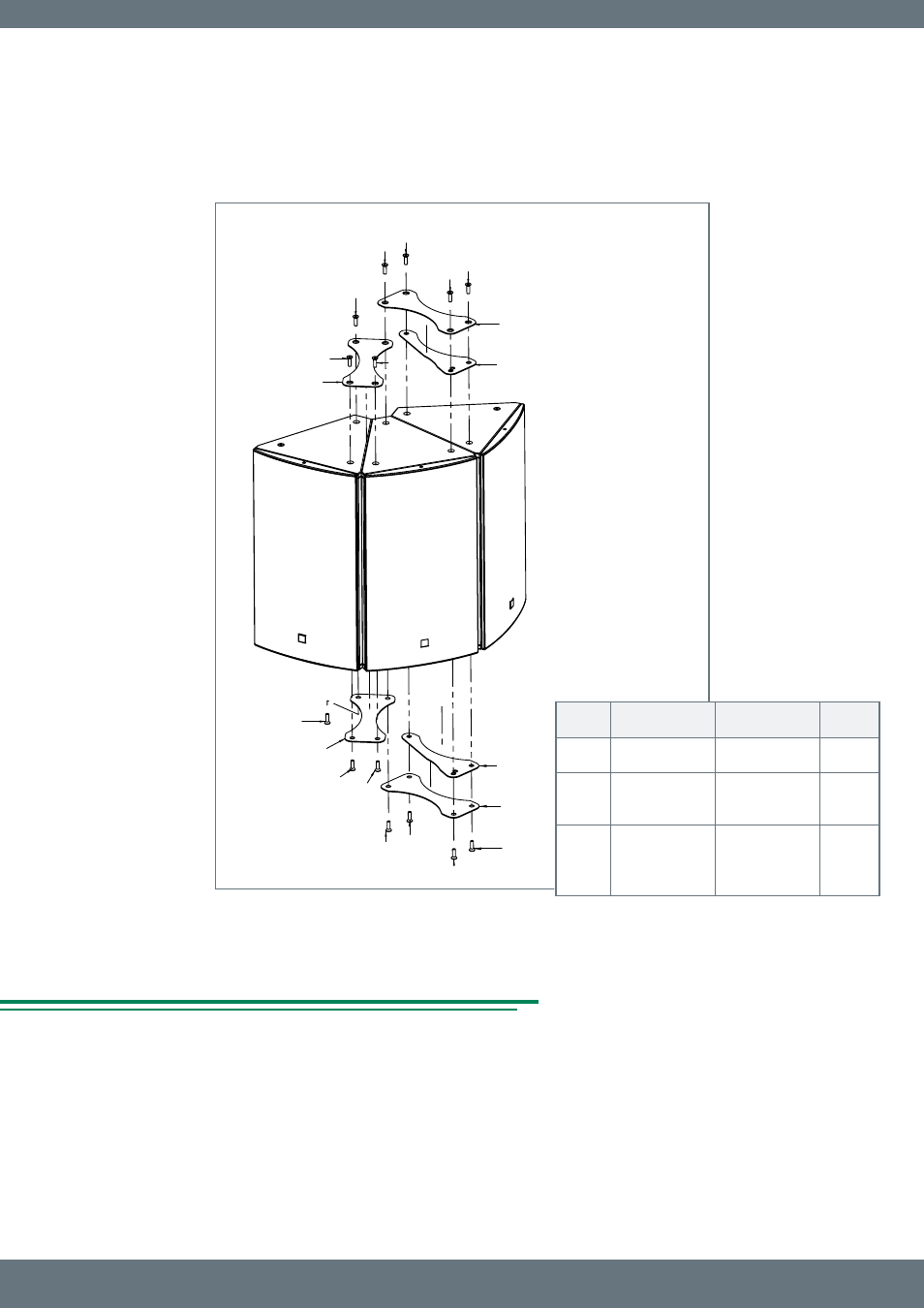

4.4 Clustern von drei VORTIS Lautsprechersystemen mit 0° Cluster-Platte /
Clustering Three VORTIS Enclosures with the 0° Cluster Plate
2
3
3
3
3 3
3 3
2
1
1
1
1
3
3 3
3 3
3
3
Pos.Nr. Beschreibung description quantity
1 Clusterplatte 0° cluster plate 0° 4
2 Cluster-Zusatz-
platte 0° extension plate for
cluster panels 0° 2
3 Inbussenk-
schraube
M10x35 hexagon socket
countersunk head
screw, M10x35 14
0° Clusterplatte
0° Cluster Plate
