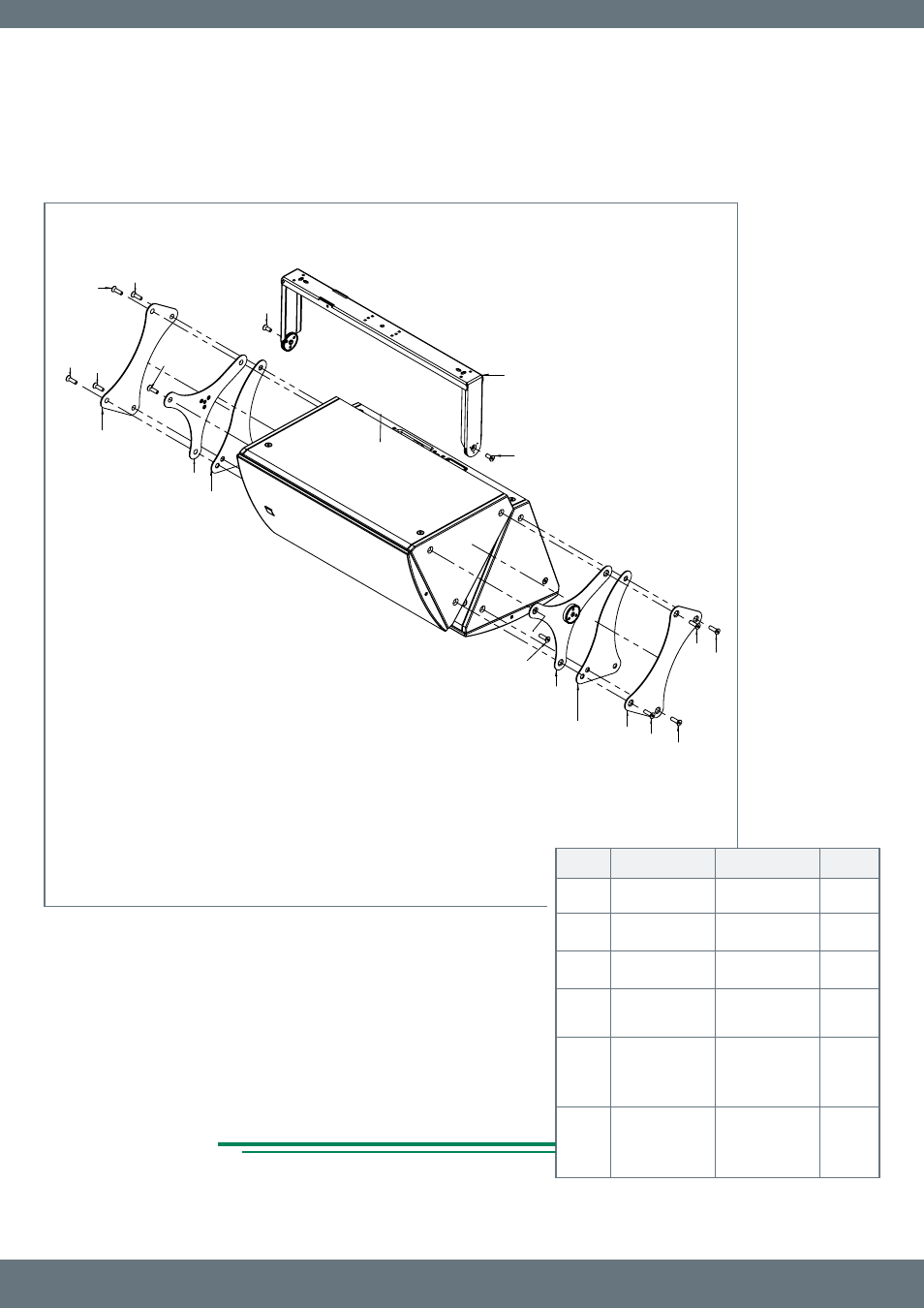

4.3 Clustern zweier VORTIS Lautsprechersysteme mit Cluster-Platte und U-Bügel /
Clustering Two VORTIS Enclosures with the Cluster Plate and U-bracket
5
5 5 5
6
6
1
5
2
4
5
5
3
5
5
5
24
3
Pos.Nr. Beschreibung description quantity
1 U-Bügel U-bracket 1
2 Montageplatte mounting plate 2
3 Clusterplatte cluster plate 2
4 Zusatzplatte extension plate for
cluster panels 2
5 Inbussenk-
schraube
M10x35 hexagon socket
countersunk head
screw, M10x35 10
6 Inbussenk-
schraube M10x25 hexagon socket
countersunk head
screw, M10x25 2
Achtung:
Das Clustern und Untereinanderhängen von mehr als zwei Lautsprechern unter Verwendung des
U-Bügel ist untersagt. Es erlischt die Betriebserlaubnis des Herstellers!
Caution:
The U-bracket can hold no more than two clustered speakers. Attaching more than two speakers
to the U-bracket voids the manufacturer’s operating permit.
Clusterplatte & U-Bügel
Cluster Plate & U-bracket
