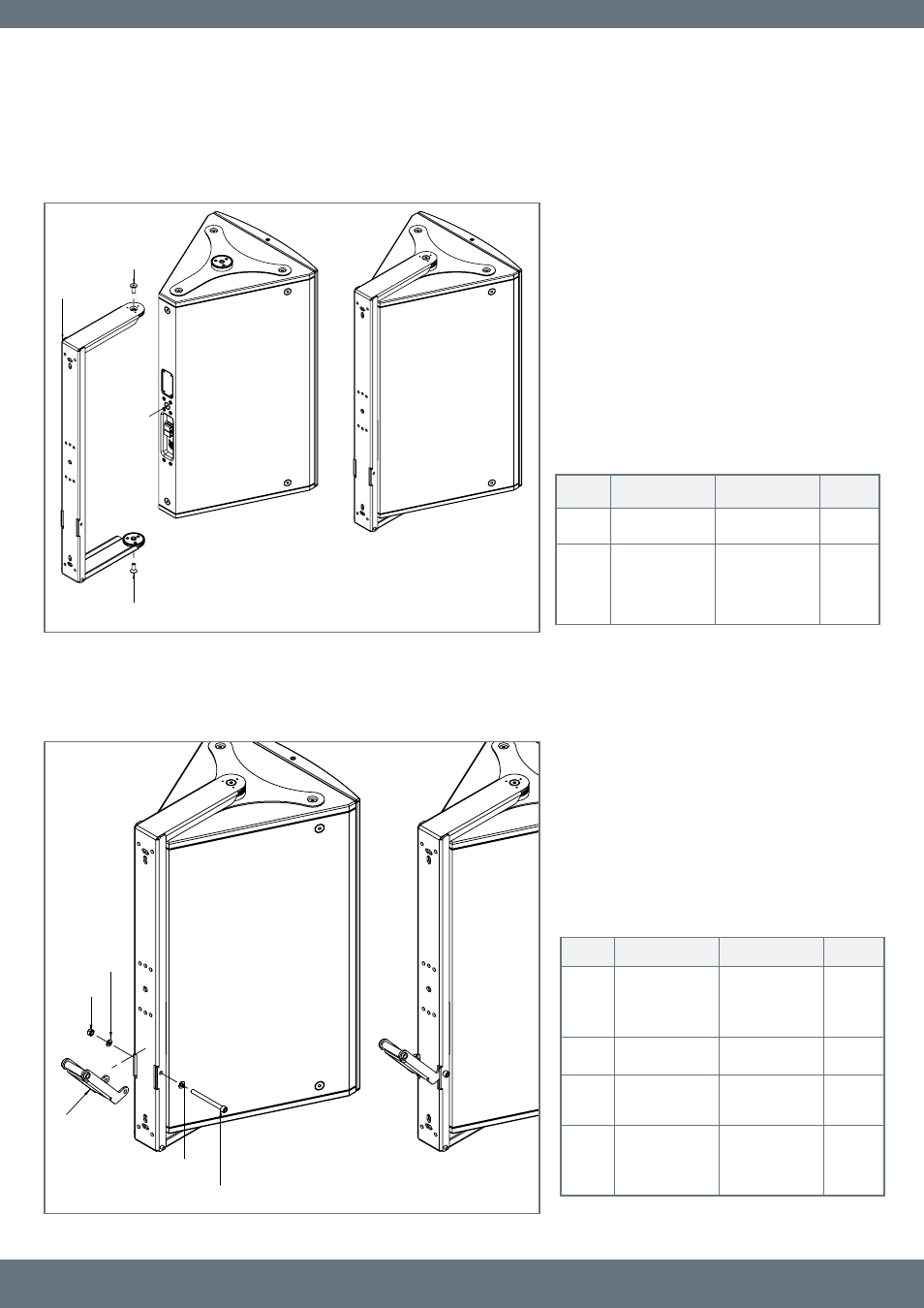

3.2 Verbinden des U-Bügel mit VORTIS Lautsprechern /
Attaching U-brackets to VORTIS Enclosures
3.3 Anbringen des Winkeljustierers / Attaching the Angular Alignment
Hinweis: Bevor Sie den U-Bügel mit der Lautsprecherbox
verbinden müssen Sie die Montageplatten anbringen (siehe 3.1).
Note: You must attach the mounting plates before you can
connect the U-bracket to the cabinet (see 3.1).
2
2
1
Pos.Nr. Beschreibung description quantity
1 U-Bügel U-bracket 1
2 Inbussenk-
schraube M10x25 hexagon socket
countersunk head
screw, M10x25 2
2
3
3
4
1
Pos.Nr. Beschreibung description quantity
1 Inbusschraube
DIN912 Zylin-
derkopf M8x90 Hexagon socket
head cap screw
DIN912 M8x90 1
2 Winkeljustierer angular alignment 1
3 Unterleg-Scheibe
8,4 sw washer, form A,
D=8.4mm, black 2
4 Stopmutter M8 self locking
hexagon nut with
plastic insert, M8 1
