Déposer l’aspirateur à plat et le retourner
pour exposer la base du suceur. La base doit
être déposée à plat, face vers le haut. Pour
retirer le dispositif de protection du suceur,
utiliser un tournevis Phillips afin de retirer les
cinq (5) vis.
Extienda la aspiradora en forma plana y déle
la vuelta para exponer la base de la boquilla.
La base debería estar extendida plana y
mirando hacia arriba. Para retirar la protec-
ción de la boquilla, utilice un destornillador
Phillips para quitar los cinco (5) tornillos.
Soulevez et enlevez le
rouleau-brosse. Jetez la
courroie usagée.
Levante y retire el cepillo
giratorio. Deseche la
banda usada.
Soulevez le dispositif de
protection du suceur.
Levante la protección de
la boquilla.
F F F
S
S
S
BELT OR BRUSHROLL: REMOVAL & REPLACEMENT CONT:
COURROIE ET ROULEAU-BROSSE : RETRAIT ET RÉINSTALLATION: SUITE
BANDA Y CEPILLO RETIRO Y REEMPLAZO : CONT.
Reattach nozzle guard.
Remettez en place le
dispositif de protection
du suceur.
Vuelva a colocar la pro-
tección de la boquilla.
Replace all five (5) screws to
secure nozzle guard.
Replacer les cinq (5) vis pour
fixer le dispositif de protection
du suceur.
Vuelva a colocar los cinco (5) tor-
nillos para asegurar la protección
de la boquilla.
7. 8.
With new belt in place, pull and slide brushroll
into nozzle making sure that the brushroll end
caps are in the correct orientation (6a inset).
Rotate brushroll manually to make sure belt is
properly aligned.
Une fois la nouvelle courroie installée, tirez et
glissez le rouleau-brosse dans le suceur en
veillant à ce que les extrémités du rouleau-
brosse soient orientées correctement (Schéma
6a). Faites pivoter le rouleau-brosse à la main
pour vous assurer que la courroie est alignée
correctement.
Una vez que la banda nueva está puesta en su lugar,
tire del cepillo giratorio y deslícelo dentro de la boquil-
la asegurándose que las tapas finales estén en la
orientación correcta (inserción 6a). Gire el cepillo giratorio de
forma manual para asegurarse que la banda esté alineada
apropiadamente.
6.
6a.
END CAP/CAPUCHON
TAPA DEL EXTREMO
Slide belt onto
motorshaft.
Glissez la courroie sur
l’arbre de moteur.
Deslice la banda en el
eje del motor.
Place new belt in area
of brushroll without
bristles.
Placez la nouvelle
courroie dans la partie
du rouleau-brosse
n’ayant pas de crins.
Coloque la banda
nueva en el área sin
cerdas del cepillo
giratorio.
MOTOR SHAFT
L’ARBRE DE
MOTEUR
EJE DEL MOTOR
4. 5.

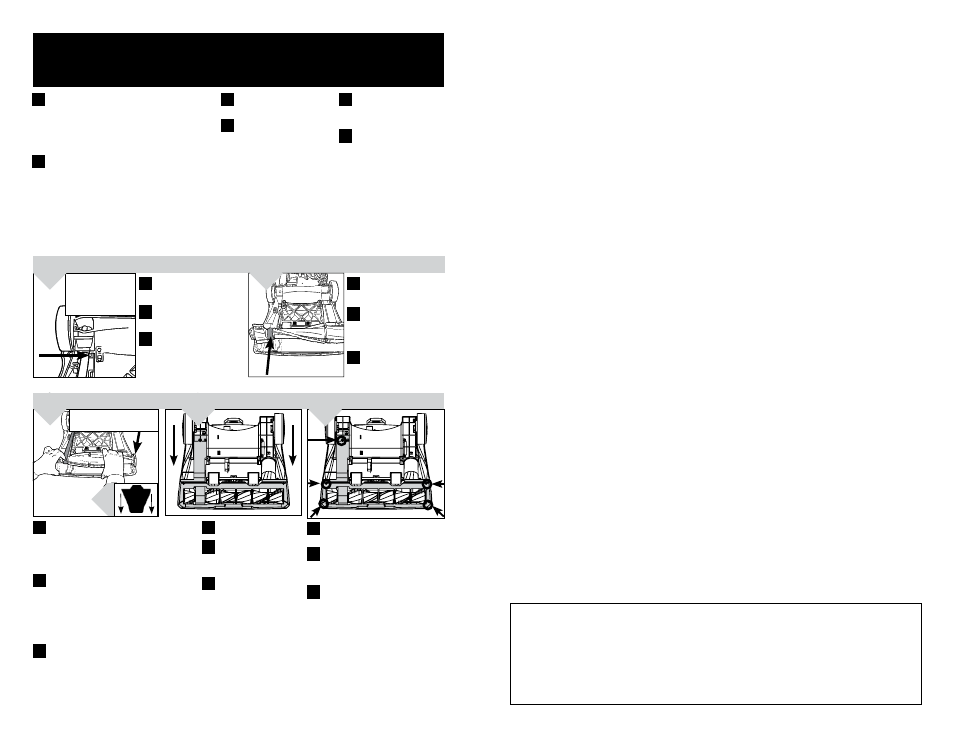

TO REPLACE BELT OR BRUSHROLL
POUR REMPLACER LA COURROIE OU LE ROULEAU-BROSSE
REEMPLAZO DE LA BANDA O DEL CEPILLO GIRATORIO
F
F
F
F
F
S
S
S
S
S
E
E E E
E
