Système de Branchement C.A. de la Génératrice
Un système de branchement C.A. monophasé à trois fils est
utilisé pour le groupe électrogène. L’assemblage du stator
est constitué d’une paire de bobines stationnaires à deux
bornes sortant de chaque bobine. La jonction des fils 22 et
33 forme le fil neutre, tel qu’illustré au moyen du dessin et
du schéma de câblage suivant. Garder l’installation éléctrique
de champ à un minimum. Vous trouverez un dessin et un
schéma de câblage dans le manuel d’utilisation.
REMARQUE: Le neutre n’est pas raccordé à la terre au
niveau de la génératrice.
Mise à la Masse de la Génératrice
Le groupe électrogène résidentiel doit être mis à la masse en
conformité avec tous les codes, normes et réglementations
applicables. La languette de contact de mise à la masse (GND)
de la génératrice est située dans le panneau de commande de
la génératrice, sous le couvercle des disjoncteurs.
Interconnexions du Circuit de Commande
Des fils de 240 V doivent être passés dans le conduit.
L’alimentation de 240 V procure l’alimentation de service à
la carte de circuit de la génératrice, la batterie en option et le
chauffe-huile, recharge la batterie et la génératrice démarre
en cas de panne électrique.
À l’aide du connecteur à 2 pôles fourni et d’un fil de
cuivre d’au moins 300 V, 14 AWG, fourni par l’installateur,
raccordez chaque terminal du circuit de la génératrice de
commande au commutateur de transfert automatique.
Système de Détection des Pannes
Le tableau de commande de la génératrice est doté d’un
affichage numérique pour indiquer les codes de défaillance. Il
affiche un code de défaillance lorsque certaines défaillances
sont décelées dans le groupe électrogène. Une autre DEL et
une plaque de montage sont fournies pour leur installation
à l’intérieur dans un endroit pratique. Pour obtenir des
renseignements plus détaillés, consultez la section Système
de détection des pannes du Manuel d’utilisation.
Si certains problèmes sont détectés dans le groupe
électrogène, le voyant clignotera un certain nombre de fois.
Elles permettent au propriétaire d’observer l’état du groupe
électrogène. Consultez le propriétaire pour convenir d’un
endroit pratique. Pour installer le panneau DEL à distance du
groupe électrogène :
1. Poussez la DEL à travers la plaque de montage par
l’avant jusqu’à ce qu’elle se fixe d’un coup sec.
IMPORTANT: Le voyant DEL est sensible à la polarité.
2. À l’aide du connecteur à 10 pôles fourni et d’un fil de
calibre minimal de 18 AWG fourni par l’installateur,
branchez la DEL à distance au tableau de commande de
la génératrice. Utilisez des serre-fils pour raccorder le
fil aux conducteurs de la DEL.
3. Fixez la plaque de montage au coffret électrique à faible
tension fourni par l’installateur.

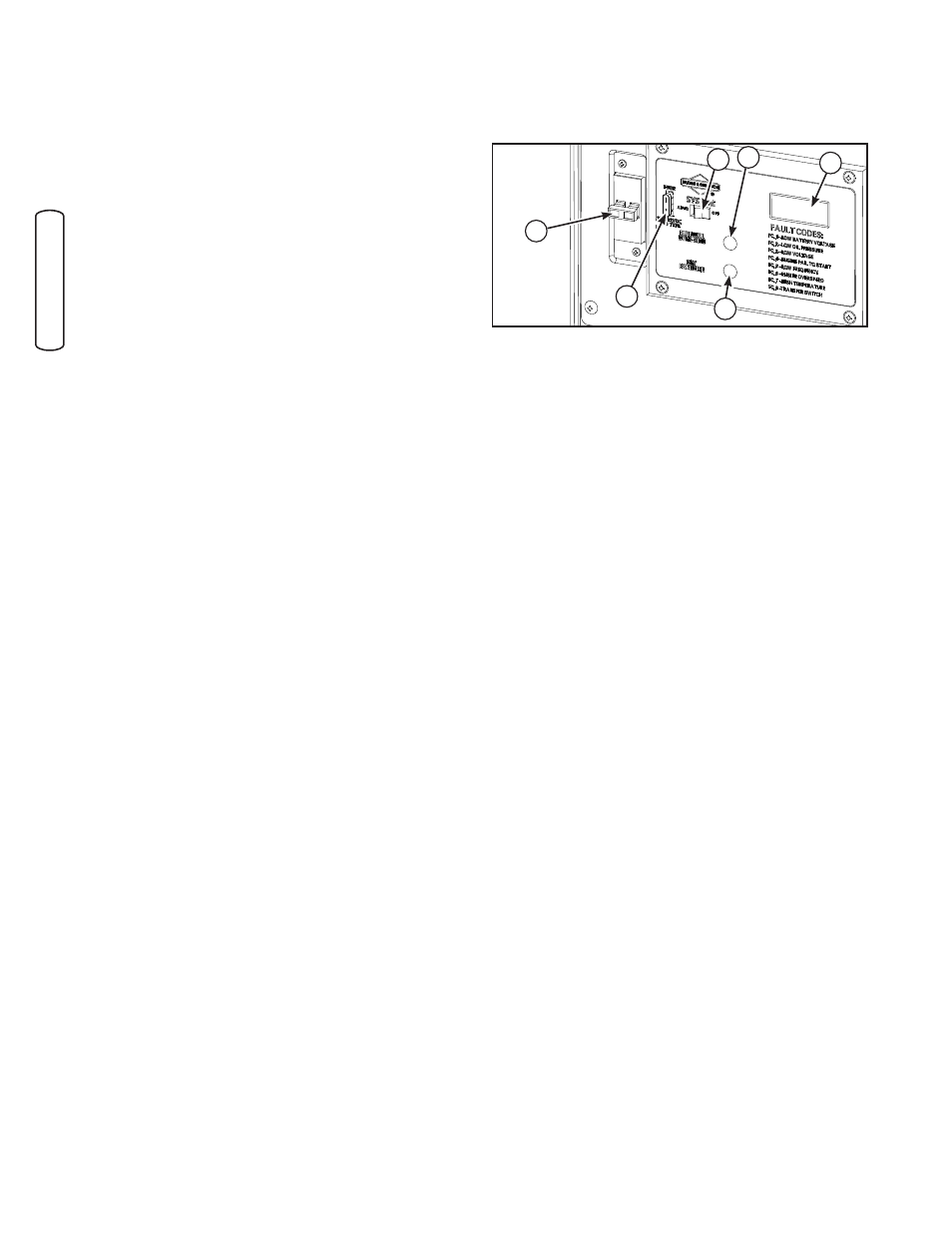

Tableau de Commande du Système
Le tableau de commande du groupe électrogène, situé à
l’intérieur du bâti de la génératrice, est illustré ci-dessous.
Voici une brève description des commandes utilisées durant
l’installation :
A – Interrupteur du système — Bascule entre les modes OFF
et AUTO.
B - Interrupteur de surpassement manuel — Met la
génératrice en marche ou l’arrête.
C – Écran numérique — Affiche le temps de fonctionnement
et les codes de défaillance.
D – Régler l’interrupteur d’exercice — Utilisé pour régler le
cycle d’exercice.
E – Fusible de 15 ampères — Protège les circuits de
commande c.c.
F - Disjoncteur — Doit à être à ON pour alimenter le
commutateur de transfert.
De plus amples renseignements sont disponibles sous la
section Commandes du Manuel d’utilisation.
Interrupteur de système
L’interrupteur de système constitue la commande la plus
importante de la génératrice. Dans le présent document, ce
dispositif à deux positions et s’utilise comme suit:
• La position normale de fonctionnement est la position
“AUTO”. Si une panne d’électricité est détectée, le
système démarrera la génératrice. Lorsque l’électricité
est rétablie, laissez le moteur stabiliser les températures
internes, fermez la génératrice et attendez la prochaine
panne d’électricité.
• La position “OFF” ferme la génératrice quand elle
fonctionne, ce qui empêche l’unité de démarrer et de
remettre à zéro toute détection de panne.
Fusible de 15 Ampères
Le circuit de commande C.C. du groupe électrogène est
protégé des surcharges par un fusible de 15 Ampères
installé dans le panneau électrique de la génératrice. Le
fusible est branché en série avec le fil de sortie de la batterie
vers le panneau électrique. Si le fusible est grillé (fondu
ouvert) ou est enlevé, le moteur ne peut être lancé ou
démarrer. Remplacez le fusible grillé uniquement par un
fusible ATO identique de 15 A.
F
E
A B
C
D
