14 BRIGGSandSTRATTON.COM
Sistema de Conexión de c.a. del Generador
En el sistema de generador de doméstico se utiliza un
sistema de conexión monofásico de CA de tres hilos.
El conjunto del estator consta de un par de devanados
estacionarios con dos terminales que salen de cada
devanado. La unión de los conductores 22 y 33 forma el
neutro. Mantenga alambrado de campo a un mínimo. El
manual del operario incluye un esquema completo y un
diagrama de conexiones.
NOTA: El neutro no está conectado a tierra en el generador.
Conexión a Tierra del Generador
Conecte a tierra el sistema de generador de doméstico con
arreglo a los códigos y normas vigentes. El terminal GND
(tierra) del generador está situado en el interior de la puerta
del panel de control, bajo la tapa del interruptor.
Interconexiones del Circuito de Control
Los cables “240V Utility” (servicio de 240 V) se deben pasar
a través del conducto. “240V Utility” suministra potencia a
la tarjeta de circuito impreso del generador, el calentador
opcional de la batería y de aceite y el cargador de la batería.
El generador arrancará cuando se interrumpa la alimentación
de servicio.
Conecte cada terminal del circuito de control del generador
al conectador automático. Para ello, utilice el conector
bipolar incluido y cable de cobre 14 AWG de 300 V, como
mínimo, suministrado por el instalador.
Sistema de Detección de Fallas
El panel de control del generador incluye una pantalla digital
que muestra los códigos de fallo. Mostrará un código de
fallo cuando el generador detecte determinados fallos. Se
suministra un LED adicional y una placa de montaje que se
pueden instalar en un punto interior adecuado. Parpadeará si
se detectan determinadas averías en el generador. Consulte
la sección Sistema de detección de fallos en el manual del
operario para obtener más información.
El propietario la u tilizará para observar el estado del
generador. Consulte con él la ubicación más adecuada. Para
instalar el panel del LED remoto:
1. Presione el LED a través de la placa de montaje desde
la parte delantera hasta que encaje en su posición.
IMPORTANTE: El LED es sensible a la polaridad.
2. Conecte el LED remoto a la tarjeta de control del
generador. Para ello, utilice el conector de 10 polos
incluido y cable 18 AWG, como mínimo, suministrado
por el instalador. Utilice tuercas para fijar el cable al LED.
3. Conecte la placa de montaje a la caja eléctrica de bajo
voltaje proporcionada por el instalador.
Panel de Control del Sistema

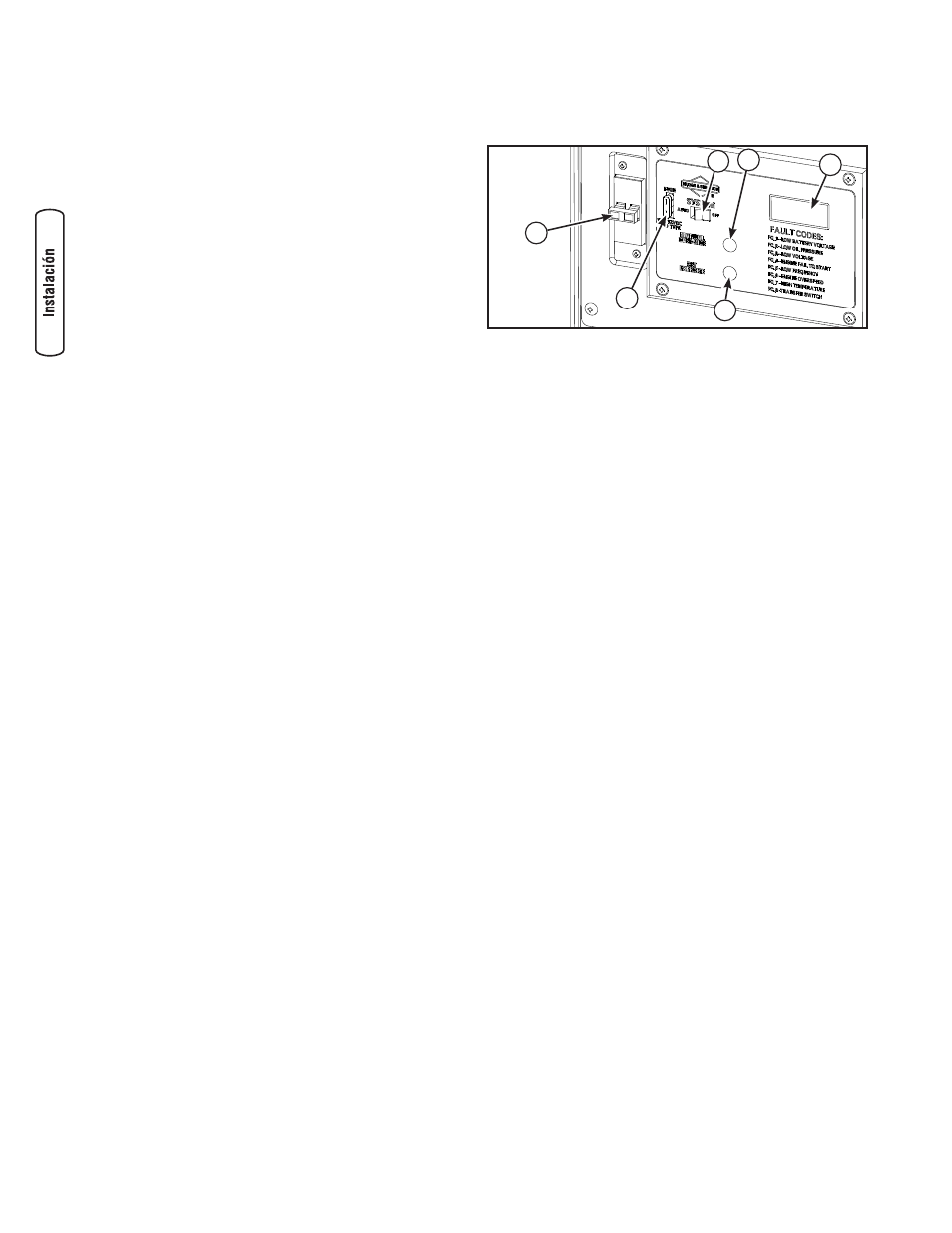

A continuación se muestra el panel de control del generador
doméstico, situado en el interior del cuerpo del generador.
Breve descripción de los mandos utilizados durante la
instalación:
A - Conmutador del sistema: alterna entre los modos OFF y
AUTO.
B - Conmutador de cancelación manual: activa y desactiva el
generador.
C - Pantalla digital: muestra los códigos de tiempo de
ejecución y de error.
D - Interruptor Set Exercise (Preparar prueba): permite
preparar el ciclo de prueba.
E - Fusible de 15 A: protege los circuitos de control de CC.
F – Disyuntor: debe estar en la posición ON para suministrar
energía al conectador.
Para obtener más información, consulte la sección Mandos
del manual del operario.
Conmutador del sistema
Este dispositivo de dos posiciones es el control más
importante en el sistema. Se utiliza de la siguiente manera:
• La posición “AUTO” es la posición normal
funcionamiento. Si se detecta una interrupción de
la alimentación eléctrica de la red, el sistema hace
que arranque el generador. Cuando se restablece la
alimentación eléctrica de la red, el sistema espera a
que se estabilicen las temperaturas internas del motor,
para el generador y se pone en estado de espera para la
próxima vez que se interrumpa la alimentación eléctrica.
• La posición “OFF” hace que se pare el generador,
impide el arranque de la unidad y reinicializa cualquier
fallo detectado.
Fusible de 15 Amperios
El circuito de control de c.c. del sistema de generador de
doméstico está protegido contra las sobrecargas mediante
un fusible de 15 Amperios montado en el panel de control
del generador. Si el fusible está “quemado” (fundido abierto)
o si se ha retirado, el motor no se puede arrancar ni arrancar
manualmente en forma lenta. Cambie el fusible por otro
idéntico: ATO de 15 A. Con la unidad se incluye un fusible de
repuesto.
F
E
A B
C
D
