Simple Offset – Cut Length
Find the cut length (end-to-end) for a pipe offset with a 10”
Offset and a 12” Run. The bend angle is unknown. This example
assumes 6” Steel, factory made long radius butt weld elbows are
used. The following example shows an optional override of the
Welder’s Gap when working with Stainless Steel.
Note: All Take-Out calculations are based on Carbon Steel
O.D. See the
Cut Length – Known Take-Out Value example
to solve Cut Lengths for known Take-Out values.

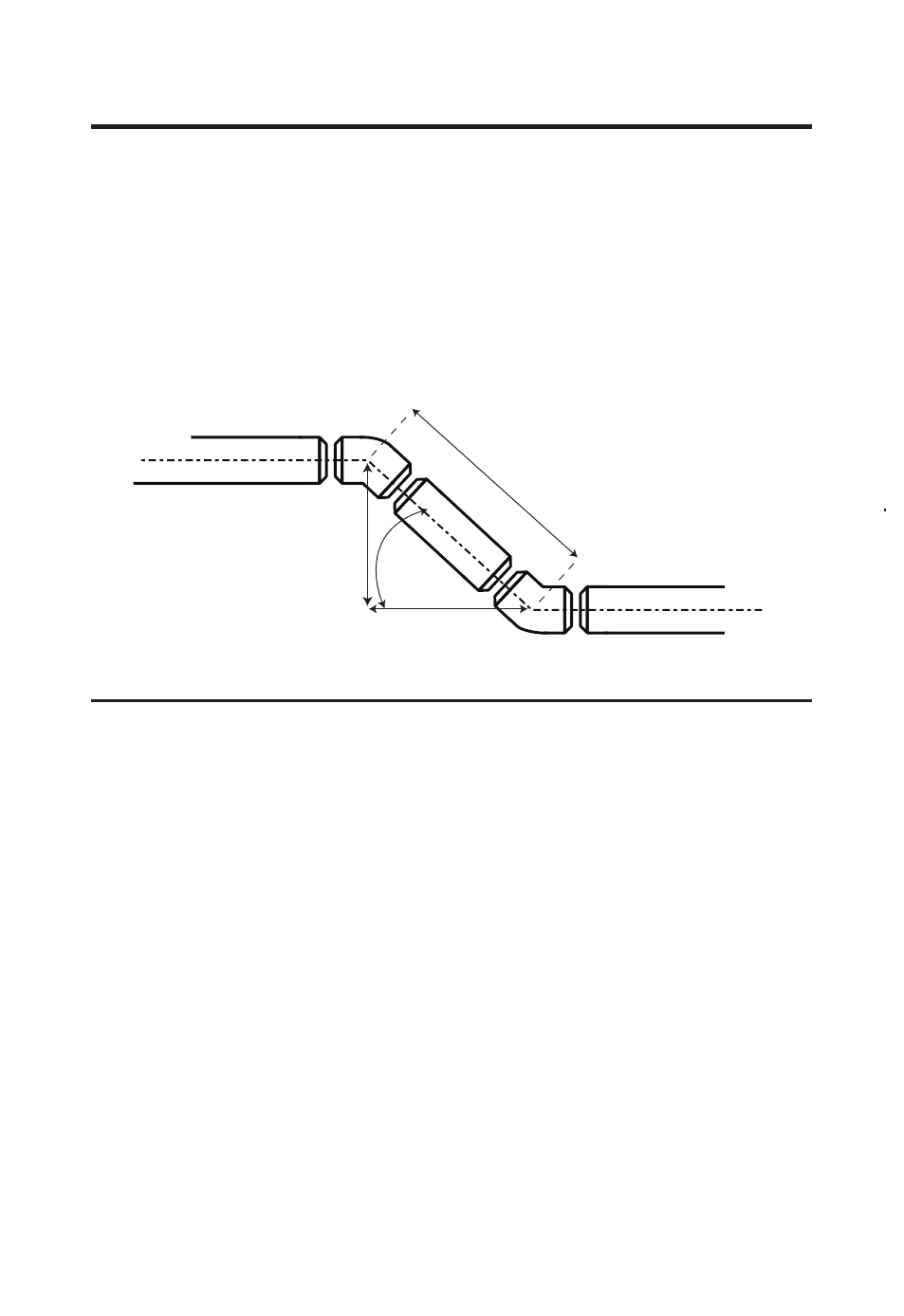

Unknown
Bend Angle
12˝ Run
10˝ Offset
Travel
KEYSTROKE DISPLAY
ALL CLEArEd
1. Select Stainless Steel:
MATL S.StEEL
2. Enter Pipe Size:
6
40 SIZE 6 INCH
3. Enter 0 for Welder's Gap:
GAP 0 INCH
4. Enter Offset:
1
OFST 10 INCH
5. Enter Run:
1
2
RUN 12 INCH
6. Find the pipe length:
TRAV 15-5/8 INCH
CUT 9-1/8 INCH
