• Funcionamiento
Información general
El ITXPlus es un dispositivo diseñado para ser montado en un carril
DIN cuya función es la de convertir la señal de fuentes industriales de
señal de uso común proporcionando una señal completamente aislada
de -20 mA que varía proporcionalmente con la señal de entrada.
Funcionamiento con alimentación por bucle
Los transmisores de señal alimentados por bucle usan la caída de
potencial entre terminales de salida para generar la energía necesaria
para sus componentes electrónicos. El ITXPlus necesita una diferencia
− +
Cable de par trenzado
- + + −

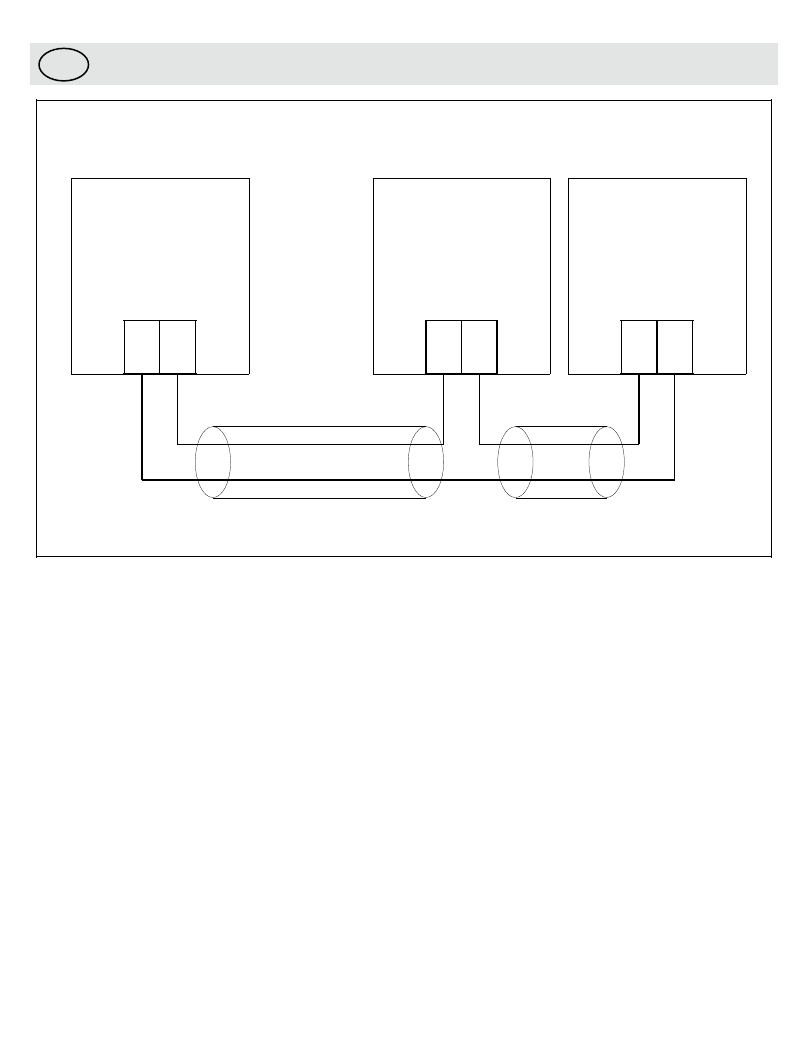

Diagrama de conexión para salidas de transmisores
alimentados por bucle.
Transmisor
alimentado
por bucle
Dispositivo
receptor
(entradas
de corriente)
Fuente de
alimentación
