• Configuration
Guide de démarrage
1. Branchez l'ITXPlus sur un port série RS22 libre de votre PC à l'aide
du kit interface CBX100 (voir le diagramme ci-dessus).
2. Mettez le CBX100 sous tension.
. Démarrez le logiciel Setup/Calibration (Configuration/Etalonnage) sur
votre PC. [Le dernier logiciel de configuration/d'étalonnage peut être
téléchargé gratuitement depuis notre site Internet.]
. Mettre l'ITXPlus sous tension.
Avertissement : Prenez soin de ne pas toucher les composants internes
lorsque le panneau avant est ouvert.
Commutateur d'atténuateur
Pour les tensions d'entrée supérieures à 1 V.
1. Pressez les languettes repérées par A et B ci-dessous.
2. Faites glisser lentement le circuit imprimé vers l'avant, afin de faire
apparaître les commutateurs d'atténuateur.
. Réglez les commutateurs à la position requise.
. Réétalonnez les entrées (voir ci-dessus).

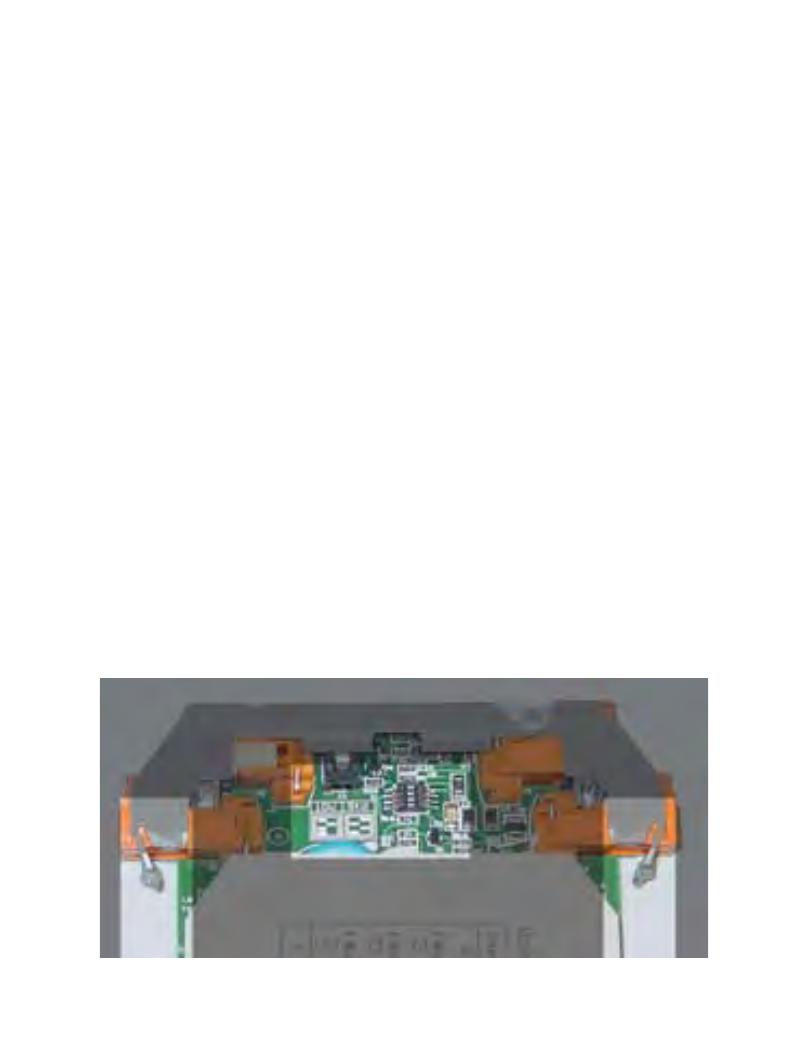

Emplacement du commutateur d'atténuateur et des languettes
A et B du panneau avant.
A
B
