• Funzionamento
Generalità
ITXPlus è un dispositivo su rotaia DIN che converte i segnali
provenienti dalle sorgenti industriali di uso comune e genera un
segnale completamente isolato da -20 mA che varia in funzione del
segnale in ingresso.
Funzionamento con loop di corrente
I trasmettitori con loop di alimentazione utilizzano la caduta di tensione
tra le uscite per produrre energia per le parti elettroniche. ITXPlus
richiede una caduta di 10-0 V per un corretto funzionamento. L'uso di
un alimentatore che fornisca questa caduta di tensione è in conformità
con il listato UL/CSA dello strumento.
− +
Doppino
- + + −

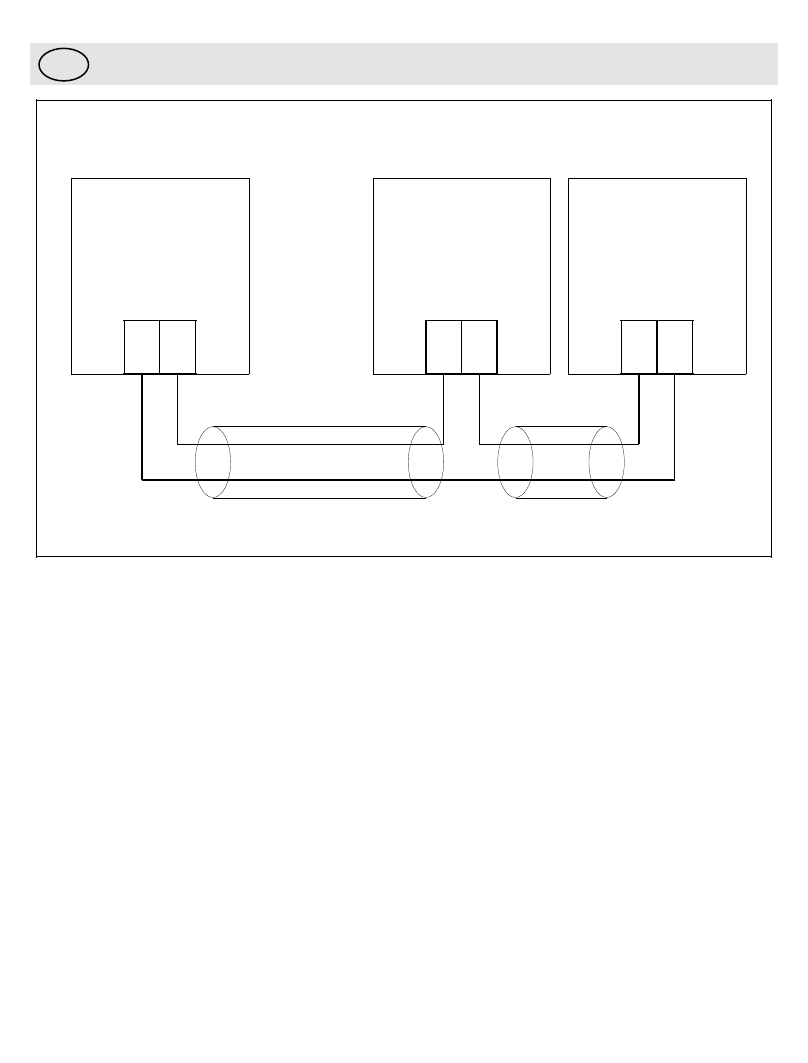

Schema del collegamento delle uscite trasmettitore
con loop di alimentazione.
Trasmettitore
con loop di
alimentazione
Ricevitore
(Ingressi
corrente)
Alimentatore
