LADO IZQUIERDO
LADO
DERECHO
PANEL DE
ABAJO
PANEL DE
ARRIBA

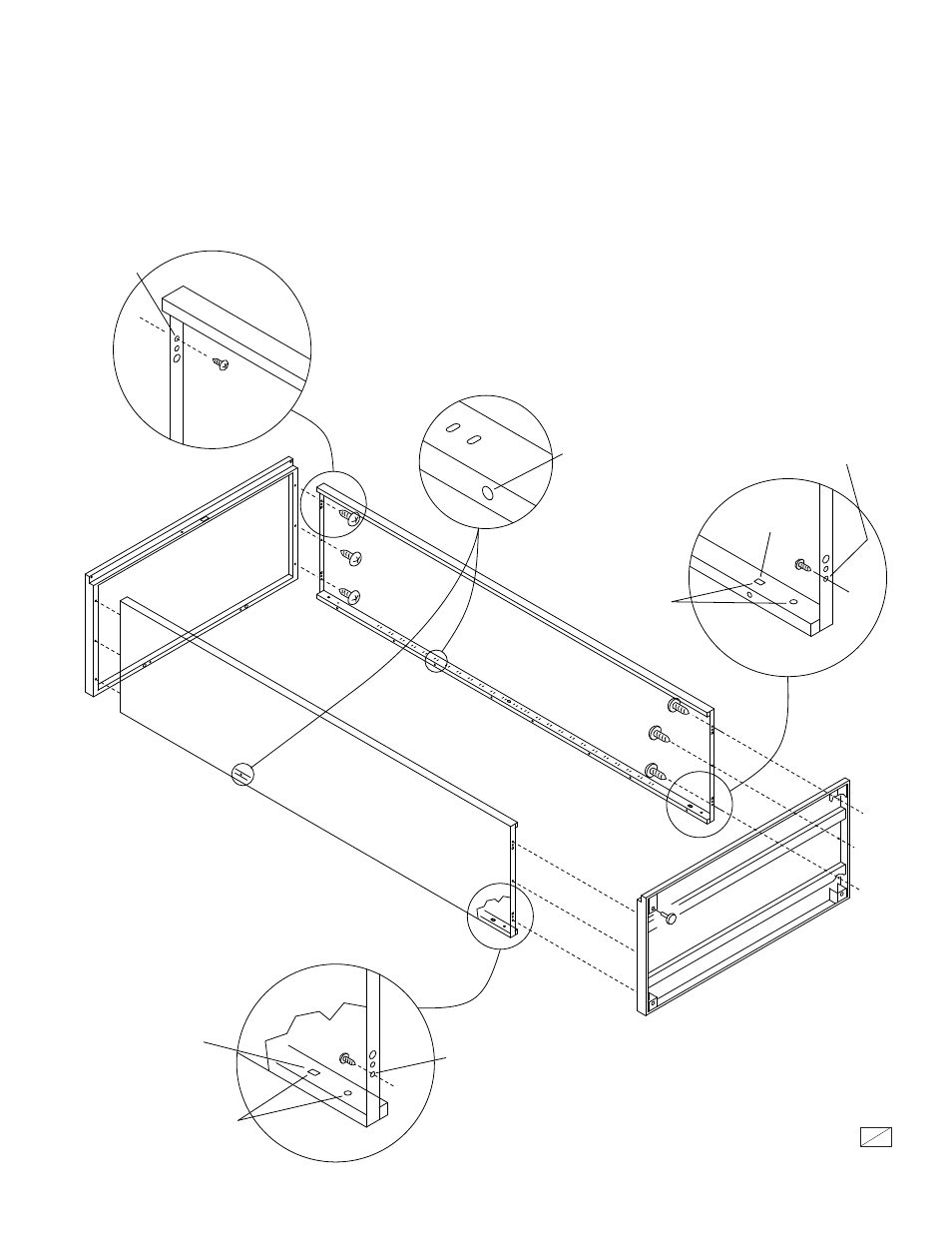

1. Ensamble del gabinete en el piso como se muestra.
Coloque los paneles derecho e izquierdo como se muestra. Cada
panel lateral (derecho e izquierdo) tiene un extremo superiory un
extremo inferior, una parte delantera y una parte trasera así que es
importante colocar cada uno paneles según las indicaciones de la
ilustración.
Coloque la tapa de la parte superior e inferior a los paneles laterales
con 6 tornillos cada uno como se muestra. No Sobre apriete los
tornillos.
Atornille los 4 niveladores totalmente en el panel inferior.
Después de ensamblar cuidadosamente levante el gabinete por la
tapa a la posición vertical. Continúe el paso 2 ensamblando los
paneles traseros.
Utilize esta
perforacion
(agujero) para
ensamblar.
Utilize esta
perforacion
(agujero) para
ensamblar.
Utilize esta
perforacion
(agujero) para
ensamblar.
Estos 2
agujeros debe
estar hacia el
extremo inferior
del panel lateral
Estos agujeros
deben estar hacia el
piso para ambos
paneles laterales
Estos 2 agujeros
debe estar hacia
el extremo inferior
del panel lateral
